НГ 20 (50 м/уп.) черный с протяжкой | zeta44405 ГОФРОМАТИК Металлорукав в ПВХ изоляции МРПИ ЗЭТА

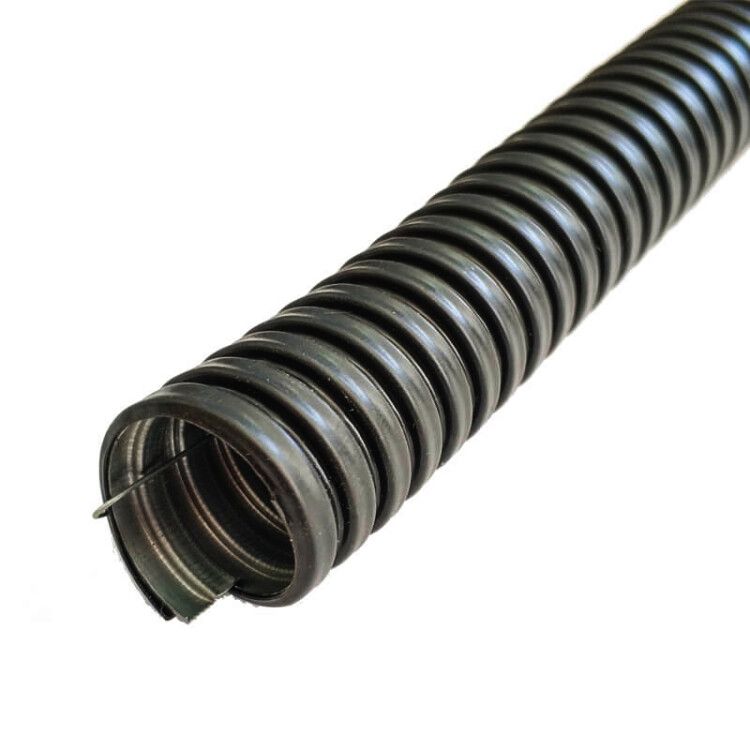

Металлорукав в ПВХ изоляции МРПИ НГ 20 диаметр 20 мм с протяжкой черный (упаковка 50 м) от ЗЭТА Новосибирск - это гибкая, огнеупорная и герметичная защита для кабелей и проводов в сложных условиях. Благодаря стальной оплетке и ПВХ-оболочке, он выдерживает механические нагрузки, влагу и перепады температур, а встроенная протяжка ускоряет монтаж.

Назначение и область применения

Металлорукав в ПВХ изоляции МРПИ НГ 20 диаметр 20 мм с протяжкой черный (упаковка 50 м) используется для защиты электрических кабелей, линий связи, сигнальных проводов и других проводниковых систем от повреждений. Подходит для прокладки в помещениях и на улице, в том числе во влажных, пыльных и агрессивных средах. Области применения: промышленные цеха, объекты ЖКХ, транспортная инфраструктура, системы автоматизации, станки, конвейеры, распределительные щиты.

Технические характеристики

• Диаметр внутренний: 19,1 мм - позволяет пропускать кабели с суммарным сечением до ~10–12 мм2 (зависит от типа изоляции).
• Диаметр наружный: 23,1 мм - влияет на посадочные места в креплениях и проходках.
• Материал: оцинкованная сталь - устойчива к коррозии, сохраняет форму при изгибах.
• Изоляция: ПВХ с эффектом самозатухания (НГ) - не поддерживает горение, снижает риск распространения пламени.
• Степень защиты IP65: полностью защищен от пыли и струй воды под давлением - подходит для открытых участков и мест с частой влажной уборкой.
• Температура эксплуатации: от –40 C до +90 C - работает в холодных регионах и рядом с нагревательными элементами.
• Статический радиус изгиба: 80 мм - минимальный допустимый радиус при фиксированном изгибе без повреждения структуры.
• Разрывное усилие: 500 Н - способен выдерживать значительные тянущие нагрузки при монтаже.
• Длина бухты: 50 м - стандартная упаковка для крупных проектов; можно отрезать нужную длину.
• Цвет: черный - маскирует загрязнения, соответствует промышленным нормам.
• Протяжка: стальная проволока внутри - позволяет легко затягивать кабель без дополнительных инструментов.
• Уплотнение: отсутствует - требует установки соединителей или муфт для герметизации концов.

Совместимость и монтаж

Металлорукав в ПВХ изоляции МРПИ НГ 20 диаметр 20 мм с протяжкой черный (упаковка 50 м) совместим с фитингами, переходниками и клеммными коробками, имеющими посадочный диаметр 23 мм. Для монтажа используйте специальные зажимы или хомутики, чтобы закрепить рукав на равных интервалах (не более 1,5 м друг от друга). Протяжка позволяет вводить кабель одним движением - просто привяжите жилы к проволоке и потяните. Концы рукава необходимо герметизировать отдельно - например, термоусадкой или пластиковыми колпачками, так как уплотнение в комплекте отсутствует.

Безопасность и стандарты

Металлорукав в ПВХ изоляции МРПИ НГ 20 диаметр 20 мм с протяжкой черный (упаковка 50 м) соответствует требованиям к материалам с негорючими свойствами (НГ) и имеет степень защиты IP65, что делает его безопасным для использования в зонах с повышенной пожарной опасностью и влажностью. Соответствие ГОСТ Р 50571.5.52 и IEC 61386-21 подтверждается сертификатами завода-производителя.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу - защищает от ударов, сдавливания и перетирания.
• ПВХ-покрытие предотвращает контакт с токоведущими частями - снижает риск поражения электрическим током.
• Не поддерживает горение - важное преимущество для помещений с высокими требованиями к пожарной безопасности.
• Встроенная протяжка экономит время монтажа - не нужны штанги, тросы или другие устройства для протяжки.
• Устойчивость к влаге, химическим веществам и ультрафиолету - долгий срок службы даже на открытом воздухе.

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP65 не гарантирует герметичность при длительном контакте с жидкостью.
• Отсутствие уплотнения на концах требует дополнительных мер для герметизации - нельзя использовать без фитингов или заглушек.
• Не рекомендован для прокладки там, где возможны динамические нагрузки выше 500 Н - например, в вибрационных механизмах без демпферов.
• Максимальная рабочая температура +90 C - не подходит для прямого контакта с очень горячими поверхностями (печи, паровые трассы).

Примеры использования

• Защита силового кабеля от двигателя к частотному преобразователю на конвейере.
• Прокладка сигнальных проводов между датчиками и контроллером в сыром цеху.
• Подключение освещения на уличных площадках - рукав выдерживает дождь и зимние морозы.
• Обвязка кабелей в распределительных щитах вместо жестких труб - легче гнуть и занимает меньше места.

Практические советы

• Перед монтажом проверьте внутренний диаметр 19,1 мм - убедитесь, что кабель свободно проходит через него с запасом (минимум 10–15% свободного объема).
• При необходимости отрезать рукав - используйте ножницы по металлу, чтобы не деформировать спираль. После резки удалите острые края.
• Для длинных трасс (>20 м) используйте смазку на основе силикона на протяжке - это уменьшит трение и продлит срок ее службы.
• Не применяйте этот металлорукав в качестве основной несущей конструкции - он не рассчитан на вес кабеля, только на защиту.
• При использовании в агрессивной среде (например, химзавод) регулярно проверяйте целостность ПВХ-покрытия - при повреждении замените участок.
