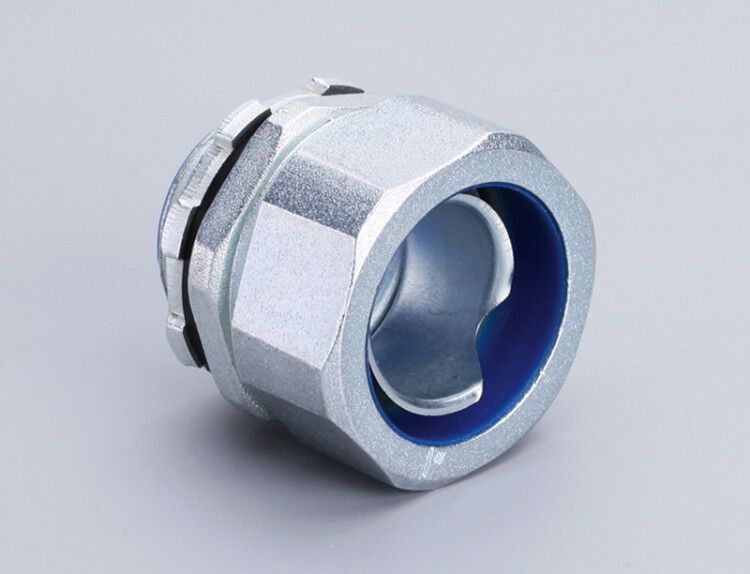

Муфта вводная ВМ-25 G 25 мм Fortisflex 61371

Муфта вводная ВМ-25 от Fortisflex и КВТ - это компактный элемент для герметичного ввода металлорукава в электрооборудование, обеспечивающий надёжную фиксацию и защиту от пыли и брызг воды. Артикул 61371 подходит для промышленной автоматизации, где важна долговечность и устойчивость к перепадам температур.

Назначение и область применения

Муфта вводная ВМ-25 используется для ввода металлорукава внутрь шкафов, щитов и другого оборудования. Она обеспечивает герметичное соединение между металлической гофрой и корпусом устройства. Также применяется для стыковки двух участков металлорукава через резьбовые ответные элементы типа СТМ(Р). Подходит для условий промышленной среды: заводы, конвейеры, насосные станции, системы управления.

Технические характеристики

• Диаметр: 25 мм - соответствует внешнему диаметру металлорукава стандарта МРПИнг, Р3-ЦПнг-LS и аналогов;
• Размер резьбы: 1" - наружная резьба для подключения к резьбовым отверстиям в корпусах оборудования;
• Тип конструкции: прямолинейная - позволяет провести рукав без изгибов, удобно для прямых проходов;
• Степень защиты: IP54 - защищает от пыли (не полностью, но достаточно для большинства производственных помещений) и брызг воды с любого направления;
• Материал корпуса: цинковый сплав, литой под давлением - прочный, устойчив к механическим нагрузкам, не требует дополнительного покрытия;
• Температура эксплуатации: от -60 C до +120 C - работает в экстремальных условиях, включая холодильные камеры и зоны нагрева;
• Габариты: 40×25×0 мм - тонкий профиль, занимает минимум места при установке;
• Цвет: стальной - естественный цвет цинкового сплава, не окрашен;
• Тип соединения: резьбовое - муфта плотно закручивается в резьбу корпуса без дополнительных креплений.

Совместимость и монтаж

Муфта вводная ВМ-25 совместима с металлорукавами следующих моделей: МРПИнг NORD, МРПИнг(INOX), МР(INOX), Р3-ЦПнг-LS, Р3-ЦПнг-LS с протяжкой (включая версию 20 м) и Р3-ЦХ. Для монтажа требуется предварительно подготовленное резьбовое отверстие 1" в стенке шкафа или корпуса. Установка выполняется вручную: муфта просто завинчивается до упора. Нет необходимости в сверлении, клепке или использовании инструментов кроме гаечного ключа. Диаметр 25 мм точно соответствует стандартному внешнему размеру указанных типов рукавов - проверьте соответствие перед заказом.

Безопасность и стандарты

Степень защиты IP54 соответствует требованиям ГОСТ 14254 и IEC 60529. Конструкция не содержит горючих материалов, не выделяет токсичных веществ при нормальной эксплуатации. Температурный диапазон (-60…+120 C) гарантирует безопасную работу в условиях повышенной влажности, перегрева и замерзания. Применение в взрывоопасных зонах не допускается - сертификат ATEX отсутствует.

Преимущества

• Высокая механическая прочность благодаря литью под давлением - не деформируется при затяжке;
• Устойчивость к коррозии - цинковый сплав сам по себе защищён от ржавчины, даже без покрытия;
• Лёгкий монтаж - не нужны хомуты, болты или уплотнители, всё уже встроено;
• Широкий температурный интервал - можно использовать там, где обычные пластиковые муфты треснут или потеряют эластичность;
• Поддержка нескольких популярных типов металлорукавов - снижает необходимость в запасе различных комплектующих.

Ограничения применения

• Не предназначена для погружения в жидкости - IP54 не обеспечивает герметичность при постоянном контакте с водой;
• Не рекомендована для применений в зонах с высоким уровнем взрывоопасности (нет ATEX);
• Отсутствует антикоррозийное покрытие - в агрессивных химических средах возможна длительная коррозия;
• Не подходит для рукавов с диаметром больше 25 мм - риск повреждения уплотнения и потери герметичности;
• Запрещено использование в качестве основного крепления тяжёлых кабелей - только для фиксации металлорукава.

Примеры использования

• Ввод металлорукава в распределительный щит на производстве с частыми мойками;
• Соединение секций МРПИнг INOX в системе автоматического контроля технологической линии;
• Фиксация рукава Р3-ЦПнг-LS с протяжкой к корпусу частотного преобразователя в холодильном цехе;
• Проход через стенку шкафа управления вентилятором в условиях высокой запылённости.

Практические советы

• Перед установкой проверьте, что резьба в корпусе оборудования действительно имеет размер 1" - неверный шаг резьбы вызовёт протечки;
• Не используйте силовые инструменты при затяжке - достаточно ручного усилия, чтобы избежать повреждения резьбы или корпуса;
• Если планируете многократную сборку/разборку, смажьте резьбу термостойкой смазкой (например, на основе силикона);
• Для работы при температурах ниже -40 C убедитесь, что сам металлорукав также рассчитан на такие условия - некоторые виды становятся хрупкими;
• Артикул 61371 - единственный вариант в линейке ВМ-25, других исполнений (угловые, с уплотнителем) не выпускается - выбирайте заранее.
