Муфта вводная АТК-25 (1") () | zeta42003 ГОФРОМАТИК ЗЭТА

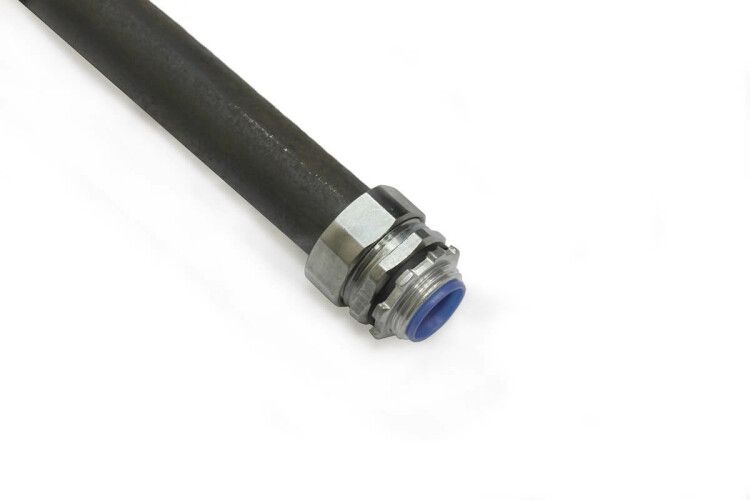

Муфта вводная АТК-25 1 дюйм от ЗЭТАРУС предназначена для надёжного ввода кабелей и проводов через стенки электрооборудования, особенно при использовании стальных ВГП труб. Эта муфта обеспечивает герметичное и механически прочное соединение между трубой и распределительной коробкой, сохраняя степень защиты IP54.

Назначение и область применения

Муфта вводная АТК-25 1 дюйм используется для организации ввода кабелей и проводов в электротехнические устройства, такие как щиты, шкафы, распределительные коробки. Применяется исключительно совместно со стальными водогазопроводными трубами (ВГП) по ГОСТ 3262-75. Подходит для наружной установки в условиях повышенной запылённости, влаги и перепадов температур.

Технические характеристики

• Номинальный диаметр: 25 мм - соответствует внешнему диаметру трубы ВГП DN20
• Тип резьбы: 1" (цилиндрическая трубная резьба G 1") - стандартизированная резьба для соединения с ВГП трубами
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточна для большинства помещений) и брызг воды со всех сторон
• Материал корпуса: сплав цинковый с оцинкованным покрытием - устойчив к коррозии, долговечен в агрессивных средах
• Температура эксплуатации: от -45 C до +150 C - позволяет использовать в суровых климатических условиях, в том числе рядом с нагревательным оборудованием
• Конструкция: цельная, прямолинейная - не требует сборки, минимизирует точки отказа
• Габариты: 33,5×33,5×33,5 мм - компактный форм-фактор для плотных монтажных пространств
• Количество входов: один - предназначен для одного кабеля/трубы
• Климатическое исполнение: У2 - рассчитана на умеренный климат с возможностью работы в закрытых помещениях с контролируемой влажностью

Совместимость и монтаж

Муфта вводная АТК-25 1 дюйм совместима только с трубами ВГП по ГОСТ 3262-75. Для монтажа:

• На конце трубы должна быть нарезана внутренняя резьба G 1"
• Муфта накручивается на трубу руками, затем затягивается гаечным ключом - не требуется сварка или клепка
• После фиксации на трубе, второй конец муфты вставляется в отверстие распределительной коробки и фиксируется контргайкой (при наличии)
• Не используйте с пластиковыми, медными или алюминиевыми трубами - они не обеспечивают нужной жесткости и резьбового контакта

Безопасность и стандарты

Муфта вводная АТК-25 1 дюйм соответствует требованиям к устройствам ввода кабелей в электроустановках. Соответствие ГОСТ 3262-75 гарантирует совместимость с распространёнными стальными трубами. Материал корпуса и уровень защиты IP54 позволяют соблюдать нормы безопасности при работе в условиях частичного воздействия влаги и пыли.

Преимущества

• Высокая механическая прочность благодаря цельному литому корпусу из цинкового сплава
• Оцинкованное покрытие предотвращает коррозию даже при длительном контакте с влагой
• Широкий диапазон рабочих температур делает её пригодной для холодных регионов и мест возле тепловыделяющего оборудования
• Легкий и быстрый монтаж без специального инструментария - достаточно обычного ключа
• Поддерживает заземление через металлическую связь с трубой ВГП

Ограничения применения

• Не для ввода кабелей напрямую - обязательно использование стальной трубы ВГП
• Не рекомендовано для постоянного погружения в воду - IP54 не обеспечивает герметичность при полном погружении
• Не подходит для высокочастотных систем, где важна экранирующая целостность - материал корпуса не является эффективным экраном
• Длина резьбы равна 0 мм - значит, она не выступает за пределы корпуса; нельзя использовать как переходник с удлинителем

Примеры использования

• Ввод силового кабеля в распределительный щит на производстве
• Подключение кабелей управления к станкам с металлическими кожухами
• Обустройство ввода в ящики освещения на открытых площадках
• Монтаж вентиляционных каналов с кабельными проходами в цехах с высокой запыленностью

Практические советы

• Перед монтажом проверьте, что резьба на трубе ВГП точно соответствует G 1". Отклонение даже на 0,1 мм снижает герметичность
• При необходимости увеличить герметичность можно дополнительно использовать термостойкий силиконовый герметик на резьбе - но не заменяйте им уплотнители внутри муфты
• Не переусердствуйте при затяжке - перетянутая резьба деформирует цинковый корпус и выводит муфту из строя
• Для многожильных кабелей больших сечений убедитесь, что диаметр кабеля меньше внутреннего просвета трубы после ввода в муфту
• Артикул zeta42003 - единственный номер для заказа этой модели. Аналоги других брендов имеют другую форму и не взаимозаменяемы
