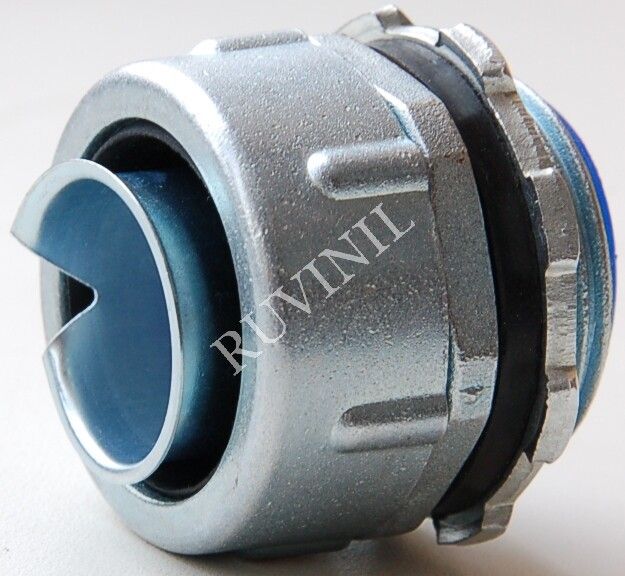

Муфта вводная с наружной резьбой на металлорукав 25 типа Р3-Ц и Р3-Ц-ПВХ (МВн-25) TYCO

Муфта вводная с наружной резьбой для металлорукава 25 мм Р3-Ц, Р3-Ц-ПВХ - это надёжный элемент для герметичного и безопасного вывода металлорукава в распределительные устройства. Бренд Рувинил предлагает эту муфту как часть серии решений для промышленной электромонтажной практики, где важны защита от пыли и влаги, а также прочное крепление. Артикулы мвн25 и мвн-25 соответствуют одному продукту.

Назначение и область применения

Муфта вводная с наружной резьбой предназначена для фиксации металлорукава Р3-Ц и Р3-Ц-ПВХ в распаячных коробках, электрических шкафах, боксах и других оболочках электрооборудования. Она обеспечивает герметичный вход проводов и кабелей через стенку корпуса, сохраняя степень защиты IP54. Применяется там, где требуется механическая защита кабельных трасс и предотвращение попадания пыли и брызг воды.

Технические характеристики

• Диаметр: 25 мм - совместим с металлорукавом того же внутреннего диаметра;
• Тип резьбы: цилиндрическая трубная резьба G - позволяет плотно соединяться с резьбовым отверстием в корпусе оборудования;
• Материал корпуса: цинковый сплав - устойчив к коррозии, долговечен в условиях повышенной влажности;
• Степень защиты: IP54 - защищает от пыли (не полностью герметично, но препятствует оседанию вредного количества пыли) и от брызг воды со всех сторон;
• Цвет: серебристый - естественный цвет цинкового покрытия, не требует дополнительной окраски;
• Конструкция: состоит из заземляющей цаппы, двух уплотнителей, корпуса, оконцевателя и накидной гайки - обеспечивает надёжное заземление и герметизацию.

Совместимость и монтаж

Муфта вводная Р3-Ц, Р3-Ц-ПВХ совместима исключительно с металлорукавами указанного типа и диаметра 25 мм. Для установки:

• Заготовьте отверстие в корпусе с резьбой G соответствующего размера (обычно G½ или G¾ - проверьте по документации оборудования);
• Наденьте накидную гайку, затем уплотнители и корпус муфты на металлорукав;
• Вставьте сборку в отверстие и затяните накидную гайку до плотного контакта с поверхностью корпуса;
• Убедитесь, что цаппа заземления плотно прилегает к металлической стенке - это гарантирует электрическую связь с системой заземления.

Не используйте с пластиковыми или неметаллическими оболочками - заземление будет невозможно.

Безопасность и стандарты

Степень защиты IP54 соответствует требованиям ГОСТ 14254 и IEC 60529. Конструкция обеспечивает защиту от доступа токоведущих частей и предотвращает повреждение изоляции кабелей из-за внешних воздействий. Цинковый сплав не содержит свинец и другие запрещённые компоненты, соответствует RoHS.

Преимущества

• Высокая механическая прочность благодаря материалу корпуса - выдерживает нагрузки при монтаже и эксплуатации;
• Автоматическое заземление через цаппу - не требует дополнительных проводников;
• Два уплотнителя обеспечивают двойную герметизацию - снижают риск протечек даже при перепадах температур;
• Легко демонтировать и заменить - все элементы доступны без специнструментов.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не обеспечивает защиту от струй под давлением или длительного контакта с жидкостью;
• Не используется с металлорукавами другого диаметра - например, 20 мм или 32 мм - возможны утечки и потеря заземления;
• Не рекомендован для установки во взрывоопасных средах - отсутствует взрывозащита Ex;
• Цинковый сплав может со временем терять блеск при высокой влажности, но это не влияет на функциональность.

Примеры использования

• Подключение металлорукава к распределительному щиту на производстве;
• Ввод кабелей в корпус станка или конвейера;
• Монтаж в наружных ящиках управления светом или автоматикой;
• Электроустановки в пищевой, химической или логистической отраслях, где есть пыль и периодические мойки.

Практические советы

• Перед монтажом проверьте резьбу в корпусе - она должна быть чистой и целой; грязь или деформация нарушают герметичность;
• Не перетягивайте накидную гайку - это может повредить уплотнители или деформировать цинковый корпус;
• Если металлорукав слишком жёсткий, слегка согните его перед введением в муфту - так легче добиться равномерного прилегания;
• Артикулы мвн25 и мвн-25 - это один и тот же продукт; различия в написании связаны с вариацией оформления каталогов;
• Для условий с высокой коррозионной активностью рассмотрите использование дополнительного антикоррозийного состава на резьбе.
