Муфта вводная ВМ(90)-25 | 61381 Fortisflex КВТ

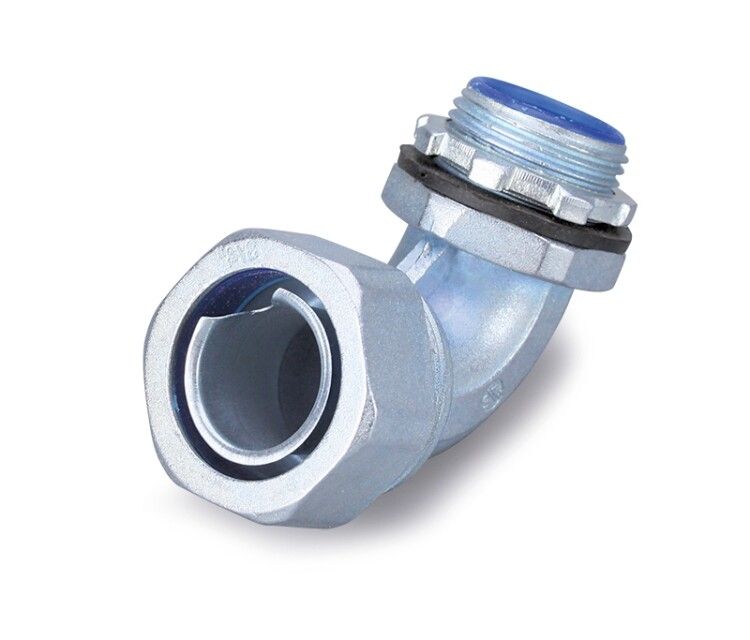

Муфта вводная ВМ(90)-25 от Fortisflex и КВТ - это поворотный элемент для герметичного ввода металлорукава в шкафы и распределительные устройства с углом 90°, обеспечивает надёжное крепление и защиту от пыли и брызг воды. Артикул 61381 соответствует требованиям промышленной автоматизации.

Назначение и область применения

Муфта вводная ВМ(90)-25 используется для вывода металлорукава из корпусов электрооборудования под углом 90 градусов. Применяется в промышленных системах, где требуется герметизация точек входа кабеля или трубопровода: щитовые помещения, станки, конвейеры, системы управления. Соединяется с резьбовыми элементами СТМ(Р) и совместимыми моделями металлорукава - например, Р3-ЦПнг-LS, МРПИнг NORD, МР(INOX).

Технические характеристики

• Диаметр прохода: 25 мм (номинальный внутренний диаметр - 24,5 мм)
• Резьба на корпусе: 1 дюйм, наружная, длина резьбы - 14 мм
• Угол поворота: 90°, конструкция позволяет вращать выходную часть для удобной ориентации
• Материал корпуса: цинковый сплав, литой под давлением
• Покрытие: необработанная поверхность, без антикоррозийного слоя
• Степень защиты: IP54 - защищена от пыли (не полностью, но достаточна для большинства помещений) и от брызг воды с любого направления
• Рабочий температурный диапазон: от -60 C до +120 C
• Цвет: стальной, матовый

Совместимость и монтаж

Муфта вводная ВМ(90)-25 предназначена для установки на металлорукава с внутренним диаметром до 25 мм. Для герметичного соединения требуются ответные резьбовые элементы СТМ(Р) или совместимые модели: Р3-ЦПнг-LS, МРПИнг NORD, МР(INOX). Установка выполняется в предварительно просверленное отверстие в стенке шкафа. Наружная резьба 1 дюйм фиксируется гайкой или переходником. Благодаря возможности вращения, муфту можно повернуть после закручивания - это упрощает выведение рукава в нужном направлении без перегибов.

Безопасность и стандарты

Соответствует требованиям к устройствам для промышленного использования. Степень защиты IP54 обеспечивает безопасную работу в условиях повышенной запылённости и возможных брызг воды - типично для цехов, линий сборки, пищевой и химической промышленности. Температурный диапазон допускает применение в холодильных камерах и зонах с нагревом.

Преимущества

• Вращающаяся конструкция снижает риск перегиба металлорукава при монтаже
• Литой цинковый сплав обеспечивает прочность и устойчивость к механическим нагрузкам
• Высокий температурный диапазон - подходит для экстремальных условий
• Простая установка без дополнительных комплектующих
• Широкая совместимость с популярными сериями металлорукавов

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не гарантирует герметичность при затоплении
• Отсутствие защитного покрытия делает изделие восприимчивым к коррозии в агрессивных средах (например, соляной туман, кислоты)
• Подходит только для металлорукавов с внешним диаметром ≤25 мм; несовместима с более крупными рукавами
• Не рекомендуется для открытых площадок без дополнительной защиты от осадков

Примеры использования

• Ввод металлорукава в шкаф управления станком под углом 90°
• Герметичное соединение между двумя участками изолированного металлорукава через стенку распределительного щита
• Фиксация проводки в холодильной камере с температурой ниже -40 C
• Прокладка кабельных трасс в цехах с высокой запылённостью - сварочные, деревообрабатывающие производства

Практические советы

• Перед монтажом проверьте внутренний диаметр металлорукава - он должен быть не больше 24,5 мм, чтобы плотно вошёл в муфту
• Если планируете использовать в агрессивной среде - нанесите антивандальное или противокоррозийное покрытие самостоятельно
• При использовании с длинными рукавами (например, Р3-ЦПнг-LS с протяжкой 20 м) убедитесь, что угол 90° не создаёт излишнего усилия на соединение
• Закручивайте муфту равномерно, не используйте силовые ключи - цинковый сплав легко деформируется
• Артикул 61381 - один из самых распространённых вариантов в линейках Fortisflex и КВТ; всегда проверяйте соответствие резьбы перед заказом
