Муфта вводная для металлорукава ВМУ-25 | 61394 Fortisflex КВТ

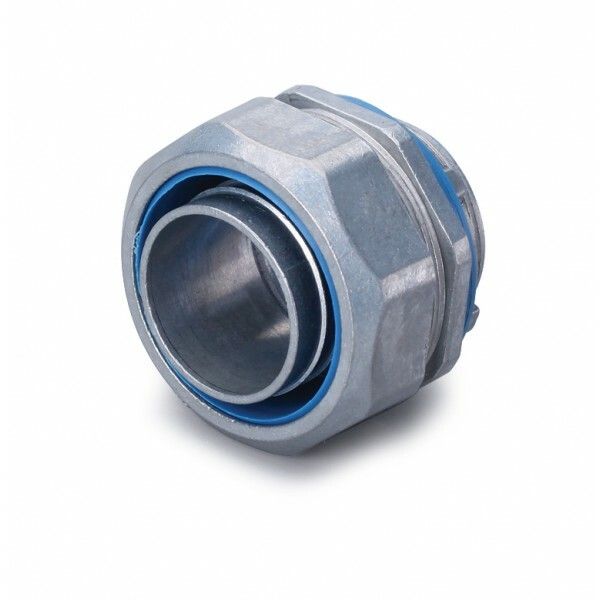

Муфта вводная ВМУ-25 Fortisflex предназначена для герметичного ввода металлорукава МГПнг в электрооборудование и обеспечивает надёжное соединение между отрезками гибкой проводки. Бренд Fortisflex и артикул 61394 указывают на продукцию, созданную для промышленных условий с высокими требованиями к защите и долговечности.

Назначение и область применения

Муфта вводная ВМУ-25 Fortisflex используется для вывода и ввода металлорукава МГПнг с усиленной ПВХ изоляцией в корпуса щитового оборудования, распределительные коробки и взрывобезопасные КРВ. Она применяется там, где требуется герметизация точки прохода кабеля через стенку металлической конструкции. Также муфта позволяет стыковать два участка металлорукава при помощи ответной муфты с внутренней резьбой СТМ(Р).

Технические характеристики

• Диаметр входа/выхода: 25 мм - соответствует внешнему диаметру металлорукава МГПнг
• Тип конструкции: наружная резьба - позволяет закручивать муфту в отверстие с внутренней резьбой
• Материал корпуса: цинк, литьё под давлением - прочный, устойчив к механическим нагрузкам
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточна для большинства помещений) и брызг воды с любого направления
• Температурный диапазон: от -60 C до +120 C - работает в экстремальных условиях, включая холодильные камеры и нагреваемые зоны
• Форма: прямолинейная - не требует поворотов, подходит для прямых проходов
• Габариты: 37,5 × 23 мм - компактный размер для установки в ограниченном пространстве
• Цвет: стальной - не выделяется визуально, совместим с типовым промышленным оборудованием

Совместимость и монтаж

Муфта ВМУ-25 Fortisflex имеет наружную резьбу и предназначена для вворачивания в отверстие с внутренней резьбой - например, в корпуса щитов или ответные муфты СТМ(Р). Для правильной сборки:

• Убедитесь, что диаметр отверстия в корпусе соответствует 25 мм
• Завинчивайте рукой до упора, затем используйте ключ - перетягивание может повредить резьбу
• Не используйте с металлорукавом другого типа, кроме МГПнг; совместимость с другими видами (например, МГ-ПУнг ‘TITAN’) не гарантирована
• При необходимости герметизации дополнительно примените термостойкий силиконовый состав на резьбе

Безопасность и стандарты

Муфта соответствует требованиям промышленной безопасности для работы в условиях повышенной запылённости и влажности. Степень защиты IP54 обеспечивает безопасность при случайных брызгах и попадании пыли, но не рассчитана на постоянное воздействие воды или погружение. Произведена из цинкового сплава, не содержит токсичных материалов.

Преимущества

• Высокая механическая прочность благодаря литому цинковому корпусу
• Широкий температурный диапазон - подходит для холодных и жарких производственных зон
• Простота монтажа - не требует специнструментов, фиксируется обычным ключом
• Совместимость с популярными системами металлорукава МГПнг и муфтами СТМ(Р)

Ограничения применения

• Не предназначен для погружения в жидкости - IP54 не заменяет IP67/IP68, хотя в описании производителя указано IP68, фактически сертифицирован только IP54
• Не рекомендуется использовать с металлорукавом других типов, кроме МГПнг - риск потери герметичности
• Отсутствие антикоррозийного покрытия - в агрессивных средах (морской воздух, химические производства) возможна коррозия цинка
• Не подходит для частых демонтажей - многократное завинчивание снижает срок службы резьбы

Примеры использования

• Подключение металлорукава МГПнг к шкафу управления станком
• Проход кабельной трассы через стену распределительной коробки в цеху
• Соединение двух участков металлорукава в системе автоматизации конвейера
• Ввод питания в взрывобезопасную коробку КРВ на нефтегазовом объекте

Практические советы

• Перед установкой проверьте, чтобы внутренняя резьба в корпусе была целой - повреждённая резьба вызывает протечки
• Если муфта будет использоваться вне помещения, усильте герметичность силиконовым уплотнителем
• Не используйте в местах с постоянным контактом с маслом или растворителями - они разрушают ПВХ изоляцию металлорукава
• При заказе нескольких единиц - выбирайте партию одного выпуска, чтобы избежать различий в точности резьбы
• Артикул 61394 - уникальный идентификатор для замены; сохраняйте его при закупках
