Н (50м/уп) | PR.03251 Промрукав Металлорукав Р3-ЦХ-25 750 Строитель

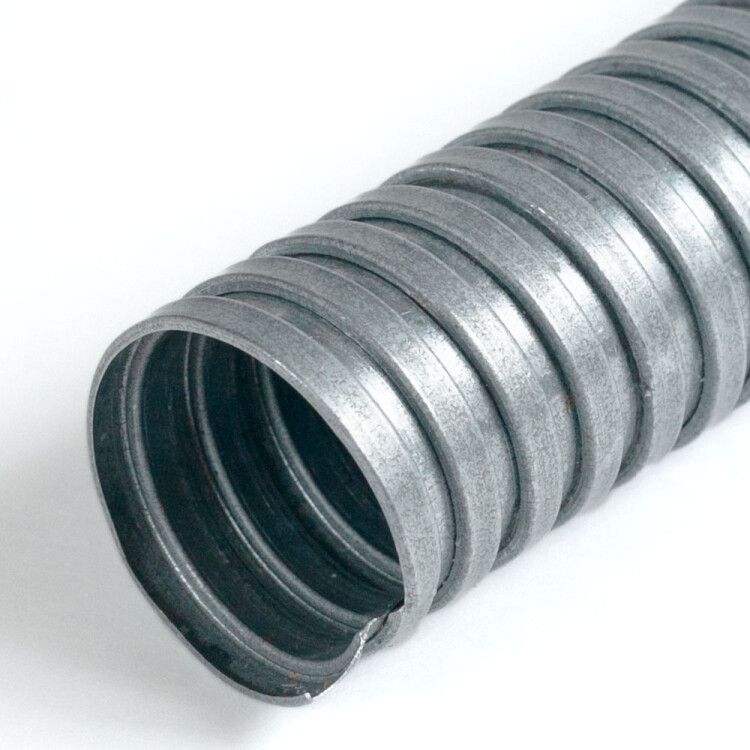

Металлорукав Р3-ЦХ-25 750 Н (50 метров в упаковке) от ПРОМРУКАВ - гибкий металлический рукав из оцинкованной стали для защиты кабелей и проводов от механических повреждений и внешних воздействий в условиях электромонтажа. Артикулы 03251 и pr.03251 соответствуют требованиям ТУ 4833-001-32912984-2015.

Назначение и область применения

Металлорукав Р3-ЦХ-25 750 Н используется для защиты изолированных проводов и кабелей в электрических установках, системах связи и автоматизации. Подходит для прокладки в помещениях и на открытых участках, где требуется надежная механическая защита, но не требуются высокие степени герметичности. Применяется в цехах, на производстве, в распределительных щитах, при монтаже оборудования и конвейерных линий.

Технические характеристики

• Номинальный диаметр: 25 мм - внутренний проход для кабелей до 25 мм в диаметре;
• Материал: стальная оцинкованная лента - защищает от коррозии и обеспечивает долговечность;
• Тип изделия: гибкий металлорукав - легко изгибается вокруг препятствий;
• Разрывное усилие: 600 Н - выдерживает значительную нагрузку без разрыва;
• Длина бухты: 50 метров - удобна для крупных объектов и минимизирует стыки;
• Степень защиты IP42: предохраняет от твердых частиц больше 1 мм и вертикальных капель воды;
• Температурный диапазон: от –60 C до +100 C - работает в суровых климатических условиях;
• Уплотнение: специальное хлопчатобумажное волокно - снижает трение кабеля и задерживает пыль;
• Статический радиус изгиба: 110 мм - минимальный радиус, при котором сохраняется целостность конструкции;
• Прочность при изгибе: эластичный и податливый материал - позволяет прокладывать в сложных маршрутах;
• Обшивка: отсутствует - легче и дешевле, чем с пластиковой оплеткой;
• Цвет: металлик - естественный цвет оцинкованной стали;
• Электрические характеристики: не указаны - не является электроизоляционным элементом;
• Стандарт: ТУ 4833-001-32912984-2015 - регламентированное производство по техническим условиям.

Совместимость и монтаж

Металлорукав Р3-ЦХ-25 совместим со всеми типами силовых и сигнальных кабелей с наружным диаметром до 22–23 мм (с учетом зазора для свободного протягивания). Для фиксации используются стандартные муфты, переходники и зажимы с внутренним диаметром 25 мм. Установка возможна как вручную, так и с применением инструментов для резки и формирования изгибов. Не рекомендуется использовать для прокладки в местах постоянного перегиба или с частыми вибрациями - это может вызвать усталостное разрушение стенок.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 4833-001-32912984-2015 и имеет степень защиты IP42, что делает его безопасным для использования в закрытых производственных помещениях. Однако он не предназначен для применения во взрывоопасных зонах, в контакте с открытым пламенем или при наличии агрессивных химических веществ. Оцинкованное покрытие снижает риск коррозии, но не гарантирует долгую службу в условиях повышенной влажности или морской среды.

Преимущества

• Высокая механическая прочность - защищает кабели от ударов, давления и пережимов;
• Широкий температурный диапазон - работает даже в холодильных камерах и нагреваемых зонах;
• Гибкость и легкость монтажа - можно прокладывать по сложному контуру без дополнительных деталей;
• Длинная бухта (50 м) - экономит время на стыковке и снижает количество соединений;
• Отсутствие обшивки - меньше вес, ниже стоимость, проще доступ к кабелю при обслуживании.

Ограничения применения

• Не подходит для помещений с постоянной влажностью выше 90% - оцинковка со временем может начать корродировать;
• Не обеспечивает герметичность - нельзя использовать там, где нужна защита от жидкостей или паров;
• Не является электрически изолирующим - не заменяет кабельную трубу с изоляцией;
• Запрещено использование в качестве несущего элемента - не рассчитан на подвеску массы кабеля;
• Не допускаются резкие изгибы менее 110 мм радиуса - это может деформировать структуру и нарушить защитные свойства.

Примеры использования

• Защита кабелей питания на станках ЧПУ и конвейерах в заводских цехах;
• Прокладка сигналов управления между шкафами автоматики;
• Монтаж освещения в производственных залах с риском механических повреждений;
• Переходы через технологические проемы и перегородки в жестких условиях;
• Подключение датчиков и исполнительных механизмов в условиях вибраций и пыли.

Практические советы

• Перед монтажом проверьте внутренний диаметр рукава - суммарный диаметр всех кабелей не должен превышать 60% от внутреннего объема (не более ~15 мм в сумме для 25 мм рукава);
• При протяжке кабеля используйте смазку на основе силикона - это снизит трение и продлит срок службы изоляции;
• Фиксируйте концы рукава с помощью зажимов, чтобы исключить проскальзывание и попадание пыли;
• При необходимости резки применяйте ножницы по металлу - не используйте болгарку, чтобы не повредить внутреннее уплотнение;
• Храните бухты в сухом месте, избегая прямого контакта с землей и влагой - даже оцинкованная сталь может окисляться при длительном хранении в сыром воздухе.
