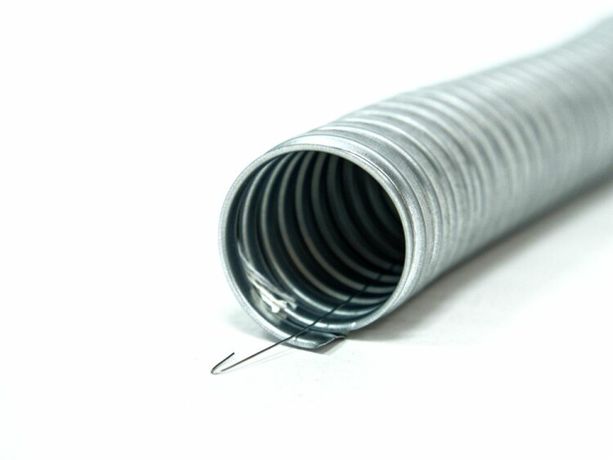

Металлорукав Р3-ЦХ 25 d25мм с протяжкой ГОФРОМАТИК (уп.50м) ЗЭТАРУС zeta42457

Металлорукав Р3-ЦХ 25 d25мм (50 м/уп.) с протяжкой ГОФРОМАТИК - это негерметичный гибкий рукав из оцинкованной стали с внутренней протяжкой, предназначенный для механической защиты кабелей в сложных условиях прокладки. Бренды ЗЭТАРУС и ГОФРОМАТИК обеспечивают надёжную конструкцию для промышленного оборудования, где важна прочность, а не герметичность.

Назначение и область применения

Металлорукав Р3-ЦХ 25 d25мм (50 м/уп.) с протяжкой ГОФРОМАТИК применяется для защиты электрических и информационных кабелей от механических повреждений, истирания, перегибов и внешнего воздействия. Подходит для прокладки в трубных системах, каналах, лотках и других закрытых конструкциях. Используется там, где требуется высокая гибкость и долговечность, но не нужна защита от воды или паров - например, внутри щитов, на станках, конвейерах, в цехах с умеренной запылённостью.

Технические характеристики

• Тип изделия: металлический гофрированный рукав
• Материал корпуса: сталь горячеоцинкованная - устойчив к коррозии в сухих и умеренно влажных средах
• Наружный диаметр: 28,5 мм
• Внутренний диаметр: 24,7 мм - позволяет пропускать кабели с суммарным диаметром до 22–23 мм
• Длина бухты: 50 метров - удобно для крупных объектов и минимизации стыков
• Степень защиты IP40 - предотвращает попадание твердых частиц размером более 1 мм, но не защищает от влаги
• Обшивка: отсутствует - рукав не имеет внешней пластиковой или текстильной оплетки
• Рабочий температурный диапазон: от –45 C до +90 C
• Протяжка: стальная оцинкованная проволока - обеспечивает возможность протяжки кабелей через весь рукав
• Уплотнение: хлопчатобумажный шнур - снижает проникновение пыли и мелкого мусора внутрь

Совместимость и монтаж

Металлорукав Р3-ЦХ 25 d25мм (50 м/уп.) с протяжкой ГОФРОМАТИК совместим со всеми типами кабелей, соответствующими внутреннему диаметру 24,7 мм. Протяжка позволяет легко затянуть кабель без дополнительных инструментов - достаточно прикрепить её к жиле и потянуть. Для монтажа используйте фитинги с подходящим наружным диаметром 28,5 мм. Учитывайте, что рукав не предназначен для открытой прокладки на воздухе - он не защищён от осадков и УФ-излучения. Соединяйте участки с помощью муфт или переходников, чтобы сохранить целостность системы.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по категории размещения 3 (У) - рассчитано на работу в помещениях с умеренным климатом. Температурный диапазон от –45 C до +90 C подтверждает стойкость материала к экстремальным условиям. IP40 гарантирует защиту от твёрдых предметов, но не заменяет герметичные решения для влажных зон. Не применять в местах с постоянным контактом с водой, маслом или агрессивными жидкостями.

Преимущества

• Высокая механическая прочность благодаря оцинкованной стали - выдерживает давление, удары и сдавливание
• Гибкость - легко изгибается вокруг препятствий без потери формы
• Наличие протяжки - экономит время при прокладке кабелей, исключает необходимость втягивания с помощью специальных устройств
• Уплотнение из х/б шнура - снижает риск попадания пыли и мелкого мусора внутрь, продлевает срок службы кабелей
• Длинная бухта (50 м) - уменьшает количество стыков и расходы на комплектующие

Ограничения применения

• Не использовать во влажных, сырых или outdoor-средах - IP40 не обеспечивает защиту от воды
• Не рекомендован для прямого контакта с агрессивными химическими веществами - оцинкованная сталь может corrode при длительном воздействии кислот или щелочей
• Не подходит для прокладки в местах с частыми вибрациями выше нормы - возможна усталость металла
• Отсутствие обшивки делает поверхность менее безопасной при работе рядом с людьми - острые края гофры требуют аккуратного обращения

Примеры использования

• Защита силовых кабелей на автоматических линиях в пищевой промышленности
• Прокладка сигнальных проводов между пультами управления и датчиками на заводах
• Монтаж кабелей в распределительных щитах с ограниченным пространством
• Изоляция проводов в системах вентиляции и кондиционирования, где есть риск механического контакта

Практические советы

• Перед монтажом проверьте, что внутренний диаметр рукава (24,7 мм) достаточен для всех кабелей с учётом изоляции - не перегружайте канал
• При резке используйте ножницы по металлу - рез должен быть ровным, чтобы не повредить протяжку
• Если планируете многократное перемещение кабелей, выбирайте минимальную длину, чтобы избежать лишних изгибов
• Для длинных трасс с несколькими поворотами используйте дополнительные направляющие - так легче будет протягивать кабель
• Храните бухты в сухом месте - даже оцинкованная сталь может начать окисляться при постоянной влажности
