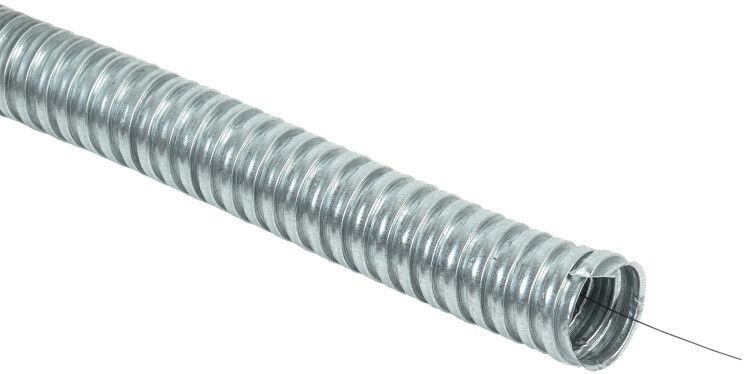

Металлорукав Р3-ЦХ-25 d25мм с протяжкой ELASTA (уп.50м) IEK CMP18-025-K00-050

Металлорукав Р3-ЦХ-25 с протяжкой d25мм (50м) от IEK предназначен для защиты кабелей и проводов от механических воздействий в промышленной среде. Благодаря оцинкованной стали и наличию протяжки, этот металлорукав упрощает прокладку и обеспечивает долгую службу — до 10 лет. Артикул cmp18-025-k00-050 соответствует серии ELASTA.

Назначение и область применения

Металлорукав Р3-ЦХ-25 с протяжкой d25мм (50м) защищает электрические кабели и провода от ударов, перегибов, истирания и внешних воздействий. Применяется в условиях, где важна прочность, но не требуется герметичность — например, на заводах, в цехах, на элеваторах, в системах автоматизации. Иногда используется для транспортировки крупнодисперсных сыпучих материалов, таких как зерно, гранулы или щебень.

Технические характеристики

• Номинальный диаметр: 25 мм — внутренний проход для кабелей, позволяет пропустить пучки проводов до 20–22 мм в суммарном диаметре.
• Материал: оцинкованная сталь — устойчив к коррозии, не требует дополнительного антикоррозийного покрытия.
• Длина бухты: 50 метров — удобно для масштабных работ, снижает количество соединений.
• Степень защиты IP40: защита от твердых частиц размером более 1 мм, но не от воды — не подходит для влажных или открытых площадок.
• Температурный диапазон: от –60 °C до +50 °C — работает в холодных регионах и нагреваемых помещениях.
• Гибкость: высокая — легко изгибается вокруг препятствий без специальных инструментов.
• Обшивка: отсутствует — не имеет текстильной или пластиковой оплетки, что делает его легче, но менее устойчивым к химическим воздействиям.
• Срок службы: 10 лет при соблюдении условий эксплуатации.
• Нормативный документ: ГОСТ 3282-74 — соответствие требованиям к стальным трубам и рукавам.

Совместимость и монтаж

Металлорукав Р3-ЦХ-25 с протяжкой d25мм (50м) совместим с фитингами и муфтами, рассчитанными на диаметр 25 мм. Наличие протяжки позволяет легко затянуть кабель через весь участок рукава — особенно полезно при прокладке в труднодоступных местах или длинных трассах. Для монтажа используйте плоскогубцы или специальные клещи для сжатия концов. Обрезать можно обычными ножницами по металлу. Конец рукава рекомендуется закрывать термоусадочным колпачком или пластиковым наконечником, чтобы предотвратить порчу изоляции кабеля.

Безопасность и стандарты

Металлорукав Р3-ЦХ-25 с протяжкой d25мм (50м) изготовлен в соответствии с ГОСТ 3282-74 и имеет климатическое исполнение УХЛ3 — подходит для работы в умеренных и холодных климатических зонах с повышенной влажностью. Не является самозаглушающим или взрывозащищённым устройством. Не применяется в зонах с риском возгорания от искр — хотя материал не горюч, он не заменяет специализированные противопожарные каналы.

Преимущества

• Протяжка встроена — экономит время при прокладке кабелей.
• Оцинкованная сталь — долговечна, не нуждается в окраске или ремонте.
• Высокая гибкость — позволяет прокладывать сложные маршруты без изгибающих элементов.
• Удобная бухта по 50 м — минимизирует потери при раскрое и снижает стоимость доставки.
• Поддерживает температурные перепады — надёжно работает в холодильниках, на улице зимой, рядом с печами.

Ограничения применения

• IP40 — не защищает от воды, пара, масла — нельзя использовать в сырых помещениях, на улице или в мойках.
• Отсутствие обшивки — не выдерживает постоянное трение о шероховатые поверхности, возможна деформация при жестком контакте.
• Не предназначено для передачи энергии — не является проводящим элементом, не экранирует помехи.
• Не подходит для помещений с агрессивными химическими средами — цинк может разрушаться при контакте с кислотами или щелочами.

Примеры использования

• Защита силовых кабелей на конвейере в пищевой промышленности.
• Прокладка сигнальных проводов в системах управления станками.
• Передача проводов между корпусами оборудования в цехах с частыми вибрациями.
• Транспортировка зерновых масс внутри сушилок или элеваторов (при условии отсутствия влаги).

Практические советы

• При выборе учитывайте посадочный диаметр 25 мм — не превышайте суммарный диаметр кабелей более чем на 70%, чтобы сохранить гибкость.
• Для длительных трасс разбивайте участки на секции по 10–15 м — так проще контролировать натяжение и избежать перегибов.
• Закрепляйте металлорукав Р3-ЦХ-25 с протяжкой d25мм (50м) хомутами каждые 1–1,5 м, особенно в вертикальных участках.
• Не используйте в качестве основного крепления — он не рассчитан на нагрузку веса кабеля, только на защиту.
• Проверьте целостность протяжки перед монтажом — если она оборвана, замените бухту, иначе прокладка станет невозможной.
