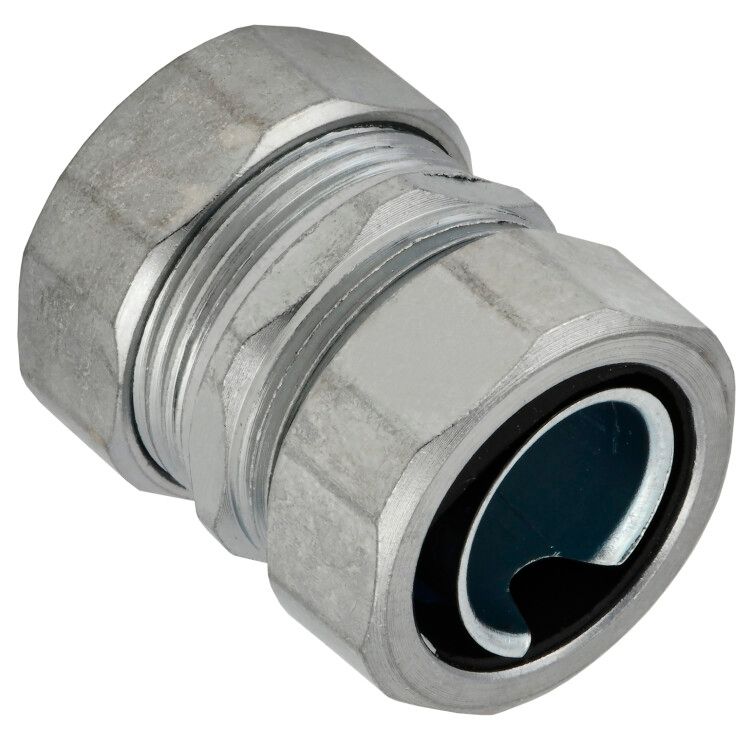

Муфта соединительная TMS25 G 1дюйм сплав цинка IP43 ELASTA IEK ET-MP40D-TMS-Z-G04-025

Муфта соединительная TMS25 G1" сплав цинка IP43 от IEK - надёжное решение для герметичного соединения металлорукава с металлической трубой в условиях повышенной запылённости. Артикул et-mp40d-tms-z-g04-025 подходит для промышленных систем, где важна механическая прочность и устойчивость к внешним воздействиям.

Назначение и область применения

Муфта соединительная TMS25 G1" сплав цинка IP43 используется для перехода между металлорукавом и жёсткой металлической трубой. Применяется в системах электромонтажа, где требуется защищённая прокладка кабелей - например, на заводах, в цехах, на конвейерах, у станков и распределительных щитов. Подходит для внутренней установки в помещениях с умеренной влажностью и наличием пыли.

Технические характеристики

• Номинальный диаметр: 25 мм - соответствует стандартному размеру металлорукава и трубы с резьбой G1"
• Материал корпуса: сплав цинка, изготовлен методом литья под давлением - обеспечивает высокую точность формы и долговечность
• Степень защиты: IP43 - защита от твёрдых частиц больше 1 мм и брызг воды под углом до 60° от вертикали
• Фиксация: накидные гайки - позволяют плотно зажать металлорукав и трубу без дополнительных инструментов
• Цвет: серый - совместим с другими элементами серии ELASTA

Совместимость и монтаж

Муфта соединительная TMS25 G1" сплав цинка IP43 совместима с металлорукавами диаметром 25 мм и трубами с наружной резьбой G1". Для монтажа:

• Наденьте муфту на металлорукав, затем вставьте трубу в противоположную сторону
• Затяните две накидные гайки - одна фиксирует рукав, другая - трубу
• Не перетягивайте гайки - это может повредить резьбу или деформировать металлорукав

Работает с любыми типами металлорукавов, имеющими внутренний диаметр, соответствующий 25 мм. Убедитесь, что резьба трубы - именно G1", а не NPT или другие стандарты.

Безопасность и стандарты

Муфта соответствует требованиям к электроустановкам в соответствии с ГОСТ Р МЭК 60896 и рекомендациями IEK для промышленного использования. Серия ELASTA прошла испытания на механическую нагрузку и термостойкость. IP43 не гарантирует защиту от прямого потока воды или погружения - не применяйте в открытых зонах или местах с постоянным контактом с жидкостью.

Преимущества

• Литьё под давлением из цинкового сплава даёт однородную структуру корпуса - меньше риск трещин и коррозии
• Фиксация двумя гайками исключает случайное разъединение - особенно важно в вибрационных средах
• Герметичность достигается за счёт плотного прилегания к поверхности металлорукава и трубы без уплотнителей
• Серый цвет легко сочетается с другими компонентами серии ELASTA - удобно при комплексном монтаже

Ограничения применения

• Не предназначен для наружной установки - IP43 недостаточен для дождя, снега или прямого попадания воды
• Не работает с пластиковыми трубами или рукавами - требует жёсткой металлической основы
• Не рассчитана на высокое давление - только для электромонтажа, не для гидравлики или пневматики
• Цинковый сплав чувствителен к агрессивным химическим средам - избегайте контакта с кислотами, щелочами, соляными растворами

Примеры использования

• Подключение металлорукава к входному патрубку распределительного щита в цеху
• Переход от стальной трубы к гибкому проводящему каналу у сварочного аппарата
• Соединение в системе автоматизации на конвейере с частыми вибрациями
• Монтаж в производственных помещениях с уровнем пыли выше обычного, но без прямого контакта с водой

Практические советы

• Перед монтажом проверьте внутренний диаметр металлорукава - он должен точно соответствовать 25 мм
• Убедитесь, что резьба трубы G1" - используйте резьбовой калибр, если есть сомнения
• При затяжке гаек используйте два ключа - один для удержания корпуса, второй для затяжки
• Не используйте смазку на резьбе - она снижает контактное усилие и может вызвать проскальзывание
• Артикул et-mp40d-tms-z-g04-025 - единственный вариант в серии ELASTA с этим размером и типом защиты; аналоги других брендов могут отличаться по форме и шагу резьбы
