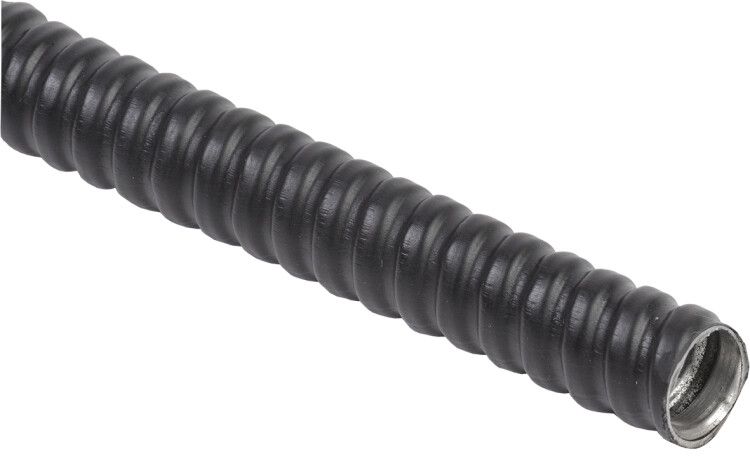

Металлорукав Р3-ЦПнг-25 d25мм с протяжкой черн. ELASTA (уп.20м) IEK CMP10-25-020

Металлорукав Р3-ЦПнг-25 с протяжкой черный 20 м от бренда IEK - это гибкая защищённая оболочка из оцинкованной стали с ПВХ-изоляцией, предназначена для безопасной прокладки кабелей и проводов в сложных условиях. Артикул cmp10-25-020 обеспечивает надёжную защиту от механических повреждений, влаги и высоких температур, подходя как для внутренней, так и для наружной установки.

Назначение и область применения

Металлорукав Р3-ЦПнг-25 с протяжкой черный 20 м используется для защиты кабелей, проводов и гибких шлангов от внешних воздействий: ударов, перегибов, химических сред, влаги и УФ-излучения. Применяется там, где требуется повышенная прочность и пожаробезопасность - например, в системах вентиляции, на конвейерах, в тоннелях, на нефтегазовых объектах и в промышленном оборудовании. Подходит как для открытой, так и для скрытой прокладки внутри зданий и на улице.

Технические характеристики

• Длина: 20 метров - готовый участок для прокладки без необходимости соединения.
• Наружный диаметр: 30,8 мм - определяет требуемые зазоры при монтаже в каналах или креплениях.
• Внутренний диаметр: 23,7 мм - позволяет пропускать кабели до этого размера, важно учитывать при выборе сечения проводов.
• Степень защиты: IP65 - полностью защищён от пыли и струй воды из любого направления.
• Материал корпуса: оцинкованная сталь - устойчив к коррозии, долговечен в агрессивных средах.
• Покрытие: ПВХ-изоляция - эластична, устойчива к УФ, не выделяет токсины при нагреве.
• Пожаробезопасность: не распространяет горение (нг) - материал самозатухает, безопасен при прокладке рядом с горючими конструкциями.
• Температурный диапазон: от –50 C до +50 C - работает в суровых климатических условиях, включая холодные регионы.
• Разрывное усилие: 660 Н - способен выдерживать значительные нагрузки без разрыва.
• Статический радиус изгиба: 170 мм - минимальный допустимый радиус изгиба при фиксированной установке.
• Срок службы: 10 лет - рассчитан на длительную эксплуатацию без потери свойств.
• Нормативный документ: ТУ 4833-001-57393508-2007 - соответствует отраслевому стандарту производства.

Совместимость и монтаж

Металлорукав Р3-ЦПнг-25 с протяжкой черный 20 м оснащён внутренней протяжкой - стальной трос, который позволяет легко затянуть кабель через весь рукав без дополнительных инструментов. Это особенно удобно при прокладке в труднодоступных местах или длинных трассах. Для монтажа используйте крепления с учётом наружного диаметра 30,8 мм. Не требует герметизации - уплотнение отсутствует, поэтому не применяйте в условиях постоянного контакта с жидкостью под давлением. Перед установкой проверьте целостность ПВХ-оболочки и отсутствие деформаций.

Безопасность и стандарты

Металлорукав Р3-ЦПнг-25 с протяжкой черный 20 м соответствует требованиям пожарной безопасности: материал ПВХ не поддерживает горение, что делает его пригодным для прокладки вблизи деревянных конструкций, изоляционных материалов и других горючих оснований. Степень защиты IP65 гарантирует работу в запылённых и влажных помещениях. Соответствует отраслевому стандарту ТУ 4833-001-57393508-2007, что подтверждает качество изготовления.

Преимущества

• Высокая механическая прочность благодаря оцинкованной стальной спирали.
• ПВХ-оболочка защищает от царапин, химикатов и солнца, продлевая срок службы кабеля.
• Протяжка ускоряет монтаж - не нужна дополнительная проволока для затяжки проводов.
• Работает при экстремальных температурах - от Arctic-условий до жары.
• Не поддерживает горение - снижает риск возгорания при авариях.
• Удобная упаковка - сохраняет форму и чистоту при транспортировке и хранении.

Ограничения применения

• Не предназначен для использования в условиях постоянного погружения в воду - IP65 не обеспечивает герметичность при давлении.
• Отсутствуют уплотнения на концах - при необходимости герметизации следует применять специальные фитинги или муфты.
• Максимальный внутренний диаметр 23,7 мм - не подходит для крупных пучков кабелей или труб большего диаметра.
• Не рекомендуется для частого динамического изгиба - статический радиус изгиба 170 мм не позволяет часто менять положение при работе оборудования.

Примеры использования

• Прокладка силовых кабелей в системах вентиляции и кондиционирования на промышленных объектах.
• Защита управляющих проводов на конвейерных линиях, где возможны удары и перетирание.
• Монтаж кабелей связи в тоннелях и подземных коммуникациях - защита от влаги и пыли.
• Установка в нефтегазовых установках - устойчивость к маслам, химическим испарениям и перепадам температур.
• Прокладка в зонах с высокой пожарной опасностью - например, рядом с деревянными перекрытиями или теплоизоляцией.

Практические советы

• Перед монтажом обязательно проверьте целостность ПВХ-оболочки - даже малые порезы снижают защитные свойства.
• При использовании в холоде (ниже –20 C) изгибайте рукав медленно - ПВХ становится более хрупким.
• Для крепления используйте хомуты с внутренним диаметром не менее 32 мм - чтобы не сдавливать рукав.
• Если требуется герметизация входа/выхода - установите резиновые или металлические вводы с уплотнителем.
• Не перегружайте внутреннее пространство - суммарный диаметр всех кабелей должен быть меньше 20 мм для свободного движения и охлаждения.
• Артикул cmp10-25-020 - выбирайте именно этот вариант, если вам нужен готовый 20-метровый отрезок с протяжкой и чёрной оболочкой.
