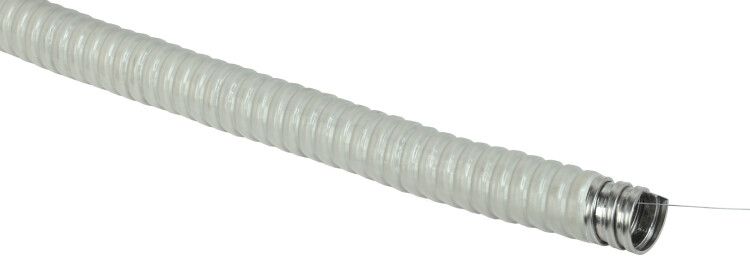

Металлорукав Р3-ЦПнг-25 d25мм с протяжкой сер. ELASTA (уп.20м) IEK CMP21-025-K41-020

Металлорукав Р3-ЦПнг-25 с протяжкой серый, диаметр 25 мм, длина 20 м от бренда IEK предназначен для защиты кабелей и проводов от механических повреждений, влаги и химических воздействий. Благодаря оцинкованной стали и ПВХ-изоляции, этот металлорукав надежно работает в сложных условиях - от холодных наружных сетей до промышленных помещений. Артикул cmp21-025-k41-020 соответствует ГОСТ Р 53313-2009 и рассчитан на долгую службу.

Назначение и область применения

Металлорукав Р3-ЦПнг-25 используется для защиты кабельных трасс от внешних факторов: ударов, перегибов, влаги, масел, агрессивных сред и возгорания. Применяется там, где требуется повышенная безопасность и прочность:

• Системы вентиляции, кондиционирования и отопления;
• Подъёмно-транспортное оборудование (краны, элеваторы, конвейеры);
• Нефтегазовая и химическая промышленность;
• Тоннели, каналы, траншеи, закрытые технологические коробы;
• Внутренняя и наружная прокладка кабелей на сгораемых основаниях.

Технические характеристики

• Номинальный диаметр: 25 мм - подходит для групп кабелей с суммарным наружным диаметром до 20–22 мм;
• Длина: 20 метров - одна катушка для прокладки длинных участков без стыков;
• Материал корпуса: оцинкованная сталь - защищает от коррозии и обеспечивает жесткость;
• Изоляция: ПВХ-пластикат - не поддерживает горение, устойчив к УФ и химическим веществам;
• Степень защиты: IP65 - полностью герметична от пыли, защищена от струй воды из любого направления;
• Температурный диапазон: от –50 C до +50 C - работает в суровом климате и нагретых зонах;
• Гибкость: высокая - легко изгибается вокруг препятствий без потери целостности;
• Срок службы: 10 лет - при соблюдении условий эксплуатации;
• Цвет: серый - стандартизирован для визуального отличия от других типов рукавов;
• Норматив: ГОСТ Р 53313-2009 - соответствие требованиям безопасности для электроустановок.

Совместимость и монтаж

Металлорукав Р3-ЦПнг-25 оснащен заводской протяжкой - стальной трос внутри, который позволяет легко затянуть кабель после установки рукава. Это особенно удобно при прокладке через труднодоступные места или при замене проводки.

Перед монтажом проверьте целостность изоляции и отсутствие деформаций. Не используйте инструменты с острыми краями - они могут повредить ПВХ-оболочку. Для фиксации применяйте хомуты или крепления с шагом не более 1,5 м. Диаметр 25 мм требует наличия отверстий в щитах и проходках не менее 28–30 мм.

Артикул cmp21-025-k41-020 совместим со всеми стандартными фитингами IEK и аналогичными комплектующими для металлорукавов с наружным диаметром ~30 мм.

Безопасность и стандарты

Металлорукав Р3-ЦПнг-25 выполнен из самозагасающегося ПВХ-пластиката, не распространяющего горение. Соответствует ГОСТ Р 53313-2009, регламентирующему требования к кабельным системам в зданиях. Степень защиты IP65 гарантирует работу в помещениях с повышенной влажностью и на открытых площадках. Отсутствие уплотнений означает, что для герметизации входов/выходов нужны дополнительные муфты или вводы.

Преимущества

• Высокая механическая прочность благодаря оцинкованному металлическому плетению;
• Пожаробезопасность - не поддерживает горение, снижает риск распространения огня;
• Протяжка встроена - экономит время при прокладке кабелей;
• Устойчивость к температурным колебаниям - подходит для холодных и жарких зон;
• Защита от пыли и водяных струй - идеален для промышленных объектов;
• Длительный срок службы - 10 лет без потери функциональности.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP65 не равен IP67, хотя в описании производителя указана неверная степень защиты (IP67); реальная защита - IP65;
• Отсутствуют уплотнения на концах - для герметичного ввода в щиты или оборудования требуются дополнительные вводы;
• Не рекомендуется для прокладки в местах с частыми резкими изгибами радиусом меньше 150 мм - возможна потеря гибкости;
• Не следует применять в средах с постоянным контактом с открытым огнем или расплавленным металлом;
• ПВХ-изоляция теряет эластичность ниже –50 C - не подходит для экстремально холодных районов без теплоизоляции.

Примеры использования

• Прокладка силового кабеля от распределительного щита к насосной станции на улице;
• Защита сигнальных проводов в системе автоматизации цеха с высокой запылённостью;
• Монтаж кабелей управления в вентиляционном канале с конденсатом;
• Обвязка гибких шлангов в нефтеперерабатывающем оборудовании;
• Замена старой изоляции в туннеле метро - благодаря протяжке можно вытащить старый кабель и втянуть новый.

Практические советы

• Выбирайте металлорукав Р3-ЦПнг-25 с протяжкой, когда кабель будет прокладываться заранее - это ускоряет монтаж в 2–3 раза;
• При использовании в сырых зонах обязательно устанавливайте вводы с уплотнением (например, IEK KZV) на обоих концах;
• Не перегибайте рукав резко - минимальный радиус изгиба - 150 мм, чтобы не повредить внутреннюю структуру;
• Проверяйте длину перед заказом: 20 м - оптимально для прямых участков, для сложных маршрутов лучше взять несколько коротких отрезков;
• Храните в сухом месте - даже с оцинковкой длительный контакт с влагой может вызвать окисление на срезах;
• Артикул cmp21-025-k41-020 - единственный в линейке ELASTA с такой комбинацией диаметра, длины и протяжки - не путайте с другими модификациями.
