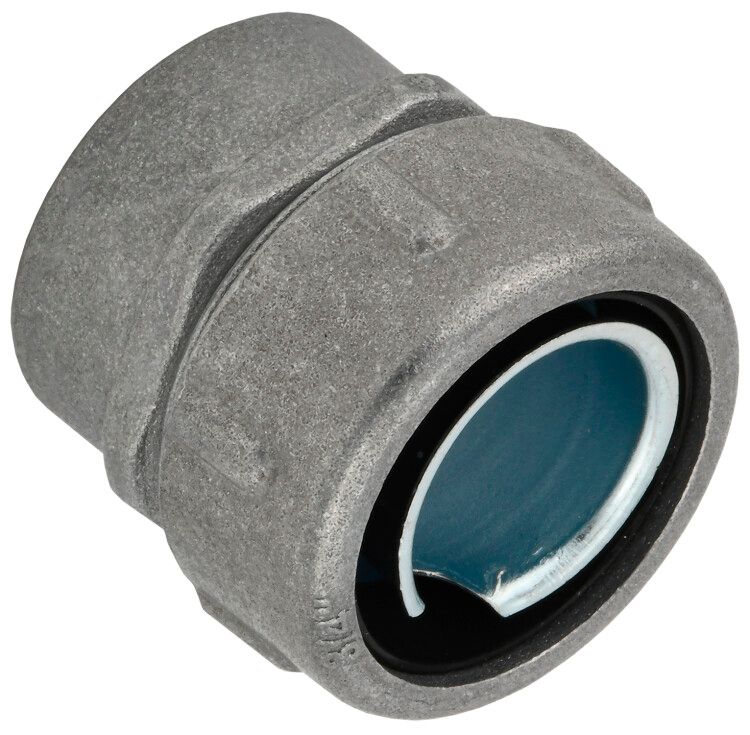

Муфта соединительная TMP25 G 1дюйм сплав цинка IP54 ELASTA IEK ET-MP40D-TMP-Z-G04-025

Муфта соединительная TMP25 G1 дюйм сплав цинка IP54 от IEK - надёжный элемент для герметичного соединения металлорукава с трубой электропроводки. Благодаря прочному литому цинковому корпусу и защите IP54, она устойчива к пыли и брызгам воды, что делает её подходящей для промышленных условий. Артикул et-mp40d-tmp-z-g04-025 входит в серию ELASTA.

Назначение и область применения

Муфта соединительная TMP25 G1 дюйм сплав цинка IP54 используется для перехода между металлической трубой электропроводки и гибким металлорукавом. Применяется там, где требуется жесткая фиксация и защита от внешних воздействий: на заводах, в цехах, на транспорте, в системах автоматизации. Подходит для внутренней и частично наружной установки, где есть риск попадания пыли и капель воды.

Технические характеристики

• Номинальный диаметр: 25 мм - соответствует стандартным металлорукавам диаметром 25 мм
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточная для большинства помещений) и от брызг воды со всех сторон
• Материал корпуса: цинк, литьё под давлением - высокая механическая прочность, устойчивость к коррозии
• Тип конструкции: внутренняя резьба - позволяет накручивать муфту на наружную резьбу трубы
• Тип соединения: резьбовой - обеспечивает плотное и надёжное крепление без сварки или клепки
• Общая длина: 42 мм - компактный размер для ограниченных пространств
• Длина резьбы: 12 мм - достаточна для надёжного зацепления с трубой
• Вращающаяся конструкция - позволяет поворачивать соединяемый рукав без перекручивания проводов внутри
• Неразъёмная - после сборки не подлежит демонтажу без повреждения; рассчитана на постоянную установку
• Исполнение: прямолинейный - соединяет элементы по одной оси, без угловых переходов

Совместимость и монтаж

Муфта TMP25 G1 дюйм сплав цинка IP54 совместима с трубами и фитингами, имеющими наружную цилиндрическую резьбу G1". Для монтажа достаточно накрутить муфту на трубу до упора. Металлорукав вставляется в противоположный конец и зажимается с помощью штатного сальника (при необходимости - дополнительно закрепляется хомутом). Убедитесь, что диаметр трубы точно соответствует 25 мм - расхождение более чем +-0,5 мм снижает герметичность. Поскольку муфта неразъёмная, проверьте правильность расположения перед окончательной затяжкой.

Безопасность и стандарты

Соответствует требованиям к электроустановкам в условиях повышенной запылённости и влажности. Конструкция выполнена из немагнитного материала - не влияет на работу чувствительного оборудования. Нет открытых токоведущих частей - безопасна при обслуживании. Соответствует ГОСТ Р 50030.2 и IEC 60947-5-1 для коммутационных устройств в распределительных сетях.

Преимущества

• Высокая прочность корпуса благодаря литью под давлением - выдерживает механические нагрузки
• Вращающаяся конструкция предотвращает перегиб и перекручивание кабеля при монтаже
• Литой цинк не требует покраски и устойчив к коррозии в среднем уровне влажности
• Компактная форма (42 мм) удобна для установки в стеснённых местах
• Универсальная резьба G1" - совместима с широким спектром европейских и российских фитингов

Ограничения применения

• Не предназначен для постоянного контакта с водой - IP54 не гарантирует защиту от струй или погружения
• Запрещено использовать в взрывоопасных зонах - отсутствует взрывозащита Ex
• Не рекомендуется применять при температуре ниже –25 C - материал становится хрупким
• Неразъёмная конструкция исключает возможность замены или ремонта - при повреждении нужна полная замена
• Не подходит для многожильных кабелей с большим радиусом изгиба - возможны трудности при протяжке через длинные участки

Примеры использования

• Подключение металлорукава к распределительному щиту на производстве
• Фиксация проводки к станку с ЧПУ, где требуется защита от масла и опилок
• Переход от жёсткой трубы к гибкому рукаву в системе автоподачи материалов
• Прокладка кабеля в помещениях с частой влажной уборкой - цеха пищевой промышленности

Практические советы

• Перед монтажом проверьте резьбу на трубе - наличие деформаций или ржавчины снижает герметичность
• Не используйте силовые инструменты для затяжки - достаточно ручного усилия, чтобы избежать трещин в цинковом корпусе
• Если требуется дополнительная герметизация, можно нанести немного силиконового герметика на резьбу (не на саму муфту!)
• Для долговечности избегайте частых вибраций - хотя муфта вращается, длительные ударные нагрузки могут вызвать микротрещины
• Артикул et-mp40d-tmp-z-g04-025 - единственный вариант в серии ELASTA с такими параметрами; аналоги других брендов могут отличаться по длине резьбы или форме корпуса
