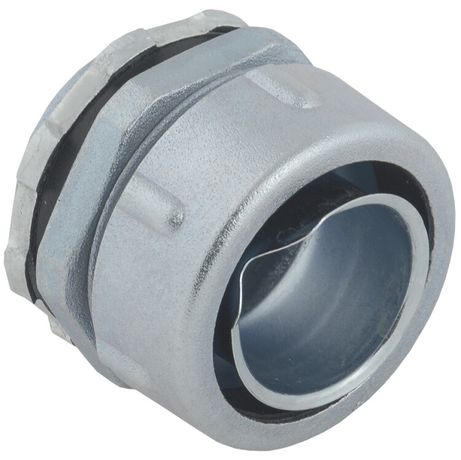

Муфта вводная MB25 IEK | CMP20D-MB-025-010

Муфта вводная MB25 от IEK предназначена для надёжного подключения металлорукавов к корпусам электрооборудования - распределительным коробкам, щитам и боксам. Эта модель обеспечивает герметичное и заземлённое соединение с резьбой M25×1,5, совместима с популярными типами рукавов РЗ-ЦХ и аналогичными, и выполнена из металла для долгой службы в условиях промышленной среды.

Назначение и область применения

Муфта вводная MB25 используется для перехода от металлорукава к корпусу оборудования. Она фиксирует рукав на входе в распаячную коробку, щит, шкаф или другой элемент электромонтажа, предотвращая провисание, перегибы и попадание пыли и влаги внутрь.

Подходит для установки в помещениях с повышенной запылённостью и влажностью - например, на заводах, в цехах, на транспорте, в системах автоматизации. Применяется там, где требуется механическая прочность и защита от внешних воздействий.

Технические характеристики

• Размер резьбы: M25×1,5 - внутренняя резьба для плотного соединения с металлорукавом;
• Диаметр: 25 мм - соответствует стандартному наружному диаметру рукавов РЗ-ЦХ, РЗ-ЦП, РЗ-ЦПнг;
• Степень защиты IP54: защищает от пыли (не полностью, но препятствует её проникновению в количестве, нарушающем работу) и от брызг воды со всех сторон;
• Тип соединения: резьбовой - позволяет закручивать муфту на корпус оборудования без сварки или клепки;
• Разъемность: неразъёмная - после сборки не подлежит демонтажу без повреждения;
• Вращение: да - корпус можно поворачивать вокруг оси при затяжке, что удобно при сложном расположении рукава;
• Исполнение: прямолинейный - выход рукава направлен прямо, без угловых решений;
• Материал: металл - высокая механическая прочность и устойчивость к температурным нагрузкам;
• UNSPSC код: 39131711 - классификация для закупок и учёта;
• Тип изделия: муфта вводная - специализированный компонент для ввода кабельных систем в оборудование.

Совместимость и монтаж

Муфта вводная MB25 совместима с металлорукавами следующих серий: РЗ-ЦХ, РЗ-ЦП, РЗ-ЦПнг и другими с аналогичным наружным диаметром 25 мм. Для правильной установки необходимо:

• Убедиться, что диаметр рукава точно соответствует 25 мм - меньший или больший вызовет утечку или плохую фиксацию;
• Завинтить муфту на резьбу корпуса оборудования до упора - используйте ключ, чтобы избежать недотяга или перетяга;
• Перед установкой проверьте целостность уплотнителей внутри муфты - они обеспечивают герметичность;
• Не применяйте силовые методы (молоток, плоскогубцы) - это может деформировать резьбу или корпус.

Безопасность и стандарты

Муфта вводная MB25 соответствует требованиям по степени защиты IP54, что делает её безопасной для использования в условиях возможного контакта с пылью и брызгами воды. Металлический корпус обеспечивает надёжное заземление через контактную гайку, снижая риск поражения током при пробое изоляции.

Произведено в рамках серии ELASTA компании IEK - продукция проходит контроль качества по российским и международным нормам для электромонтажных изделий.

Преимущества

• Высокая механическая прочность благодаря металлическому корпусу - выдерживает нагрузки при монтаже и эксплуатации;
• Возможность вращения при затяжке - упрощает монтаж в ограниченном пространстве;
• Герметизация за счёт встроенных уплотнителей - исключает попадание влаги и пыли;
• Автоматическое заземление через царапающую гайку - не требует дополнительных проводников;
• Стандартная резьба M25×1,5 - совместима с большинством современных корпусов оборудования.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не гарантирует защиту от струй или потока жидкости;
• Не подходит для использования с пластиковыми или неметаллическими рукавами - требует жёсткой металлической оболочки;
• Неразъёмная конструкция - нельзя переустановить или заменить без замены всей муфты;
• Не рекомендовано применение в агрессивных химических средах - металл может подвергнуться коррозии без дополнительной защиты.

Примеры использования

• Подключение металлорукава РЗ-ЦХ к распределительному щиту на производственной линии;
• Ввод кабелей в бокс управления станком ЧПУ;
• Фиксация рукава на корпусе частотного преобразователя в цехе с высокой запылённостью;
• Монтаж в системах автономного освещения на открытых площадках с риском брызг.

Практические советы

• Перед установкой протестируйте резьбу на корпусе - она должна быть чистой и без повреждений; если есть ржавчина - удалите её перед монтажом;
• При использовании нескольких муфт в одном месте - соблюдайте равномерную нагрузку, чтобы не перекашивать корпус оборудования;
• Если рукав слишком длинный - закрепите его дополнительно хомутами, чтобы не нагружать муфту MB25 весом;
• Артикул cmp20d-mb-025-010 - единственный вариант этой модели в каталоге IEK; другие артикулы схожего формата могут отличаться по резьбе или материалу.
