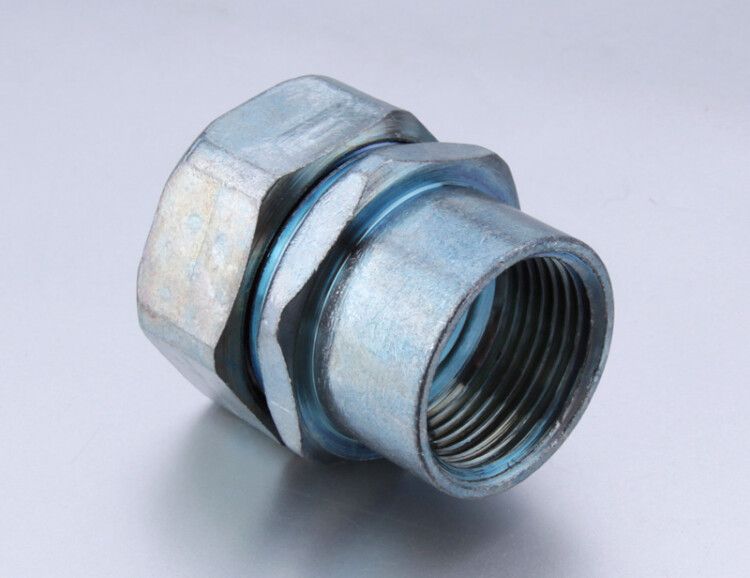

Муфта соединительная СТМ(Р)-25(1") | 61411 Fortisflex КВТ

Муфта соединительная СТМ(Р)-25 (1 дюйм) от Fortisflex и КВТ предназначена для надёжного и герметичного соединения отрезков металлорукава в промышленной автоматике. Её компактная конструкция с внутренней резьбой 1 дюйм позволяет использовать её как переходник между оборудованием и гибкими проводками, обеспечивая защиту от пыли и брызг воды.

Назначение и область применения

Муфта соединительная СТМ(Р)-25 (1 дюйм) используется для:

• соединения двух участков металлорукава через резьбовое стыкование;
• ввода/вывода металлорукава в корпуса распределительных щитов и другого электрооборудования;
• герметизации точек прохода кабеля в условиях повышенной запылённости и влажности.

Подходит для промышленных объектов: заводов, конвейерных линий, станций управления, где требуется защита кабельных трасс от внешних воздействий.

Технические характеристики

• Размер резьбы: 1 дюйм (наружная резьба G1)
• Номинальный диаметр: 25 мм - соответствует внутреннему диаметру металлорукава, который можно подключить
• Длина резьбы: 13 мм - достаточна для плотного зацепления с ответными фитингами
• Материал корпуса: сплав цинковый - устойчив к механическим нагрузкам, легко формуется
• Покрытие: оцинкованная поверхность - повышает коррозионную стойкость
• Степень защиты (IP): IP54 - защита от пыли (не полностью, но достаточно для большинства помещений) и брызг воды со всех сторон
• Диапазон рабочих температур: от -60 C до +120 C - работает в экстремальных условиях, включая холодильные камеры и зоны нагрева
• Тип конструкции: внутренняя резьба - муфта накручивается на наружную резьбу металлорукава или фитинга
• Тип соединения: резьбовой - не требует сварки или клепки
• Исполнение: прямолинейный - одностороннее соединение без угловых отклонений
• Цвет: стальной - естественный цвет оцинкованной стали
• Неразъемный: да - после сборки не предполагается демонтаж без повреждения

Совместимость и монтаж

Муфта соединительная СТМ(Р)-25 (1 дюйм) совместима с металлорукавами следующих серий:

• МРПИнг NORD
• МРПИнг(INOX)
• МР(INOX)
• Р3-ЦПнг-LS
• Р3-ЦПнг-LS с протяжкой (в том числе 20 м)
• Р3-ЦХ

Как установить:

1. Убедитесь, что на конце металлорукава есть наружная резьба G1 (1 дюйм).
2. Накрутите муфту на резьбу рукава до упора - используйте ключ, чтобы избежать перекоса.
3. Затяните равномерно, не переусердствуя - материал корпуса хрупкий, возможна деформация при чрезмерном усилии.
4. Проверьте герметичность: при правильной затяжке резьба должна плотно прилегать, без люфтов.

Не применяйте смазку или герметик - они не нужны, так как резьба рассчитана на металлическое уплотнение.

Безопасность и стандарты

Муфта соединительная СТМ(Р)-25 (1 дюйм) соответствует требованиям по степени защиты IP54, что делает её безопасной для использования в помещениях с высокой влажностью, пылью и риском попадания брызг. Температурный диапазон (-60…+120 C) гарантирует работу в условиях технологических процессов, где возможны перегревы или заморозки. Нет данных о сертификатах взрывозащиты - не применять во взрывоопасных средах.

Преимущества

• Высокая прочность корпуса благодаря цинковому сплаву - выдерживает механические удары при монтаже и эксплуатации
• Оцинкованное покрытие продлевает срок службы в агрессивных средах
• Простота монтажа - не требует специального инструмента, кроме обычного ключа
• Широкий температурный диапазон - подходит для холодных и жарких зон производства
• Герметичность достигается за счёт металлического контакта резьбы - нет необходимости в уплотнительных кольцах

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не обеспечивает защиту от струй под давлением или длительного контакта с жидкостью
• Не рекомендован для использования в взрывоопасных зонах (нет взрывозащиты)
• Материал корпуса - цинковый сплав - менее устойчив к агрессивным химическим веществам, чем нержавеющая сталь; избегать контакта с кислотами, щелочами и солями
• Неразъемная конструкция - нельзя демонтировать без повреждения, поэтому важно правильно выбрать место установки
• Не совместима с металлорукавами без резьбы - требует наличия резьбового окончания на трубке

Примеры использования

• Подключение металлорукава к входному кабельному вводу в шкаф управления станка
• Соединение двух секций металлорукава на конвейере в пищевой промышленности
• Ввод кабеля в распределительный щит на открытой площадке с частыми осадками
• Фиксация гибкой трассы к термической печи при температуре до +100 C

Практические советы

• Перед монтажом проверьте диаметр металлорукава - он должен точно соответствовать 25 мм, иначе возникнет люфт или перекос
• Если резьба на рукаве повреждена - не используйте эту муфту. Цинковый сплав плохо восстанавливает резьбу при повторной затяжке
• При использовании в местах с вибрацией - дополнительно закрепите рукав хомутами, чтобы не передавать нагрузку на резьбовое соединение
• Для долговечности в агрессивной среде лучше выбирать аналоги из нержавеющей стали - например, серии INOX
• Артикул 61411 - один из самых распространённых в линейках Fortisflex и КВТ, часто используется как запасная часть
