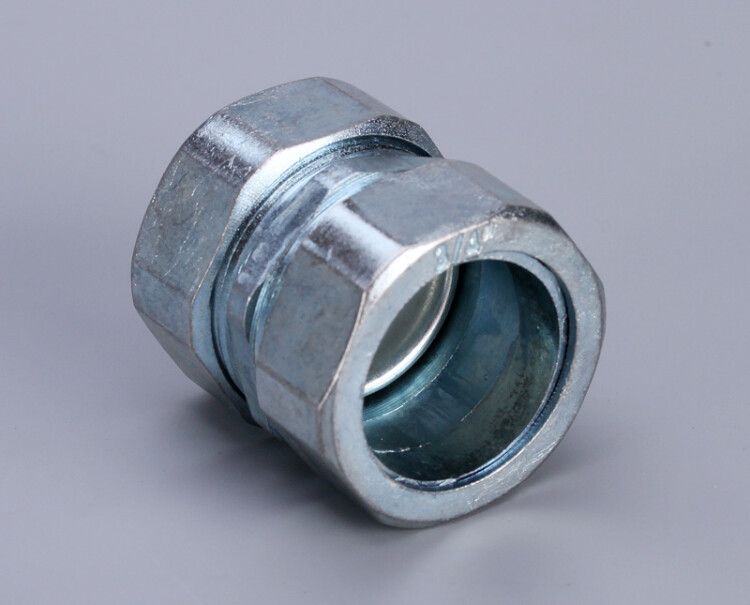

Муфта соединительная СТМ-25(1 ) (Fortisflex) - 61405 КВТ

Муфта соединительная СТМ-25 (1 дюйм) от Fortisflex и КВТ предназначена для надёжного соединения металлорукава с металлической трубой в условиях промышленной среды. Благодаря цинковому сплаву и защите IP54 она устойчива к влаге и пыли, сохраняя герметичность даже на открытых участках.

Назначение и область применения

Муфта соединительная СТМ-25 (1 дюйм) используется для перехода между гибким металлорукавом и жёсткой металлической трубой. Применяется в промышленных системах, где требуется механическая прочность и защита от внешних воздействий - например, на станках, конвейерах, вентиляционных установках, в зонах с высокой запылённостью или перепадами температур.

Технические характеристики

• Номинальный диаметр: 25 мм - соответствует внутреннему диаметру металлорукава, совместим с типоразмерами Р3-ЦПнг-LS и аналогами
• Наружный диаметр: 33,8 мм - обеспечивает плотную посадку в креплениях и фиксирующих элементах
• Тип резьбы: трубная (газовая) - стандартизированная резьба G1" (1 дюйм), позволяет подключить к трубам и фитингам с этой резьбой
• Длина резьбы: 13 мм - достаточна для надёжного завинчивания без риска перегрузки
• Общая длина: 28 мм - компактная форма, удобна для установки в ограниченном пространстве
• Материал корпуса: сплав цинковый - устойчив к коррозии, легче стали, легко обрабатывается
• Защитное покрытие: оцинкованное - дополнительно повышает долговечность в агрессивной среде
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточно для большинства производственных условий) и брызг воды из любого направления
• Диапазон рабочих температур: от -60 C до +120 C - подходит для холодильных камер, печей, наружных линий
• Цвет: стальной - естественный цвет цинкового сплава, не требует окраски

Совместимость и монтаж

Муфта соединительная СТМ-25 (1 дюйм) совместима с металлорукавами следующих серий: МРПИнг NORD, МРПИнг(INOX), МР(INOX), Р3-ЦПнг-LS, Р3-ЦПнг-LS с протяжкой и Р3-ЦХ. Для монтажа:

• Завинтите резьбу муфты в подготовленное отверстие трубы или фланец с резьбой G1"
• Наденьте металлорукав на второй конец муфты и закрепите хомутом или специальным зажимом
• Не используйте силовые инструменты при затяжке - резьба цинкового сплава чувствительна к перегрузкам
• Учитывайте посадочный диаметр 33,8 мм при выборе креплений и проходных устройств

Безопасность и стандарты

Муфта соединительная СТМ-25 (1 дюйм) соответствует требованиям по степени защиты IP54, что делает её безопасной для использования в помещениях с повышенной влажностью и пылью. Нет данных о сертификатах взрывозащиты - не применяйте в зонах с опасностью взрыва. Температурный диапазон допускает работу в экстремальных условиях, но не рекомендовано длительное воздействие выше +120 C.

Преимущества

• Цинковый сплав обеспечивает хорошую коррозионную стойкость при меньшем весе по сравнению с стальными аналогами
• Оцинкованная поверхность продлевает срок службы в агрессивной среде
• Герметичное резьбовое соединение исключает просачивание жидкостей и попадание пыли
• Компактная длина (28 мм) снижает риск столкновения с соседними элементами
• Поддерживает широкий температурный режим - от глубокого холода до нагрева

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не гарантирует защиту от струй или потока воды под давлением
• Цинковый сплав менее прочен, чем сталь; не рекомендуется для мест с ударными нагрузками или частыми вибрациями без дополнительной фиксации
• Не совместим с пластиковыми рукавами - только с металлическими и комбинированными типами
• Не использовать в пищевой, фармацевтической и медицинской промышленности - материал не соответствует нормам контакта с продуктами

Примеры использования

• Соединение металлорукава Р3-ЦПнг-LS с медной трубой на автоматизированной линии сборки
• Переход от жёсткой стальной трубы к гибкому проводящему каналу на конвейере в мясоперерабатывающем цеху
• Фиксация кабельного канала к корпусу оборудования в холодильной камере при температуре -40 C
• Подключение датчиков к трубопроводу в цехе с высокой запылённостью

Практические советы

• Перед монтажом проверьте резьбу на наличие деформаций - цинковый сплав легко повредить при перекосе
• Для усиления герметизации можно применить ленту ФУМ или пасту на основе тефлона, но не переусердствуйте - избыток может забивать резьбу
• Если в системе есть вибрации, обязательно закрепите муфту СТМ-25 (1 дюйм) дополнительным хомутом или опорой
• При замене старой муфты - выбирайте ту же модель: СТМ-25 (1 дюйм) от Fortisflex или КВТ - они имеют одинаковый шаг и размер резьбы
• Храните в сухом месте - хотя изделие оцинковано, длительное воздействие влаги может вызвать белый налёт (цветущий цинк), который не влияет на функциональность, но выглядит некрасиво
