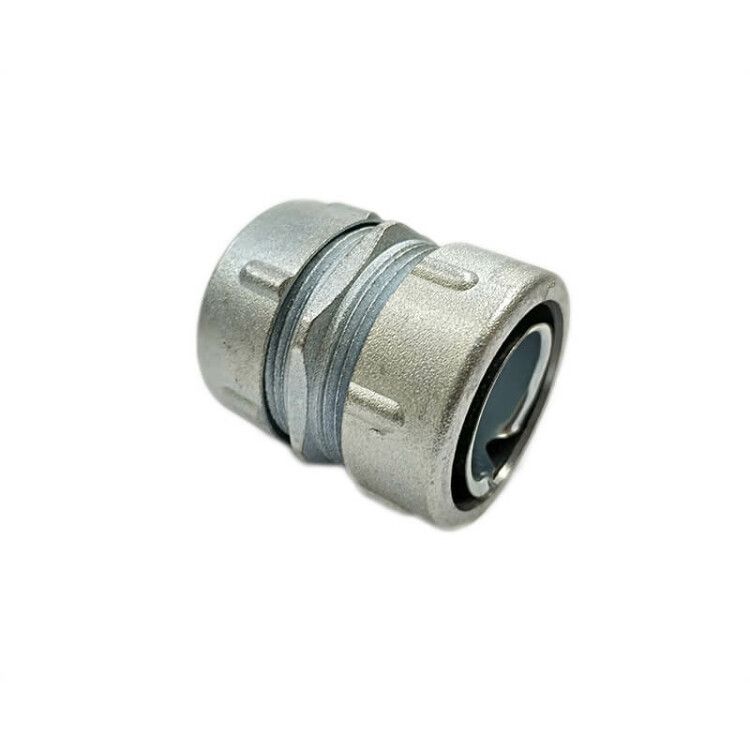

Муфта соединительная для металлорукава МСМ-25 | zeta40812 ГОФРОМАТИК ЗЭТА

Муфта соединительная для металлорукава МСМ-25 от ЗЭТА Новосибирск обеспечивает надёжное и герметичное соединение отрезков металлорукава с ПВХ-оболочкой - например, Р3ЦП, МРПИ, МРП. Артикул zeta40812 предназначен для промышленного использования там, где важна защита от пыли и брызг воды.

Назначение и область применения

Муфта соединительная для металлорукава МСМ-25 используется для стыковки двух отрезков металлорукава - как обычного, так и с ПВХ-оболочкой. Применяется в системах электромонтажа на производствах, в цехах, на транспорте и в других местах, где требуется защищённая прокладка кабелей. Подходит для условий с повышенным уровнем запылённости и возможными брызгами воды.

Технические характеристики

• Номинальный диаметр: 25 мм - соответствует внешнему диаметру металлорукава этого размера;
• Тип изделия: вставная муфта - монтируется путём введения концов рукавов внутрь;
• Степень защиты: IP54 - защита от пыли (не полностью герметично, но препятствует проникновению пыли в количестве, нарушающем работу) и от брызг воды с любого направления;
• Материал корпуса: поливинилхлорид (PVC) - устойчив к химическим воздействиям, не проводит ток, долговечен;
• Материал уплотнения: резина МБС - эластичная, сохраняет форму при перепадах температур, не трескается;
• Диапазон рабочих температур: от -25 C до +60 C - работает в холодных и жарких помещениях;
• Климатическое исполнение: У2 - предназначена для умеренного климата с возможностью работы в закрытых помещениях и под навесами;
• Покрытие: отсутствует - поверхность не окрашена, не имеет антикоррозийного слоя, что допустимо при использовании внутри помещений.

Совместимость и монтаж

Муфта соединительная для металлорукава МСМ-25 совместима с металлорукавами следующих типов: Р3ЦП, МРПИ, МРП. Комплектация позволяет произвести монтаж без дополнительных деталей:

• два накидных гайки - фиксируют рукава на корпусе;
• два оконцевателя - предотвращают распускание оплетки металлорукава при введении в муфту;
• два уплотнителя - обеспечивают герметичность в месте входа рукава;
• один корпус - основная часть соединения.

Монтаж выполняется просто: введите конец металлорукава в одну сторону муфты, наденьте уплотнитель и оконцеватель, затяните накидную гайку. Повторите операцию с другой стороны. Герметизация достигается за счёт сдавливания резины между рукавом и корпусом.

Безопасность и стандарты

Муфта соединительная для металлорукава МСМ-25 соответствует требованиям по степени защиты IP54, что делает её безопасной для использования в условиях, где есть риск попадания пыли и влаги. Материал PVC не поддерживает горение и не выделяет токсичных веществ при нормальных температурах. Не рекомендуется применять в средах с постоянным контактом с маслом, растворителями или агрессивными химикатами - материал может деформироваться.

Преимущества

• Герметичное соединение благодаря двойному уплотнению - снижает риск повреждения кабелей из-за влаги и пыли;
• Простота сборки - не требует специального инструмента, достаточно ключа для затяжки гаек;
• Высокая механическая прочность корпуса из PVC - выдерживает нагрузки при прокладке и эксплуатации;
• Удобство замены - можно демонтировать и переустановить без потери герметичности при правильном монтаже.

Ограничения применения

• Не предназначена для наружной установки под открытым небом - не рассчитана на длительное UV-воздействие и осадки;
• Не подходит для температур ниже -25 C и выше +60 C - резина теряет эластичность, PVC становится хрупким;
• Не использовать в средах с контактами с минеральными маслами, бензином, ацетоном и другими органическими растворителями - вызывают набухание и разрушение материала;
• Не предназначена для соединения металлорукавов диаметрами больше или меньше 25 мм - не обеспечит плотного прилегания.

Примеры использования

• Соединение участков металлорукава на конвейере в пищевой промышленности;
• Переход между двумя секциями кабельной трассы в цехе с высокой запылённостью;
• Подключение оборудования к распределительному щиту через металлорукав Р3ЦП;
• Обустройство кабельных маршрутов на станках с ЧПУ, где необходима гибкость и защита от технологической пыли.

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр металлорукава точно соответствовал 25 мм - иначе уплотнение будет негерметичным;
• Не перетягивайте накидные гайки - это может повредить резиновые уплотнители и деформировать PVC-корпус;
• Если металлорукав сильно изгибается, используйте оконцеватели обязательно - они предотвращают расхождение спиральной оплётки;
• При многократной сборке/разборке проверяйте состояние уплотнителей - при появлении трещин или потери эластичности заменяйте их;
• Артикул zeta40812 - один из самых распространённых вариантов для 25-мм рукавов; при заказе нескольких единиц убедитесь, что все партии от одного производителя - ZETA Новосибирск, ГОФРОМАТИК или ЗЭТАРУС - имеют одинаковое качество уплотнений.
