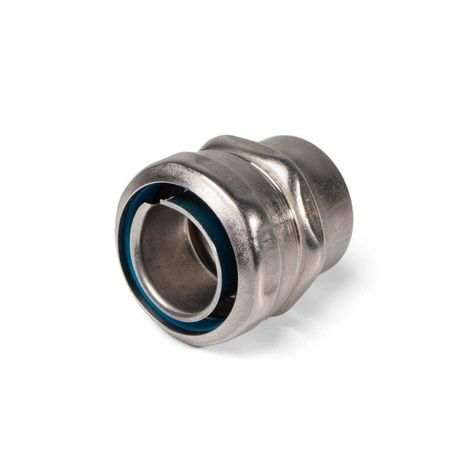

Муфта соединительная труба-металлорукав из нержавеющей стали СТМ(Р) (INOX) 25 (1'') - 83763 КВТ

Муфта соединительная СТМ-Р (INOX) 25 (1 дюйм) от Fortisflex и КВТ предназначена для надёжного и герметичного соединения металлорукава с металлической трубой в условиях повышенной влажности, запылённости и перепадов температур. Изготовлена из нержавеющей стали AISI 304, что делает её устойчивой к коррозии и подходящей для агрессивных сред.

Назначение и область применения

Муфта соединительная СТМ-Р (INOX) 25 (1 дюйм) используется для создания герметичного перехода между металлорукавом и трубой с наружной резьбой 1 дюйм. Применяется там, где важна долговечность и защита от внешних воздействий - например, в пищевой, химической, фармацевтической промышленности, на объектах с частым мытьём, в холодильных установках или на открытых площадках.

Технические характеристики

• Размер резьбы: 1 дюйм (G1") - внутренняя резьба, совместима с трубами и фитингами с наружной резьбой такого же размера;
• Номинальный диаметр: 25 мм - соответствует стандартному диаметру металлорукавов этого класса;
• Материал корпуса: нержавеющая сталь AISI 304 - высокая коррозионная стойкость, безопасна для контакта с продуктами питания и агрессивными жидкостями;
• Тип конструкции: внутренняя резьба - позволяет закручивать муфту на трубу с наружной резьбой;
• Тип соединения: резьбовое - обеспечивает прочную и демонтируемую сборку;
• Длина резьбы: 13 мм - достаточна для надёжного зацепления с трубой;
• Диапазон рабочих температур: от -60 C до +120 C - работает в экстремальных условиях, включая глубокую заморозку и паровые системы;
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточно для большинства производственных условий) и брызг воды со всех сторон;
• Исполнение: прямолинейное - не имеет углов, подходит для прямых участков трасс;
• Цвет: стальной - естественный цвет нержавейки, без покрытия.

Совместимость и монтаж

Муфта соединительная СТМ-Р (INOX) 25 (1 дюйм) совместима с металлорукавами следующих серий: МРПИнг NORD, МРПИнг(INOX), МР(INOX), Р3-ЦПнг-LS, Р3-ЦПнг-LS с протяжкой, Р3-ЦПнг-LS с протяжкой (20м), Р3-ЦХ, Р3-Ц. Для монтажа необходимо:

• Убедиться, что труба имеет наружную резьбу G1" (1 дюйм);
• Закрутить муфту на трубу руками до упора, затем дожать ключом - не переусердствовать, чтобы не повредить резьбу;
• Надеть металлорукав на второй конец муфты и зафиксировать его хомутиком или зажимом согласно рекомендациям производителя рукава;
• Не использовать с пластиковыми или неметаллическими трубами - резьба рассчитана исключительно на металлические элементы.

Безопасность и стандарты

Муфта соответствует требованиям по степени защиты IP54 и изготовлена из материала, безопасного для пищевых и медицинских применений (AISI 304). Соответствие нормам безопасности достигается за счёт однородной структуры металла и отсутствия пористых покрытий, которые могли бы задерживать грязь или микроорганизмы.

Преимущества

• Высокая устойчивость к коррозии благодаря материалу AISI 304 - срок службы значительно выше, чем у стальных аналогов;
• Широкий температурный диапазон позволяет использовать в холодильных камерах и нагревательных системах;
• Герметичность обеспечивается плотным резьбовым соединением без необходимости дополнительных уплотнителей;
• Легко моется и не требует специального обслуживания - идеально для санитарных зон;
• Физическая прочность - выдерживает механические нагрузки и вибрацию.

Ограничения применения

• Не предназначен для использования внутри трубопроводов под давлением выше атмосферного - не является компонентом давления;
• Не следует применять в средах с постоянным погружением в воду - степень защиты IP54 не гарантирует герметичность при длительном контакте с жидкостью;
• Не совместим с трубами и рукавами других типов резьбы - например, метрической или NPT;
• Не рекомендуется для применения в средах с высоким содержанием хлора (например, морская вода) - хотя AISI 304 устойчив, он менее стоек, чем более дорогие сплавы типа 316L.

Примеры использования

• Подключение металлорукава к выходному патрубку насоса в пищевом цехе;
• Соединение проводки в холодильной камере с металлической трубой для вывода кабеля;
• Защита кабелей на конвейере в фармацевтическом производстве, где требуется регулярная мойка;
• Переход от жесткой трубы к гибкому металлорукаву в системе автоматизации станка.

Практические советы

• Проверьте диаметр трубы перед покупкой - даже если резьба 1 дюйм, реальный наружный диаметр может отличаться у разных производителей; лучше свериться с чертежом или штангенциркулем;
• При монтаже используйте смазку на основе нержавеющей стали (например, Molykote) - это предотвратит «прихватывание» резьбы при последующем демонтаже;
• Если система будет работать при температурах ниже -40 C, проверьте эластичность уплотнений в самом металлорукаве - они могут стать хрупкими;
• Артикул 83763 - единственный номер для этой модели. Убедитесь, что заказываете именно его - другие варианты СТМ имеют другую резьбу или материал.
