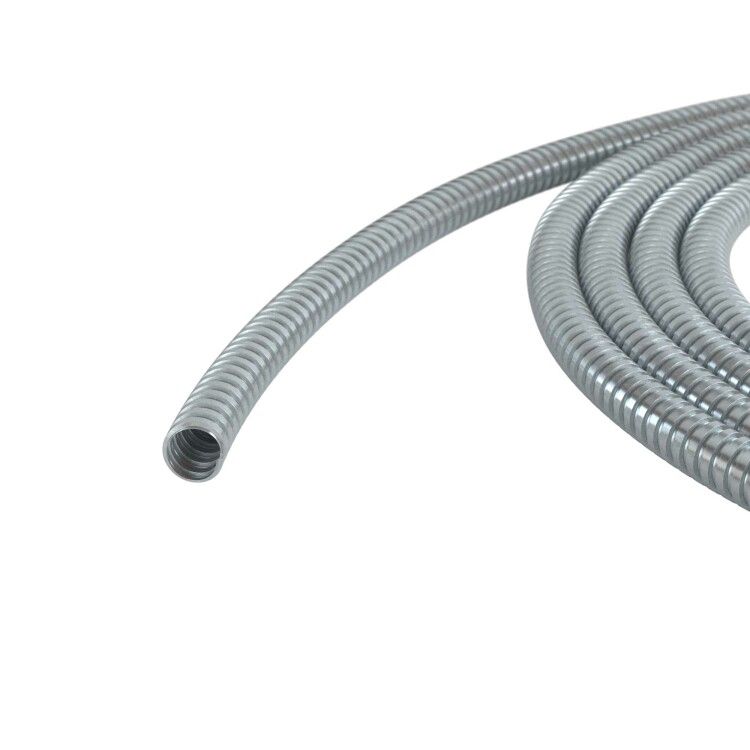

Металлорукав из оцинкованной стали DN 20мм, Dвн 20,5 мм, Dнар 24,5 IP40, 50м | 667R2024 DKC ДКС

Металлорукав из оцинкованной стали DKC (ДКС) артикул 667r2024 предназначен для защиты и организации прокладки кабелей и проводов в условиях повышенной механической нагрузки и агрессивной среды. Благодаря прочному оцинкованному корпусу и гибкой конструкции, он надежно защищает проводку в промышленных и внешних установках.

Назначение и область применения

Металлорукав DKC 667r2024 используется для прокладки электрических, телефонных, компьютерных и телевизионных кабелей, выполненных изолированными проводами или шнурами. Подходит для внутренней и наружной прокладки в помещениях с высокой влажностью, пылью, перепадами температур. Применяется в цехах, на станках, конвейерах, в распределительных щитах, на объектах ЖКХ и энергетики.

Технические характеристики

• Номинальный диаметр: 20 мм
• Внутренний диаметр: 20,5 мм - позволяет пропускать кабели сечением до 16–20 мм2
• Наружный диаметр: 24,5 мм - обеспечивает совместимость со стандартными фитингами
• Длина: 50 метров - одна бухта покрывает значительные трассы без стыков
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, но не от воды
• Температура эксплуатации: от –60 C до +250 C - выдерживает экстремальные условия
• Прочность на разрыв: 500 Н - устойчив к растяжению при монтаже и вибрации
• Статический радиус изгиба: 50 мм - минимальный изгиб без повреждения структуры
• Покрытие: оцинкованная сталь - антикоррозийная защита
• Горючесть: материал горюч - не применяется в зонах с риском открытого пламени
• Уплотнение: отсутствует - требует дополнительной герметизации при использовании во влажных местах
• Цвет: серый - визуально отличается от пластиковых аналогов

Совместимость и монтаж

Металлорукав DKC 667r2024 совместим с фланцевыми, муфтовыми и болтовыми соединениями стандарта G1/2" и M20x1,5. Для монтажа используются специальные зажимы и переходники. Установка возможна вручную - гибкая конструкция легко принимает нужную форму без инструментов. Кабели заправляются через торец; рекомендуется использовать направляющие для предотвращения перегибов. Максимальный угол изгиба - 90° при радиусе не менее 50 мм.

Безопасность и стандарты

Соответствует требованиям ГОСТ 14254-96 (МЭК 529-89) по степени защиты IP40. Материал не содержит свинца и других токсичных компонентов. Электрические свойства: металлорукав имеет проводящую поверхность - при необходимости требуется заземление. Изоляционные свойства отсутствуют - не является самостоятельным изолирующим элементом.

Преимущества

• Высокая механическая прочность - выдерживает давление, удары, сдавливание
• Широкий температурный диапазон - работает в холодильниках, печных камерах, на улице зимой
• Оцинкованное покрытие - долговечность даже в сыром воздухе
• Усиленный замок - сохраняет целостность при многократном изгибе
• Гибкость - не требует сложного оборудования для формирования маршрута
• Длина 50 м - снижает количество стыков и время монтажа

Ограничения применения

• Не предназначен для прокладки в воде или подземно - степень защиты IP40 не защищает от жидкости
• Не подходит для взрывоопасных зон - материал горюч, не имеет взрывозащиты
• Требует обязательного заземления при использовании в системах с напряжением выше 50 В
• Не следует применять там, где есть контакт с кислотами, щелочами или хлорсодержащими веществами - оцинковка может разрушаться
• Отсутствие уплотнений - необходимо дополнительно герметизировать входы/выходы кабелей

Примеры использования

• Защита силовых кабелей на конвейере в пищевой промышленности
• Прокладка сигнальных проводов между станками в металлообработке
• Интерьерная прокладка в производственных цехах с частой мойкой
• Подключение датчиков в суровых климатических условиях (например, на элеваторах или в холодильных комплексах)
• Обвязка трубопроводов с термическими датчиками при температурах до 200 C

Практические советы

• Перед монтажом проверьте внутренний диаметр 20,5 мм - убедитесь, что кабель не превышает этот размер с учетом изоляции
• При изгибе используйте опору - не допускайте резких углов меньше 50 мм радиуса
• Закрепляйте металлорукав каждые 1–1,5 м, особенно при вертикальной прокладке
• На выходах кабелей обязательно установите резиновые или пластиковые вводы - они предотвратят перетирание изоляции
• Для влажных помещений комбинируйте с герметичными вводами IP65/IP67
• При длительной эксплуатации при температурах выше 150 C периодически осматривайте состояние оцинковки
