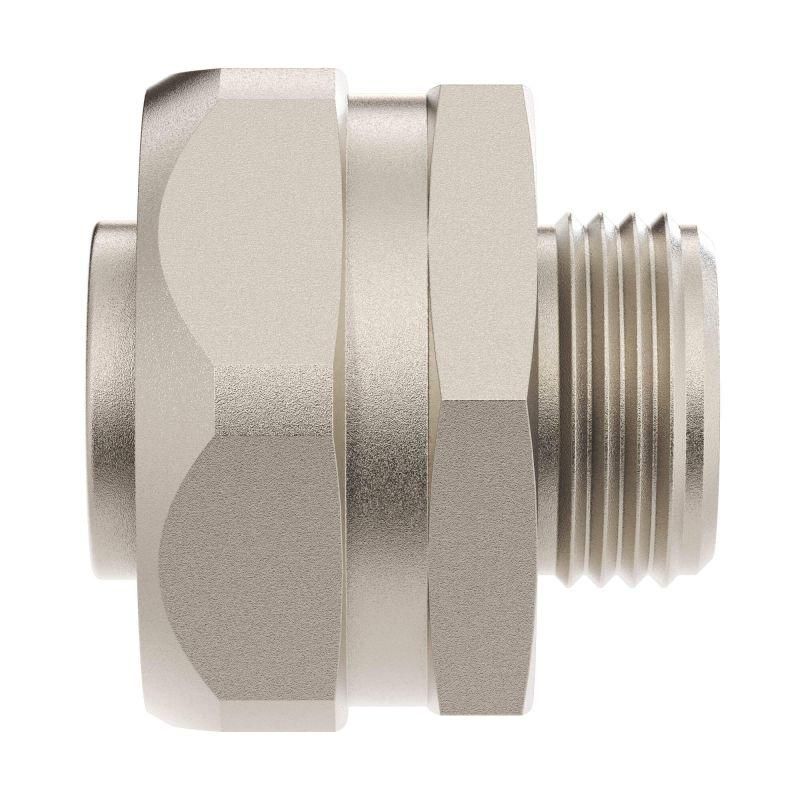

Муфта металлорукав-коробка Cosmec DN 20 M20x1.5 наружная резьба DKC 6014-2020

Муфта металлорукав-коробка DKC 6014-2020 обеспечивает надёжное соединение металлорукава диаметром 20 мм с корпусами оборудования через резьбу M20×1,5. Изготовлена из никелированной латуни, подходит для прокладки кабелей в промышленных условиях.

Назначение и область применения

Муфта металлорукав-коробка DKC 6014-2020 предназначена для ввода металлорукава в электрические шкафы, распределительные коробки, панели управления и другое оборудование. Она создаёт герметичный и механически прочный переход между гибким металлическим рукавом и жёстким корпусом. Применяется там, где требуется защита кабелей от механических повреждений, влаги и пыли - например, на станках, конвейерах, в системах автоматизации.

Технические характеристики

• Номинальный диаметр металлорукава: 20 мм
• Тип резьбы: наружная, M20×1,5
• Материал корпуса: латунь с никелированным покрытием
• Цвет: серый
• Рабочий температурный диапазон: от –40 C до +80 C
• Тип соединения: резьбовое
• Конструкция: муфта с наружной резьбой

Совместимость и монтаж

Муфта DKC 6014-2020 совместима с металлорукавами внутренним диаметром 20 мм. Устанавливается путём ввинчивания в подготовленное резьбовое отверстие в корпусе оборудования. Для плотного прилегания рекомендуется использовать комплектующие: уплотнительную прокладку и контргайку (приобретаются отдельно). Перед установкой проверьте соответствие шага резьбы - M20×1,5 соответствует стандартному метрическому шагу, что исключает перекосы при затяжке.

Преимущества

• Никелированное покрытие защищает латунь от окисления и коррозии, продлевая срок службы в агрессивных средах
• Высокая механическая прочность материала позволяет выдерживать нагрузки при монтаже и эксплуатации
• Стандартная резьба M20×1,5 обеспечивает широкую совместимость с большинством промышленных корпусов и распределительных коробок
• Устойчивость к экстремальным температурам делает её пригодной для работы в холодных цехах и нагреваемых зонах

Ограничения применения

• Не предназначен для использования в условиях постоянного погружения в жидкости - не имеет защиты IP67/68
• Не следует применять с металлорукавами диаметром менее 19 мм или более 21 мм - возможна потеря герметичности
• При использовании в вибрационных системах необходимо фиксировать муфту контргайкой, чтобы предотвратить саморазвинчивание

Примеры использования

• Подключение металлорукава к входному отверстию электрощита на производстве
• Ввод кабелей в корпуса частотных преобразователей
• Соединение гибкого провода с распаечной коробкой на линии конвейера
• Фиксация металлорукава на пульте управления станка с ЧПУ

Практические советы

• Перед монтажом убедитесь, что резьба в корпусе точно соответствует M20×1,5 - использование несоответствующих элементов вызывает деформацию или протечки
• Для лучшей герметизации используйте резиновые или силиконовые прокладки, особенно в помещениях с повышенной влажностью
• Затягивайте муфту рукой, затем доверните ключом на ¼ оборота - переусердствовать нельзя, чтобы не повредить тонкостенную латунь
• Если планируете многократную сборку/разборку, выбирайте вариант с контргайкой - она снижает риск потери герметичности после нескольких циклов
