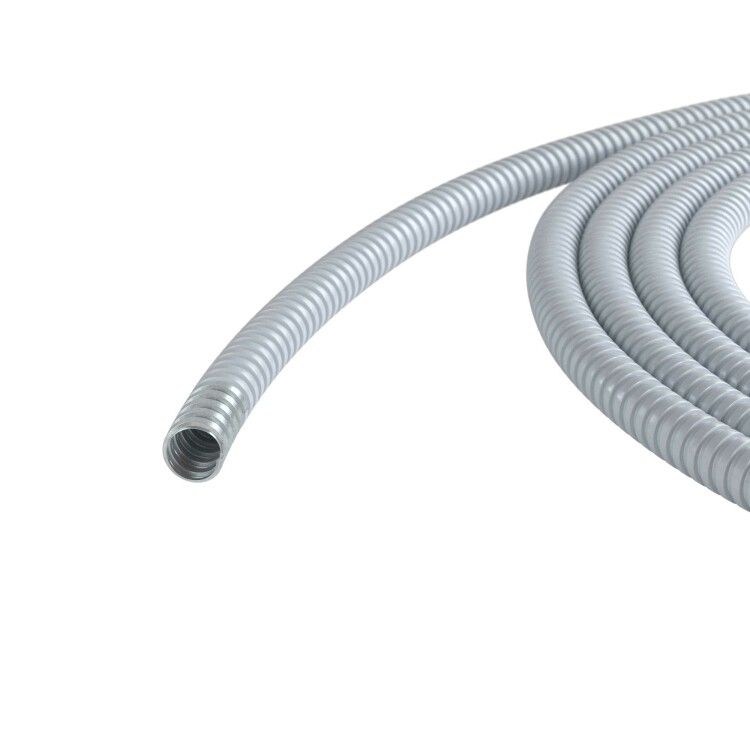

Металлорукав в ПВХ изоляции DN 20мм Dвн.20.5мм Dнар.25.5мм без протяжки сер. (уп.50м) DKC 6071R-020 ДКС

Металлорукав DKC (ДКС) 6071r-020 - это гибкая металлическая трубка с ПВХ-изоляцией, предназначенная для защиты кабелей и проводов в условиях повышенной влажности, запылённости и механических воздействий. Благодаря степени защиты IP67 и прочному корпусу, металлорукав DKC 6071r-020 подходит для прокладки в сложных средах, включая производственные цеха и outdoor-зоны.

Назначение и область применения

Металлорукав DKC 6071r-020 используется для защиты электрических кабелей и проводов от повреждений, влаги, пыли, масел и химических веществ. Подходит для прокладки внутри зданий и на открытых площадках, где требуется надёжная защита с возможностью герметизации. Применяется в системах автоматизации, на конвейерах, в станках, в пищевой и химической промышленности, а также там, где есть риск попадания воды или агрессивных жидкостей.

Технические характеристики

• Номинальный диаметр: 20 мм - соответствует стандартным размерам для пропуска кабелей до 12–15 мм2
• Внутренний диаметр: 20,5 мм - позволяет легко протянуть кабели без перегибов
• Наружный диаметр: 25,5 мм - обеспечивает достаточную толщину стенки для механической защиты
• Длина бухты: 50 метров - оптимальна для крупных объектов и минимизирует стыки
• Материал корпуса: сталь - высокая прочность и долговечность
• Изоляция: ПВХ пластикат - устойчив к маслам, щелочам и большинству бытовых растворителей
• Степень защиты: IP67 - защищает от пыли и временного погружения в воду (при использовании с уплотнительной муфтой)
• Температурный диапазон: от –45 C до +70 C - работает в холодных и жарких условиях
• Прочность на разрыв: 1000 Н - выдерживает значительные нагрузки при установке и эксплуатации
• Статический радиус изгиба: 60 мм - минимальный радиус, при котором сохраняется целостность конструкции
• Гибкость: да - легко формируется вокруг препятствий без специнструментов
• Распространяет горение: да - материал ПВХ поддерживает горение, требует соблюдения правил противопожарной безопасности
• Соответствие стандарту: DIN EN 61386-23 - соответствует европейским требованиям к электроустановочным каналам

Совместимость и монтаж

Металлорукав DKC 6071r-020 совместим со стандартными фитингами и муфтами для металлорукавов. Для достижения степени защиты IP67 необходимо использовать уплотнительную муфту 66BTP (не входит в комплект). Монтаж выполняется путём протяжки кабеля через внутреннее пространство рукава, после чего закрепляются крепления и уплотнители. Учитывайте посадочный диаметр 60 мм - не изгибайте рукав круче этого значения, чтобы не повредить структуру. Без уплотнителей степень защиты снижается до IP44.

Безопасность и стандарты

Металлорукав DKC 6071r-020 соответствует стандарту DIN EN 61386-23, что гарантирует соответствие требованиям к механической прочности, гибкости и термостойкости. Имеет сертификат пожарной безопасности, однако сам материал ПВХ способен распространять пламя - поэтому не рекомендуется применять в местах с высоким риском возгорания без дополнительной огнезащиты. Работа при температурах выше +70 C может привести к деформации изоляции.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• Уникальная конструкция замка обеспечивает целостность при изгибе
• ПВХ-изоляция устойчива к маслам, смазкам и агрессивным средам
• Гибкость позволяет прокладывать трассы с множеством поворотов
• IP67 при использовании с уплотнителем - идеально для влажных и грязных помещений
• Длинная бухта (50 м) снижает количество стыков и ускоряет монтаж

Ограничения применения

• Не применяется в местах с постоянным погружением в воду - IP67 рассчитана лишь на временное воздействие
• ПВХ-изоляция горюча - нельзя использовать в зонах с открытым огнём или высокой температурой поверхностей (>70 C)
• Без уплотнительной муфты 66BTP степень защиты не достигает IP67 - обязательна установка аксессуара
• Не предназначена для прямого контакта с острыми предметами - внешняя оболочка может быть повреждена
• Запрещено использование в взрывоопасных зонах без дополнительного оформления

Примеры использования

• Защита кабелей управления на конвейерных линиях в пищевых цехах
• Прокладка силовых кабелей в сырых подвалах и на улице
• Обвязка оборудования с частыми мойками (например, в фармацевтике)
• Подключение датчиков и исполнительных механизмов в условиях пыли и вибраций
• Монтаж в системах автономного освещения на производстве

Практические советы

• Перед монтажом проверьте, что внутренний диаметр 20,5 мм достаточно для вашего кабеля - не перегружайте рукав более чем 3–4 кабелями одновременно
• Для получения IP67 обязательно используйте уплотнительную муфту 66BTP - она продается отдельно
• При изгибе не превышайте радиус 60 мм - иначе можно повредить структуру спирали
• Фиксируйте металлорукав DKC 6071r-020 с шагом не более 1,5 м, особенно в вертикальных участках
• Храните бухту в сухом месте при температуре от –15 C до +30 C - экстремальные условия могут изменить эластичность ПВХ
• При необходимости резки используйте ножницы по металлу - не применяйте болгарку, чтобы не расплавить ПВХ-оболочку
