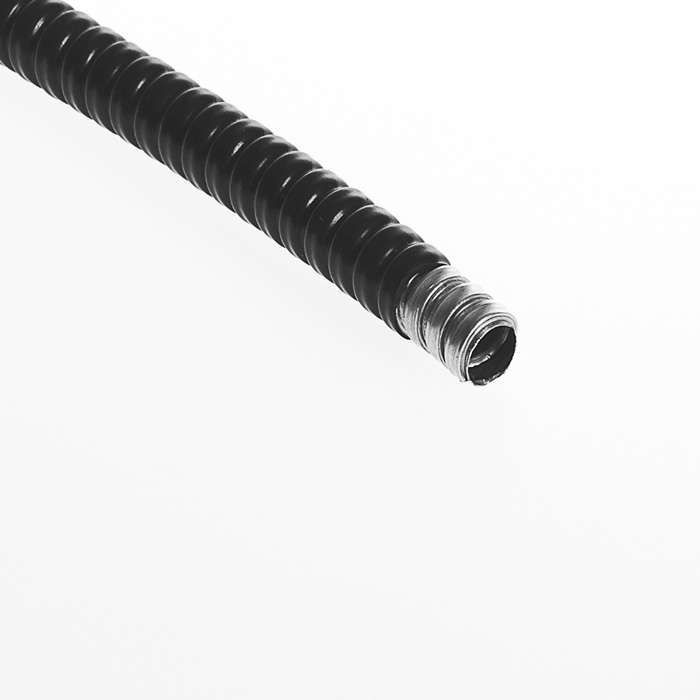

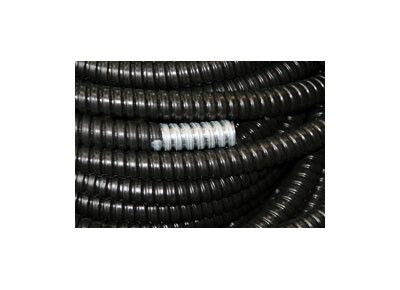

Металлорукав в ПВХ изоляции Р3-Ц-ПВХ-20 d20мм с протяжкой (уп.50м) Ruvinil TYCO РЗ-Ц-ПВХ-20

Металлорукав Р3-Ц-ПВХ-20 от Ruvinil - это жесткий защитный рукав из оцинкованной стали с ПВХ-покрытием, предназначенный для прокладки кабелей и проводов в условиях повышенной механической нагрузки и агрессивной среды. Бухта длиной 50 метров обеспечивает удобство монтажа на протяжённых трассах, а степень защиты IP66 гарантирует надёжную изоляцию от пыли и мощных струй воды.

Назначение и область применения

Металлорукав Р3-Ц-ПВХ-20 используется для защиты электрических кабелей, сигнальных линий, шнуров управления и других проводников от внешних воздействий. Подходит для прокладки в помещениях и на улице, особенно там, где есть риск ударов, истирания, попадания пыли или брызг воды. Применяется в промышленных зонах, на конвейерах, в машиностроении, на транспорте, в энергообъектах и объектах с высокой влажностью.

Технические характеристики

• Тип: металлорукав с ПВХ-изоляцией
• Материал корпуса: оцинкованная стальная лента
• Наружный диаметр: 22 мм
• Внутренний диаметр: 18,7 мм - позволяет пропускать кабели до 14–16 мм в диаметре
• Длина бухты: 50 м
• Цвет: чёрный (ПВХ-покрытие)
• Степень защиты: IP66 - полная защита от пыли и струй воды под давлением
• Температурный диапазон: от -50 C до +60 C - работает в холодных и жарких условиях
• Гибкость: жесткая - требует фиксации через опоры, не подходит для частых изгибов
• Прочность при сжатии: 750 Н - выдерживает значительные нагрузки без деформации

Совместимость и монтаж

Металлорукав Р3-Ц-ПВХ-20 совместим со стандартными фитингами и муфтами для металлорукавов диаметром 20 мм. Для установки используйте зажимы, хомутики или крепления с внутренним диаметром не менее 22 мм. Учитывайте минимальный радиус изгиба - не менее 150 мм, чтобы не повредить структуру. Кабель заводится через специальные вводы; сам рукав не предназначен для самостоятельного герметичного ввода - требуется дополнительная запорная арматура. Монтаж возможен как горизонтально, так и вертикально, но в местах перегибов рекомендуется применять направляющие.

Безопасность и стандарты

Изделие соответствует требованиям к степени защиты IP66, что подтверждает его способность работать в условиях сильного загрязнения и влаги. Материалы (оцинкованная сталь и ПВХ) не поддерживают горение и не выделяют токсичных веществ при нормальных температурах. Соответствует ГОСТ Р 50571.5.52 и международным нормам IEC 61386-21 для защитных трубопроводов.

Преимущества

• Высокая прочность против сдавливания - 750 Н - предотвращает повреждение кабелей при случайном контакте с оборудованием
• Защита IP66 делает его пригодным для открытых площадок, цехов с мойкой, уличных трасс
• ПВХ-покрытие снижает коррозию, улучшает эстетику и уменьшает трение при прокладке
• Широкий температурный диапазон (-50…+60 C) позволяет использовать в суровом климате
• Удобная бухта по 50 м - минимизирует количество стыков и ускоряет монтаж

Ограничения применения

• Не подходит для частых изгибов - жёсткая конструкция не рассчитана на динамические движения
• Не является герметичной системой: для полноценной защиты кабелей от влаги внутри рукава нужны дополнительные вводы с уплотнениями
• Не применяется в средах с постоянным воздействием растворителей, масел или агрессивных химикатов - ПВХ может разрушаться
• Не рекомендован для прокладки в местах с постоянной вибрацией выше 10 Гц - возможна усталостная деформация металла

Примеры использования

• Защита силовых кабелей на конвейерной ленте в пищевой промышленности
• Прокладка сигналов управления в автоматических линиях с частой мойкой
• Монтаж кабелей на уличных осветительных столбах и в распределительных щитах
• Фиксация проводов на мобильных станках, где есть риск удара инструментом
• Прокладка в холодильных камерах и на открытых терминалах при низких температурах

Практические советы

• Перед монтажом проверьте внутренний диаметр (18,7 мм) - суммарный диаметр всех кабелей не должен превышать 40% от этого значения
• При резке используйте ножницы по металлу - острые края могут повредить изоляцию кабелей
• Не допускайте перегибов меньше 150 мм радиуса - это сохранит целостность спирали
• Для длинных участков (>10 м) предусмотрите компенсационные петли при перепадах температур
• При работе в условиях сильной влажности всегда используйте герметичные вводы - сам рукав не герметичен
• Артикулы Р3-Ц-ПВХ-20 и РЗ-Ц-ПВХ-20 - это один и тот же продукт от Ruvinil, различаются лишь написание в каталогах
