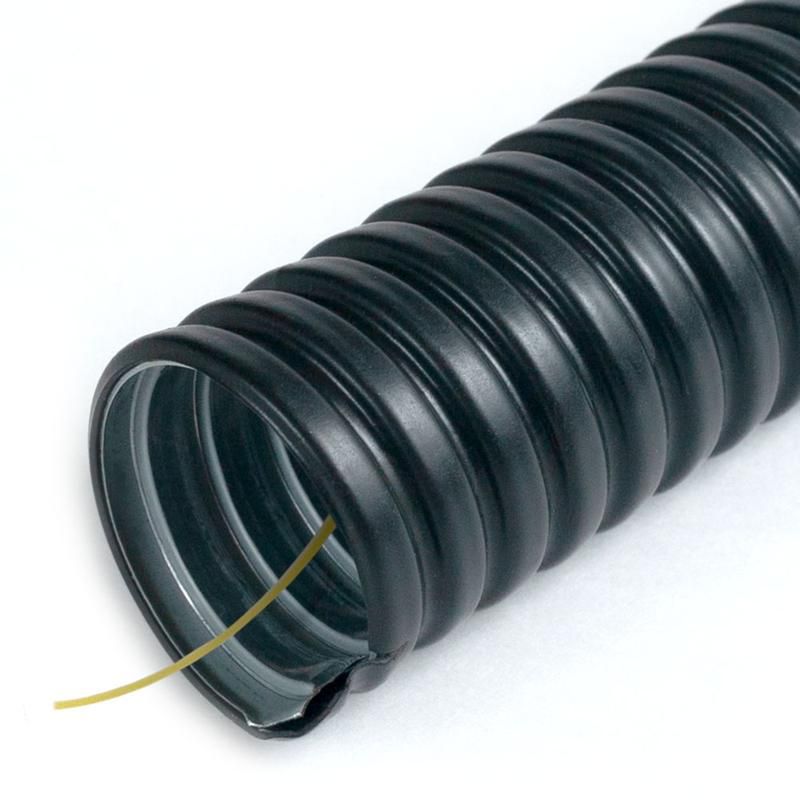

Металлорукав в ПВХ изоляции Р3-ЦП-Мр-НГ-20 с протяжкой (уп.50м) Промрукав PR04.0506 Строитель

Металлорукав в ПВХ оболочке Р3-ЦП-Мр-НГ-20 с защитой от механических повреждений (50м/уп) от бренда ПРОМРУКАВ - это гибкий защищённый канал для прокладки кабелей в условиях экстремальных температур и высоких механических нагрузок. Артикул pr04.0506 подходит для промышленного оборудования, особенно там, где важна надёжность и безопасность.

Назначение и область применения

Металлорукав в ПВХ оболочке Р3-ЦП-Мр-НГ-20 используется для защиты кабелей и проводов от механических повреждений, влаги, пыли и перепадов температур. Подходит для прокладки в холодильных установках, морозильных камерах, на производственных линиях, в цехах с агрессивной средой и на улице. Благодаря низкому пределу рабочей температуры (-50 C) применяется в регионах с суровым климатом. Применяется в системах электроснабжения, автоматизации, управления оборудованием.

Технические характеристики

• Номинальный диаметр: 20 мм - внутреннее пространство позволяет пропустить кабели до 12–14 мм в диаметре (с учётом запаса на изгиб).
• Внутренний диаметр: 18,7 мм - точный размер для расчёта прохода жил.
• Наружный диаметр: 24,1 мм - влияет на компоновку в шкафах и креплениях.
• Материал корпуса: оцинкованная стальная лента - обеспечивает прочность и коррозионную стойкость.
• Оболочка: ПВХ пониженной горючести с повышенной холодостойкостью - сохраняет эластичность даже при -50 C.
• Степень защиты IP66: полностью защищён от пыли и мощных струй воды - подходит для влажных помещений и уличной прокладки.
• Температура эксплуатации: от -50 C до +70 C - работает в Arctic-условиях и рядом с нагреваемым оборудованием.
• Разрывное усилие: 750 Н - выдерживает значительные растягивающие нагрузки.
• Статический радиус изгиба: 130 мм - минимальный допустимый радиус при фиксированном изгибе без повреждения.
• Длина бухты: 50 метров - удобно для крупных объектов, снижает количество соединений.
• Наличие протяжки: да - встроенный стальной трос упрощает затяжку кабеля внутри рукава.
• Цвет: чёрный - устойчив к УФ-излучению, не выгорает на солнце.
• Электроизоляционные свойства: ПВХ оболочка не проводит ток - исключает риск пробоя на корпус.

Совместимость и монтаж

Металлорукав в ПВХ оболочке Р3-ЦП-Мр-НГ-20 совместим с фитингами и муфтами, рассчитанными на наружный диаметр 24,1 мм. Для крепления используйте хомуты, кронштейны или специальные зажимы с внутренним диаметром не менее 25 мм. Протяжка позволяет легко втянуть кабель через всю бухту - не требует дополнительных инструментов. Не рекомендуется применять с инструментами, создающими точечные удары - возможна деформация стенок. Соединения выполняются с помощью герметичных переходников, если требуется уровень защиты выше IP66.

Безопасность и стандарты

• Соответствует ГОСТ 20.57.406-81 - устойчивость к солнечному излучению.
• Соответствует ГОСТ Р 53313-2009 - самозатухание при воздействии открытого пламени, не поддерживает горение при групповой прокладке.
• Выдерживает ударную нагрузку 2 Дж по ГОСТ Р МЭК 61386.1 - устойчив к случайным ударам.
• Степень защиты IK07 по ГОСТ IEC 62262-2015 - выдерживает удар 1,4 Дж (эквивалент 0,2 кг, падающего с 70 см).
• Климатическое исполнение УХЛ 1 - предназначено для работы в условиях умеренного и холодного климата с контролируемой влажностью.

Преимущества

• Высокая механическая прочность - превосходит гофрированные трубы по устойчивости к сдавливанию и резанью.
• Не боится низких температур - остаётся гибким при -50 C, не трескается.
• Пожаробезопасность - не поддерживает горение, не выделяет токсичных газов при возгорании.
• Защита от внешних факторов - IP66 и IK07 обеспечивают долговечность в сложных условиях.
• Удобство монтажа - наличие протяжки экономит время при прокладке длинных участков.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP66 не равен IP68.
• Отсутствие уплотнения - требует дополнительной герметизации на входах/выходах, если нужна защита от пара или жидкостей.
• Не следует использовать в местах с частыми динамическими изгибами - радиус изгиба 130 мм ограничен; для подвижных элементов лучше выбрать гибкий кабельный канал.
• Запрещена прокладка в контакте с растворителями, маслами и агрессивными химикатами - ПВХ может разрушаться.

Примеры использования

• Прокладка силовых кабелей в холодильных камерах пищевых предприятий.
• Защита проводов от датчиков и сервоприводов на конвейерных линиях.
• Подключение освещения и управления на улице в зимних условиях (парковки, складские комплексы).
• Изоляция кабелей в производственных зонах с высокой вероятностью механических повреждений - например, около станков, погрузчиков, трансмиссионных систем.

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр (18,7 мм) соответствовал суммарному сечению кабелей - не забудьте про запас на изгиб и плотную укладку.
• При резке используйте ножницы по металлу или болгарку с диском для резки - не давите слишком сильно, чтобы не сплющить форму.
• Если прокладываете в нескольких направлениях, закрепляйте рукав каждые 1–1,5 метра - это предотвращает провисание и перегиб.
• На концах обязательно установите термоусадочные или пластиковые наконечники - они защитят кабель от перетирания о край металлорукава.
• Артикул pr04.0506 - оптимальный выбор для замены старых гофр, если нужны более высокая прочность и широкий температурный диапазон.
