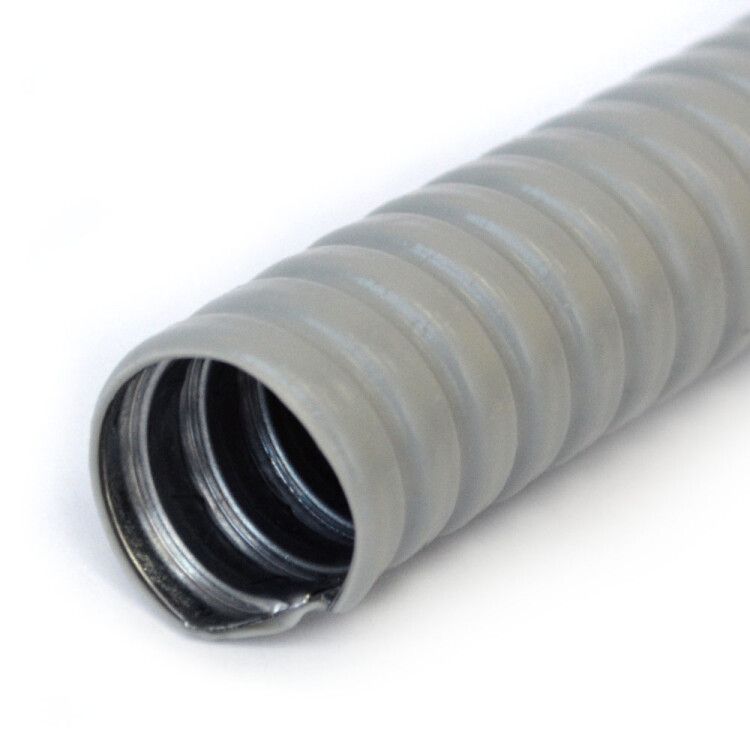

Металлорукав в ПВХ оболочке серый Р3-ЦП-НГ-20 (50м/уп) | PR04.0472 Промрукав Строитель

Металлорукав в ПВХ оболочке серый Р3-ЦП-НГ-20 (50 метров в упаковке) от ПРОМРУКАВ - гибкий защищённый канал для прокладки кабелей и трубопроводов в условиях повышенной влажности, риска механических повреждений и открытых площадок. Артикул pr04.0472 рассчитан на длительную эксплуатацию в промышленных и строительных объектах.

Назначение и область применения

Металлорукав в ПВХ оболочке серый Р3-ЦП-НГ-20 используется для защиты кабелей, проводов, резиновых шлангов и других коммуникаций от внешних воздействий. Применяется в электромонтажных работах там, где важна одновременная защита от механических ударов, влаги, химических сред и возгорания. Подходит для установки внутри стен, перекрытий, в цехах, на элеваторах, в зонах с сыпучими материалами, а также на открытом воздухе благодаря устойчивости к УФ-излучению.

Технические характеристики

• Материал корпуса: оцинкованная сталь - обеспечивает прочность и коррозионную стойкость;
• Оболочка: ПВХ пластикат - диэлектрик, не горюч, устойчив к солнцу и влаге;
• Диаметр: 20 мм - внутренний проход для кабелей до 18–19 мм в диаметре;
• Степень защиты IP66: полная герметизация от пыли и мощных струй воды;
• Температурный режим: от –30 C до +70 C - работает в холодных и жарких условиях;
• Разрывное усилие: 750 Н - выдерживает значительные нагрузки на растяжение;
• Статический радиус изгиба: 130 мм - минимальный допустимый радиус при фиксированном изгибе;
• Гибкость: эластичный - легко формируется вручную без специальных инструментов;
• Длина бухты: 50 м - оптимальный объём для крупных участков прокладки;
• Цвет: серый - совместим с большинством промышленных интерьеров и не требует окраски;
• Уплотнение: отсутствует - требуется дополнительная герметизация на концах при необходимости;
• Производство: по ТУ 25.99.29-002-52715257-2017 - соблюдены нормы качества для электрооборудования.

Совместимость и монтаж

Металлорукав в ПВХ оболочке серый Р3-ЦП-НГ-20 совместим со всеми типами кабелей и шлангов, подходящих по внешнему диаметру. Для монтажа используйте стандартные клеммы, муфты и переходники с резьбой G½" или G¾". Посадочный диаметр 20 мм требует точного подбора вставляемых элементов - не рекомендуется заполнять более чем на 40% сечения для сохранения гибкости и теплоотдачи. Концы рукава необходимо закрывать термоусадкой, пластиковыми колпачками или металлическими наконечниками, так как уплотнение в комплекте отсутствует.

Безопасность и стандарты

Металлорукав в ПВХ оболочке серый Р3-ЦП-НГ-НГ-20 соответствует требованиям пожарной безопасности: ПВХ-оболочка самозатухающая, не распространяет пламя. Электрическая изоляция предотвращает пробой тока через корпус, снижая риск поражения. Соответствие ТУ 25.99.29-002-52715257-2017 гарантирует соответствие отечественным нормам для промышленного оборудования. Сертификаты на продукцию доступны у производителя ПРОМРУКАВ.

Преимущества

• Высокая механическая прочность за счёт стального плетения и оцинковки;
• Диэлектрическая ПВХ-оболочка исключает контакт с токоведущими частями;
• Устойчивость к влаге, маслам, щелочам и солнечному свету - подходит для улицы и сырого воздуха;
• Легкость монтажа - можно гнуть вручную без нагрева или инструментов;
• Длинная бухта (50 м) минимизирует стыки и ускоряет прокладку на больших расстояниях;
• Не требует периодического обслуживания - долговечен при правильной установке.

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP66 не заменяет IP68;
• Запрещено применять при температурах ниже –30 C и выше +70 C - возможна потеря эластичности или трещины;
• Не следует использовать в местах с постоянным динамическим изгибом - радиус изгиба 130 мм не позволяет многократные изгибы под малым углом;
• Отсутствие уплотнения требует самостоятельной герметизации входов/выходов - иначе попадание влаги возможно;
• Не рекомендуется для прокладки высоковольтных сетей свыше 1000 В - не имеет специальной изоляции для таких систем.

Примеры использования

• Прокладка силового кабеля от распределительного щита к станкам на заводе;
• Защита сигнальных проводов в пищевых цехах с мойкой оборудования;
• Переход кабеля через стены из древесины или пеноблоков - предотвращает искрообразование;
• Подключение датчиков на открытом воздухе - например, на крыше или в парковке;
• Транспортировка воздушных или пневматических шлангов в автоматизированных линиях.

Практические советы

• При прокладке длинных маршрутов используйте направляющие ролики - это снизит нагрузку на ПВХ-оболочку;
• Перед монтажом проверьте внутреннюю поверхность рукава на наличие острых кромок - они могут повредить изоляцию кабеля;
• Для вертикальных участков применяйте крепления каждые 1–1,5 м - металлорукав весит около 1,2 кг/м;
• Если нужна герметичность - после монтажа заделайте концы термоусадкой или силиконовым герметиком;
• Артикул pr04.0472 лучше заказывать целыми бухтами - цена за метр выгоднее, а количество всегда совпадает с проектом.
