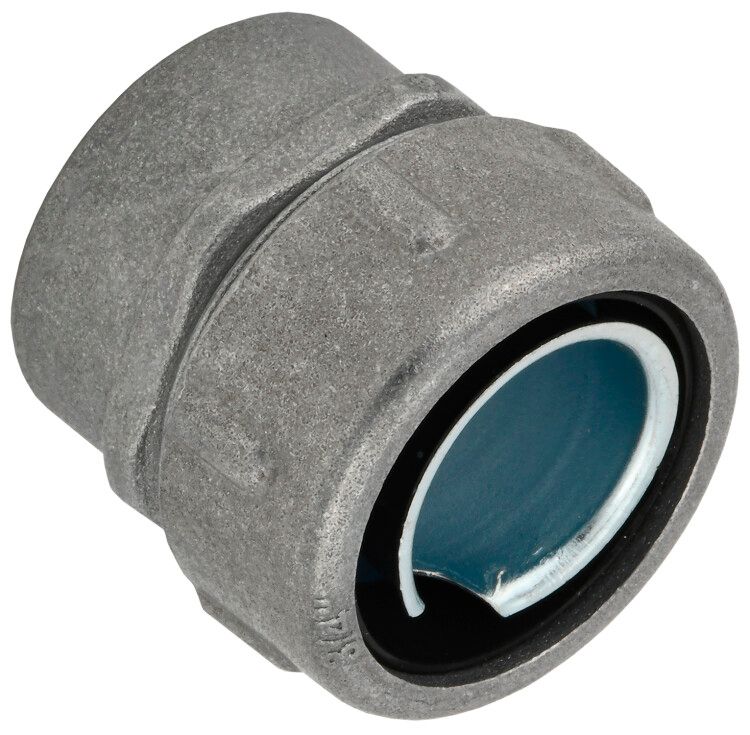

Муфта соединительная TMP20 G 3/4дюйма сплав цинка IP54 ELASTA IEK ET-MP40D-TMP-Z-G03-020

Муфта соединительная TMP20 G3/4 дюйма сплав цинка IP54 от IEK - надёжное решение для герметичного соединения металлорукава с трубой электропроводки. Благодаря прочному литому цинковому корпусу и защищённой резьбе, эта муфта обеспечивает устойчивую работу в условиях повышенной запылённости и влажности. Артикул et-mp40d-tmp-z-g03-020 соответствует серии ELASTA.

Назначение и область применения

Муфта соединительная TMP20 G3/4 дюйма сплав цинка IP54 используется для перехода между металлической трубой электропроводки и гибким металлорукавом. Применяется там, где требуется жесткая фиксация и защита от внешних воздействий - например, на участках прокладки проводов в производственных помещениях, на станках, конвейерах или в зонах с высокой запыленностью.

Технические характеристики

• Номинальный диаметр: 20 мм - подходит для металлорукавов и труб с внутренним диаметром до 20 мм;
• Степень защиты: IP54 - защита от пыли (не полностью герметично, но препятствует оседанию вредного количества пыли) и брызг воды из любого направления;
• Материал корпуса: сплав цинка, изготовлен методом литья под давлением - обеспечивает прочность и коррозионную стойкость;
• Тип конструкции: внутренняя резьба G3/4" - позволяет накручивать на трубы с наружной резьбой стандарта ГОСТ 6357;
• Длина резьбы: 12 мм - достаточна для плотного и надёжного соединения;
• Общая длина: 37 мм - компактный размер для установки в ограниченном пространстве;
• Вращающаяся конструкция: да - корпус можно поворачивать вокруг оси после затяжки, что упрощает выравнивание направления рукава;
• Неразъёмная: да - не предусматривает демонтажа без повреждения, рассчитана на постоянную установку;
• Исполнение: прямолинейное - соединяет элементы по одной оси без угловых отклонений.

Совместимость и монтаж

Муфта совместима с трубами и металлорукавами, имеющими наружную цилиндрическую резьбу G3/4". Для монтажа достаточно навинтить её на трубу до упора, затем вставить в противоположный конец металлорукав и закрепить хомутом. Учитывайте посадочный диаметр - он должен точно соответствовать 20 мм. Поскольку муфта неразъёмная, перед установкой проверьте правильность расположения всех элементов системы.

Безопасность и стандарты

Произведена в соответствии с требованиями серийной линейки ELASTA от IEK. Соответствует нормам безопасности для электроустановок в условиях средней степени опасности. Стандарт IP54 обеспечивает безопасную эксплуатацию в помещениях с возможным попаданием влаги и пыли, но не предназначен для открытых площадок или постоянного контакта с водой.

Преимущества

• Высокая механическая прочность благодаря литому цинковому корпусу;
• Возможность поворота корпуса после затяжки - удобство при точной ориентации рукава;
• Уплотнённая резьба снижает риск протечек и проникновения пыли;
• Компактная форма - легко помещается даже в стеснённых условиях;
• Не требует дополнительных уплотнителей - резьба уже герметична при правильной затяжке.

Ограничения применения

• Не применяется в условиях постоянного погружения в воду или высоких гидростатических нагрузок - степень защиты IP54 недостаточна для таких задач;
• Не рекомендовано использовать в агрессивных химических средах - цинковый сплав может подвергаться коррозии при длительном контакте с кислотами или щелочами;
• Неразъёмная конструкция исключает возможность переустановки или замены без замены всей муфты;
• Подходит только для систем с резьбой G3/4"; несовместима с метрической или NPT резьбой.

Примеры использования

• Присоединение металлорукава к распределительному щиту на заводе;
• Фиксация гибкой трассы к выходу двигателя на конвейере;
• Переход от жёсткой стальной трубы к гибкому проводящему каналу в цехе с частыми мойками оборудования;
• Запитка светильников или датчиков в условиях производства с высокой запылённостью.

Практические советы

• Перед установкой очистите резьбу на трубе от грязи и остатков краски - это гарантирует плотное соединение;
• Не используйте силовые инструменты для затяжки - достаточно ручного ключа; перетяжка может деформировать резьбу;
• Проверьте соответствие диаметра металлорукава 20 мм - слишком большой или малый рукав не будет герметично фиксироваться;
• После монтажа проведите визуальный контроль: муфта должна быть плотно прилегающей, без люфтов и видимых трещин;
• Артикул et-mp40d-tmp-z-g03-020 - единственный вариант этой модели в серии ELASTA; аналоги других брендов могут иметь отличную резьбу или материал.
