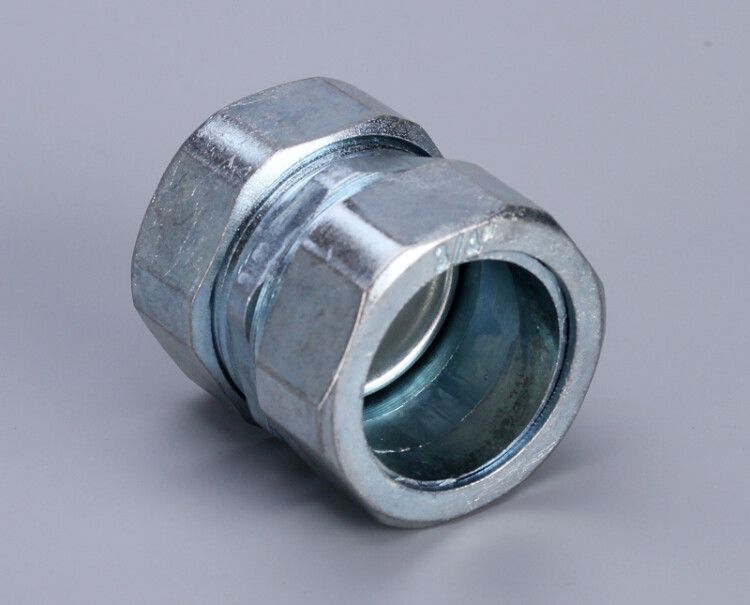

Муфта соединительная СТМ-20(3/4 ) (Fortisflex) - 61404 КВТ

Муфта соединительная СТМ-20 (3/4 дюйм) от Fortisflex и КВТ предназначена для надёжного соединения металлорукава с металлической трубой в условиях промышленной среды. Благодаря прочному цинковому сплаву и защите IP54 она выдерживает перепады температур и воздействие пыли, сохраняя герметичность даже на открытых участках.

Назначение и область применения

Муфта соединительная СТМ-20 (3/4 дюйм) используется исключительно для соединения металлорукава с жёсткой металлической трубой. Применяется в системах проводки кабелей на производствах - например, между станками, конвейерами, распределительными щитами и другими оборудованием, где требуется механическая защита и герметизация соединений. Подходит для установки внутри помещений и на улице при условии соблюдения класса защиты IP54.

Технические характеристики

• Номинальный диаметр: 20 мм - соответствует внутреннему диаметру металлорукава диаметром 20 мм;
• Тип резьбы: трубная (газовая) G 3/4 дюйма - совместима с трубами и фитингами по ГОСТ 6357;
• Длина резьбы: 13 мм - обеспечивает плотное завинчивание без перекосов;
• Общая длина: 26 мм - компактная форма для ограниченных пространств;
• Наружный диаметр: 27,4 мм - позволяет легко проходить через отверстия в панелях;
• Материал корпуса: сплав цинковый - высокая коррозионная стойкость и достаточная прочность для промышленных нагрузок;
• Защитное покрытие: оцинкованное - дополнительно повышает долговечность против ржавчины;
• Степень защиты IP54: защита от пыли (не полностью герметично, но препятствует оседанию вредных частиц) и брызг воды из любого направления;
• Температура эксплуатации: от –60 C до +120 C - работает в холодильных камерах и рядом с нагревательным оборудованием;
• Цельность: да - однокомпонентная конструкция без сборки, снижает риск утечки;
• Цвет: стальной - едва заметный матовый оттенок, не требует окраски после монтажа.

Совместимость и монтаж

Муфта соединительная СТМ-20 (3/4 дюйм) имеет наружную резьбу и предназначена для ввинчивания в гнездо металлорукава с внутренней резьбой. Совместима с следующими типами металлорукавов: МРПИнг NORD, МРПИнг(INOX), МР(INOX), Р3-ЦПнг-LS, Р3-ЦПнг-LS с протяжкой и Р3-ЦХ. Для правильного монтажа необходимо использовать ключ подходящего размера - резьба G 3/4 требует усилия, но не допускает перегрузки. Убедитесь, что резьба на трубе также является трубной (газовой), а не метрической - смешивание типов вызывает течь и повреждение резьбы.

Безопасность и стандарты

Муфта соединительная СТМ-20 (3/4 дюйм) соответствует требованиям по степени защиты IP54, что гарантирует безопасную работу в помещениях с повышенной запылённостью и возможностью попадания брызг воды. Соответствие материалам и исполнению проверено в рамках сертифицированных производственных процессов Fortisflex и КВТ. Не предназначен для использования во взрывоопасных зонах без дополнительной защиты.

Преимущества

• Высокая механическая прочность благодаря цельному цинковому сплаву - не деформируется при затяжке;
• Устойчивость к коррозии за счёт оцинкованного покрытия - продлевает срок службы в агрессивных средах;
• Широкий температурный диапазон - можно применять в холодильных установках и возле печей;
• Простота монтажа - одна деталь вместо двух, не требует уплотнителей или герметиков;
• Компактность - минимальная длина (26 мм) экономит место в шкафах и на трассах.

Ограничения применения

• Не подходит для соединения с пластиковыми или неметаллическими рукавами - резьба рассчитана только на металлические элементы;
• IP54 не обеспечивает полную герметичность - нельзя использовать в условиях постоянного контакта с водой или подводной установки;
• Запрещено использование в зонах с взрывоопасной средой без специального оформления оборудования;
• Не рекомендуется многократная демонтаж-монтаж - резьба может износиться после 5–7 циклов.

Примеры использования

• Подключение металлорукава к выходу силового кабеля на станке ЧПУ;
• Соединение кабельной трассы с металлической трубой в цехе по производству пищевых продуктов;
• Фиксация проводки от щита управления к датчикам на конвейере с частыми мойками;
• Прокладка сигнальных кабелей в холодильном модуле с температурой ниже –40 C.

Практические советы

• Перед монтажом проверьте соответствие резьбы: используйте пробник G 3/4 - если резьба на трубе не совпадает, муфта не будет герметичной;
• Не применяйте силовые ключи без контроля момента - переутяжка может растрескать цинковый корпус;
• При установке в местах с вибрацией рекомендуется дополнительная фиксация хомутами - сама муфта не удерживает вес всей трассы;
• Для длительной работы в сырых условиях периодически проверяйте состояние оцинкованного слоя - при появлении белого налёта (коррозии цинка) замените изделие;
• Артикулы 61404 от Fortisflex и КВТ идентичны - можно менять поставщика без изменения монтажных параметров.
