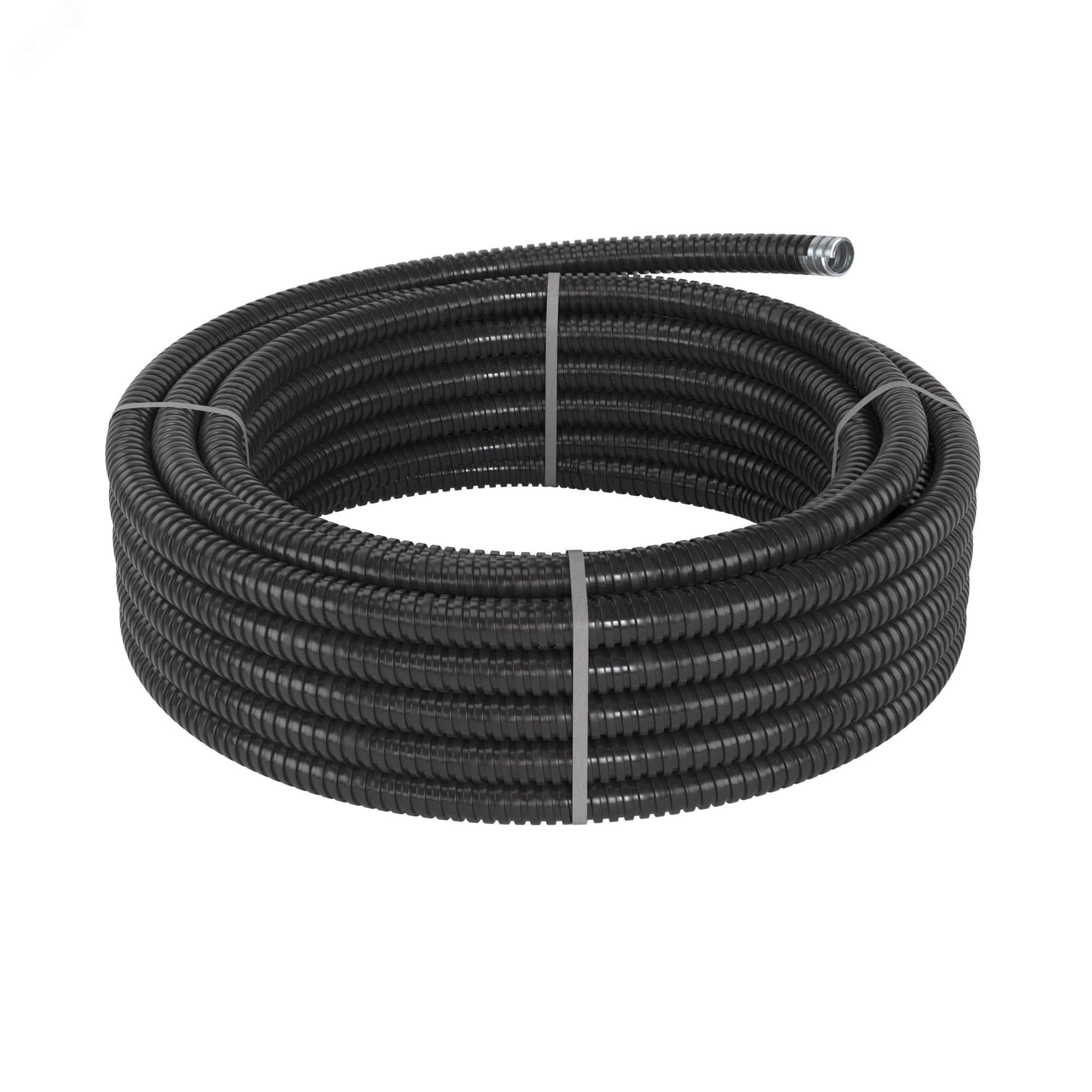

Металлорукав в ПВХ изоляции DN d20мм Dвн.20.5мм Dнар.25.5мм без протяжки черн. (уп.50м) DKC 6071R-020N ДКС

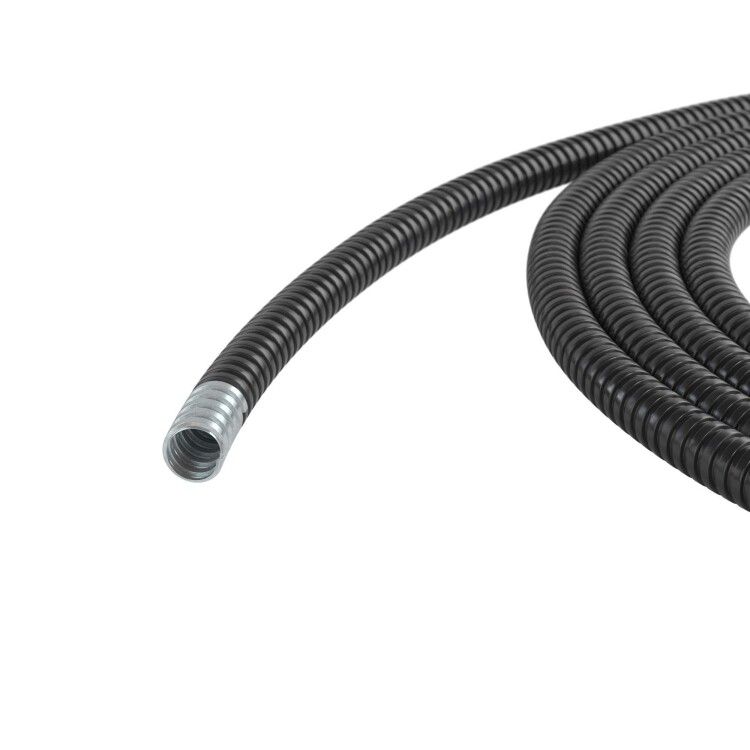

Металлорукав DKC Cosmec артикул 6071r-020n - это гибкая защищённая оболочка из стали с ПВХ-изоляцией, предназначенная для прокладки кабелей и проводов в агрессивных средах. Благодаря степени защиты IP67 и прочному корпусу, он надёжно сохраняет целостность проводки даже в условиях повышенной влажности, пыли и механических нагрузок.

Назначение и область применения

Металлорукав DKC Cosmec 6071r-020n используется для защиты электрических кабелей и проводов в местах с высоким риском повреждений: на производстве, в цехах, на транспорте, в системах автоматизации. Подходит для прокладки внутри зданий и на открытых участках, где есть контакт с маслом, смазкой, влагой или пылью. Особенно эффективен там, где требуется герметичность и долговечность - например, возле станков, конвейеров, насосных установок и распределительных щитов.

Технические характеристики

• Номинальный диаметр: 20 мм
• Внутренний диаметр: 20,5 мм - позволяет пропускать кабели с внешним диаметром до 18–19 мм
• Наружный диаметр: 25,5 мм
• Длина бухты: 50 метров
• Материал: стальная спираль с ПВХ-оболочкой
• Степень защиты: IP67 (при использовании с уплотнительной муфтой 66BTP)
• Температурный диапазон эксплуатации: от –45 C до +70 C
• Статический радиус изгиба: 60 мм - минимальный радиус, при котором не повреждается конструкция
• Прочность на разрыв: 1000 Н
• Горючесть: материал самозатухающий, имеет сертификат пожарной безопасности
• Цвет: чёрный
• Уплотнение: отсутствует в базовой комплектации - требует установки специальных фитингов для достижения IP67

Совместимость и монтаж

Металлорукав DKC Cosmec 6071r-020n совместим с фитингами и соединительными элементами серии 66BTP, которые обеспечивают герметичность и уровень защиты IP67. Для монтажа используйте ножницы по металлу или трубную резку - рез выполняется легко благодаря гибкой стальной спирали. Установите уплотнительные муфты на обоих концах перед подключением к оборудованию. Не рекомендуется перегибать рукав меньше чем на 60 мм радиусом - это снижает прочность и может повредить внутреннюю структуру. Монтаж возможен при температуре выше –15 C; при более низких температурах ПВХ становится хрупким.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности: материал обладает самозатухающими свойствами и имеет официальный сертификат. Степень защиты IP67 означает полную защиту от пыли и временное погружение в воду до 1 метра на 30 минут - при условии правильного монтажа с уплотнительными муфтами. Без них защита составляет лишь IP44. Электрические свойства: металлорукав сочетает проводящую (сталь) и изоляционную (ПВХ) функции - при необходимости можно заземлить через фитинги.

Преимущества

• Высокая механическая прочность - выдерживает давление, удары и сдавливание
• Устойчивость к маслам, смазкам и химическим веществам - не разрушается в промышленной среде
• Гибкость и удобство прокладки - легко формируется в нужную форму без потери целостности
• Уникальный замок обеспечивает равномерное распределение нагрузки при изгибе
• Защита IP67 достигается при использовании с аксессуарами - идеально для сырых и пыльных помещений
• Длительный срок службы - сталь и ПВХ не подвержены коррозии и старению при нормальных условиях

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP67 работает только при наличии уплотнителей
• При температуре ниже –45 C ПВХ теряет эластичность, что увеличивает риск трещин
• Без уплотнительных муфт 66BTP степень защиты не превышает IP44 - нельзя использовать в условиях прямого контакта с водой
• Запрещено применять в средах с открытым пламенем или высокими температурами свыше +70 C
• Не подходит для прокладки в местах с частыми резкими изгибами - превышение радиуса 60 мм вызывает деформацию

Примеры использования

• Защита кабелей управления на конвейерах в пищевой промышленности
• Подключение датчиков и исполнительных механизмов в мокрых цехах
• Прокладка силовых кабелей рядом с гидравлическими станками
• Обвязка оборудования в логистических комплексах с высокой запылённостью
• Переходы между различными зонами с изменяющимися условиями (например, из сухого помещения в влажный)

Практические советы

• Выбирайте уплотнительные муфты 66BTP - они обязательны для получения заявленной защиты IP67
• При прокладке длинных участков учитывайте посадочный диаметр 20,5 мм - не перегружайте рукав кабелями больше 18 мм в диаметре
• Для резки используйте острые инструменты - затупленные ножницы могут деформировать спираль
• Фиксируйте концы рукава с помощью зажимов или хомутов, чтобы предотвратить провисание и перегрузку
• Проверьте соответствие радиуса изгиба 60 мм - особенно при сложных маршрутах прокладки
• Храните бухту в сухом месте при температуре от –15 C до +30 C - это продлит срок годности ПВХ-оболочки
