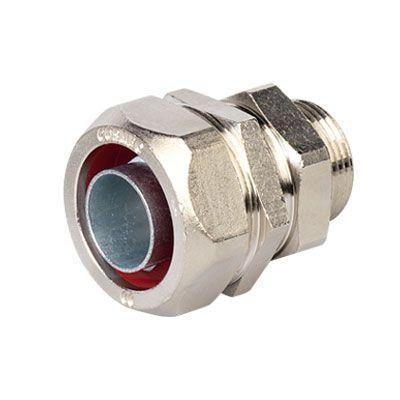

Муфта поворотная металлорукав-коробка DN 20,М25х1,5,наружная резьба | 6014-25G DKC ДКС

Муфта поворотная металлорукав-коробка DN 20 М25х1.5 наружная резьба от DKC (ДКС), артикул 6014-25g, предназначена для надёжного и поворотного соединения металлорукава с электрооборудованием, обеспечивая герметичность и возможность регулировки положения кабеля.

Назначение и область применения

Муфта поворотная металлорукав-коробка DN 20 М25х1.5 наружная резьба используется для ввода металлорукава в корпуса, шкафы, распределительные щитки и другие устройства с требованием к защите от внешних воздействий. Благодаря возможности вращения, позволяет легко вывернуть направление металлорукава без перегибов и напряжений в кабеле, что особенно важно при ограниченном пространстве или сложной трассировке проводов.

Технические характеристики

• Номинальный диаметр металлорукава: 20 мм
• Тип резьбы: наружная, M25×1.5
• Материал корпуса: латунь с никелированным покрытием
• Температурный диапазон эксплуатации: от –40 °C до +80 °C
• Исполнение: регулируемое — позволяет поворачивать вход на 360°
• Цвет: серый

Совместимость и монтаж

Муфта поворотная металлорукав-коробка DN 20 М25х1.5 наружная резьба совместима с металлорукавами внутренним диаметром, соответствующим 20 мм. Устанавливается путём завинчивания наружной резьбы M25×1.5 в подготовленное отверстие с внутренней резьбой в оборудовании или коробке. Для усиления герметизации рекомендуется использовать комплектную гайку и уплотнительную прокладку — они не входят в базовую комплектацию, но доступны отдельно.

Безопасность и стандарты

Муфта выполнена из латуни с никелированием — материал устойчив к коррозии и механическому износу. Применение в условиях с высокой влажностью, агрессивными средами и температурными колебаниями допускается благодаря рабочему диапазону от –40 °C до +80 °C. Соответствует требованиям к герметичности при правильной сборке с уплотнителем.

Преимущества

• Возможность поворота на 360° — упрощает монтаж в тесных местах и исключает перегибы кабеля
• Никелированная латунь — прочная, антикоррозийная, долговечная поверхность
• Стандартная резьба M25×1.5 — совместима с большинством промышленных коробок и шкафов
• Удобство замены и обслуживания — не требуется демонтаж всего участка при изменении ориентации

Ограничения применения

• Не предназначен для установки в зонах с постоянным погружением в жидкости — не имеет защиты IP68
• Требует наличия внутренней резьбы M25×1.5 на стороне оборудования; не работает с плоскими поверхностями без резьбы
• Не рассчитана на нагрузки выше нормальных механических — не следует использовать как опору для веса кабеля

Примеры использования

• Подключение металлорукава к распределительному щиту в цехе с частыми технологическими изменениями
• Ввод в станки ЧПУ, где необходимо часто менять угол подключения кабелей
• Фиксация металлорукава в шкафах автоматизации на объектах с вибрацией — поворот снижает риск усталостного разрушения
• Промышленные системы с жесткими требованиями к эстетике и герметичности — никелирование не царапается и легко моется

Практические советы

• Перед монтажом проверьте глубину и шаг резьбы в отверстии оборудования — M25×1.5 требует точного совпадения
• Обязательно используйте уплотнительную прокладку и гайку для достижения заявленной степени защиты
• Затягивайте муфту руками до упора, затем доверните на ¼ оборота — переусиливать нельзя, чтобы не деформировать латунь
• При работе в холоде (ниже –20 °C) предварительно прогрейте муфту — латунь становится хрупче
• Артикул 6014-25g — часть серии Cosmec от DKC, совместим с другими элементами этой линейки для унифицированного решения
