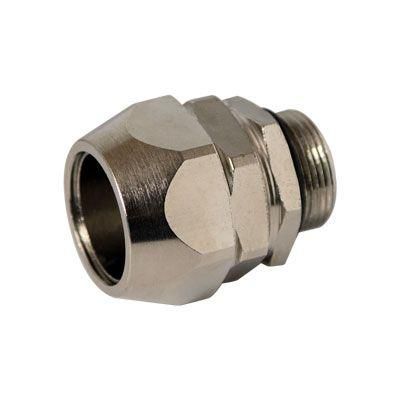

Муфта мет.рукав в изоляции оплетке-коробка DN 20, IP66, М25х1,5 | T16014-25A DKC ДКС

Муфта металлический рукав в герметичной изоляции в оплетке-коробка DN 20, IP66, М25х1,5 от бренда DKC (ДКС), артикул t16014-25a, предназначена для надежного ввода металлорукава в корпуса оборудования и обеспечения герметичного соединения. Эта муфта используется там, где важна защита от пыли, воды и механических нагрузок - например, в промышленных щитках, распределительных коробках и на станциях автоматизации.

Назначение и область применения

Муфта металлический рукав в герметичной изоляции в оплетке-коробка DN 20, IP66, М25х1,5 применяется для ввода металлорукава с герметичной изоляцией (например, серии 6071T) в электрические шкафы, распаечные коробки, панели управления и другое оборудование. Она обеспечивает плотную фиксацию оплетки с трех сторон, предотвращая её выскальзывание и повреждение. Подходит для условий с высокой запыленностью, влажностью или риском воздействия струй воды - например, на пищевых производствах, в цехах с мойкой оборудования или на открытых площадках.

Технические характеристики

• Номинальный диаметр: 20 мм - соответствует металлорукавам с внутренним диаметром около 20 мм;
• Размер резьбы: M25×1,5 - внешняя метрическая резьба для вворачивания в отверстие корпуса или коробки;
• Материал корпуса: латунь с никелированным покрытием - устойчивость к коррозии, долговечность в агрессивных средах;
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды; совместима с IP67 при правильном монтаже;
• Рабочая температура: от -40 C до +80 C - подходит для холодных и жарких помещений;
• Цвет: серый - визуально отличается от обычных пластиковых элементов, легко идентифицируется на объекте;
• Тип соединения: резьбовое - требует подготовленного отверстия с соответствующей резьбой;
• Тип конструкции: наружная резьба - муфта ввинчивается в корпус, а не крепится болтами.

Совместимость и монтаж

Муфта металлический рукав в герметичной изоляции в оплетке-коробка DN 20, IP66, М25х1,5 совместима только с металлорукавами серии 6071T и аналогичными моделями с герметичной изоляцией. Установка выполняется так:

• Подготовьте отверстие в корпусе с резьбой M25×1,5 - используйте метчик, если требуется нарезать резьбу;
• Заведите металлорукав через муфту, убедитесь, что изоляция полностью вошла в зону фиксации;
• Вкрутите муфту в корпус до упора - не перетягивайте, чтобы не деформировать резьбу;
• При необходимости установите дополнительную гайку и уплотнительную прокладку (в комплект не входят, заказываются отдельно) для усиления герметичности.

Не используйте с неметаллическими рукавами или с рукавами без герметичной изоляции - это нарушает уровень защиты IP66/IP67.

Безопасность и стандарты

Изделие соответствует требованиям к защите от пыли и воды по классу IP66. Сертифицирована для работы в условиях повышенной влажности и агрессивных сред. Никелированное покрытие снижает риск электрохимической коррозии, что важно при контакте с другими металлами. Соответствует нормам безопасности для промышленного электромонтажа в соответствии с ГОСТ Р 50030.5.1 и IEC 60947-5-1.

Преимущества

• Двойная фиксация - удерживает оплетку с боков и с торца, исключая провисание и вырыв;
• Высокая герметизация - достигает уровня IP66 даже без дополнительных уплотнителей;
• Устойчивость к коррозии - никелированная латунь служит дольше, чем сталь или незащищенная латунь;
• Термостойкость - работает в широком диапазоне температур, включая зимние условия;
• Готова к использованию - не требует сварки, клея или специнструментов.

Ограничения применения

• Не подходит для ввода в тонкостенные корпуса - резьба M25×1,5 требует достаточной толщины материала (минимум 3–4 мм);
• Не рекомендуется применять с металлорукавами других типов (не серии 6071T) - потеря герметичности;
• Не предназначен для частого демонтажа - многократное завинчивание может повредить резьбу;
• Не использовать в средах с постоянным воздействием кислот, щелочей или хлора - латунь может подвергнуться эрозии.

Примеры использования

• Ввод металлорукава в распределительный щит на производстве с мойкой оборудования;
• Подключение датчиков и исполнительных механизмов на конвейерах в пищевой промышленности;
• Фиксация кабелей в наружных шкафах управления на автозаправочных станциях;
• Соединение трубопровода с контроллером в холодильных камерах при температуре ниже -30 C.

Практические советы

• Перед монтажом проверьте, что резьба в корпусе точно соответствует M25×1,5 - малейшее несоответствие нарушит герметичность;
• Если планируете часто менять участки кабелей - закупайте запасные гайки и уплотнители (они не входят в базовый комплект);
• При работе в условиях вибраций - используйте контргайку для дополнительной фиксации;
• Не затягивайте слишком сильно - латунь мягче стали, и резьба может «задираться»;
• Артикул t16014-25a - это часть серии Cosmec от DKC (ДКС): все элементы этой серии совместимы между собой по размерам и материалам.
