Металлорукав Р3-ЦПнг-LS 20 d20мм без протяжки (уп.50м) Fortisflex 73249 КВТ

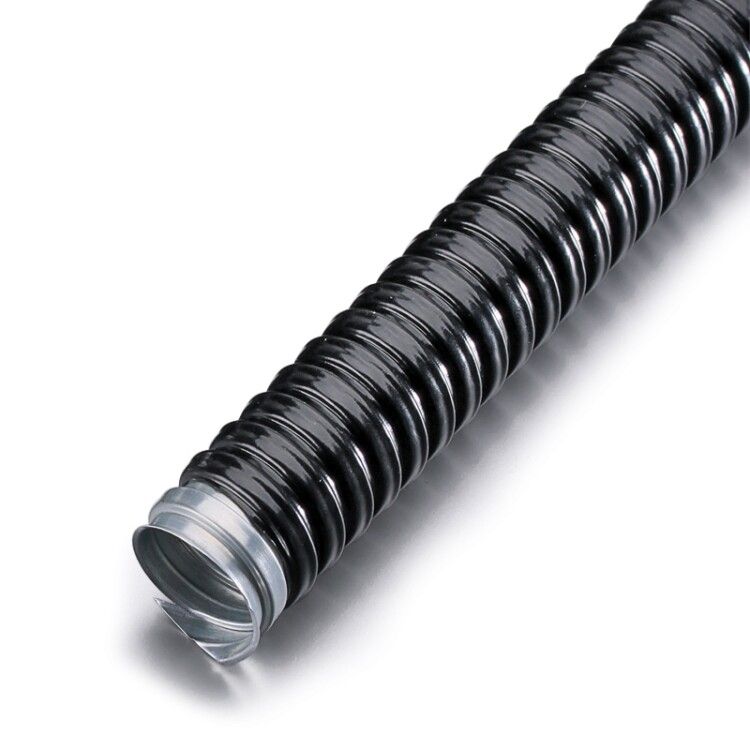

Металлорукав Р3-ЦПнг-LS 20 диаметр 20 мм без протяжки от Fortisflex — это герметичный металлический рукав с ПВХ-оболочкой, предназначенный для защиты кабелей и проводов в условиях повышенной механической нагрузки, влажности и перепадов температур. Артикул 73249 подходит как для скрытой, так и для открытой прокладки в промышленных и коммерческих объектах.

Назначение и область применения

Металлорукав Р3-ЦПнг-LS 20 диаметр 20 мм без протяжки используется для защиты кабельных линий от механических повреждений, влаги, пыли и химических воздействий. Подходит для организации скрытой и открытой проводки в зонах с высокими требованиями к безопасности. Применяется в системах вентиляции, кондиционирования, обогрева, на конвейерах, в цехах с агрессивной средой, а также для транспортировки сыпучих материалов. Может использоваться как внутри помещений, так и на улице.

Технические характеристики

• Диаметр: 20 мм — внутренний проход для кабелей, соответствует стандартному размеру для групповых проводок
• Материал корпуса: оцинкованная сталь — обеспечивает прочность и коррозионную стойкость
• Оболочка: самозатухающий ПВХ с пониженным газо- и дымовыделением (LS) — не поддерживает горение, безопасен при возгорании
• Степень защиты: IP65 — полная защита от пыли и струй воды из любого направления
• Импульсная ударопрочность: IK07 — выдерживает удар энергией 1 Дж (эквивалент 0,5 кг, падающего с 20 см)
• Рабочая температура: от –40 °C до +75 °C — подходит для холодных регионов и нагретых зон
• Температура монтажа: не ниже –5 °C — при более низких температурах материал становится хрупким
• Радиус изгиба: 60 мм — минимальный допустимый радиус при прокладке без повреждения структуры
• Разрывное усилие: 700 Н — способен выдерживать значительные осевые нагрузки
• Длина бухты: 50 м — удобна для крупномасштабных работ
• Цвет: черный — устойчив к УФ-излучению, не выцветает на солнце
• Электроизоляционные свойства — защищает от поражения электрическим током при случайном контакте
• Уплотнение: отсутствует — требует установки фитингов для герметизации концов

Совместимость и монтаж

Металлорукав Р3-ЦПнг-LS 20 диаметр 20 мм без протяжки совместим со всеми фитингами серии Fortisflex: ВМ, ВМ(90), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ, а также с модификациями INOX и ВК-М-МР. Для герметизации концов необходимо использовать подходящие муфты или переходники — рукав не имеет встроенных уплотнителей. Монтаж возможен при температуре выше –5 °C; при более низких значениях ПВХ-оболочка теряет эластичность и может треснуть. Гибкость позволяет выполнять повороты с радиусом не менее 60 мм без специального инструмента.

Безопасность и стандарты

• Соответствует требованиям UL — одобрено для использования в США и Канаде
• ПВХ-оболочка не распространяет пламя и снижает дымообразование — соответствует нормам пожарной безопасности
• Защита IP65 и IK07 обеспечивают соответствие международным стандартам IEC 60529 и IEC 62262
• Не содержит свинца и других токсичных компонентов — экологически безопасен

Преимущества

• Высокая механическая прочность благодаря стальной оцинкованной спирали
• Устойчивость к коррозии, бензину, маслам, слабым кислотам и щелочам
• Сохраняет форму и целостность при температурных колебаниях
• ПВХ-оболочка не подвержена старению под действием УФ-излучения
• Гибкость позволяет легко прокладывать рукав в труднодоступных местах
• Подходит для длительной эксплуатации в агрессивных средах

Ограничения применения

• Не предназначен для постоянного погружения в воду — IP65 не гарантирует герметичность при затоплении
• Требует обязательной установки фитингов на концах — без них не обеспечивается герметизация
• Не рекомендован для монтажа при температуре ниже –5 °C — риск растрескивания ПВХ
• Не подходит для прокладки в зонах с частыми резкими изгибами меньше 60 мм — может деформироваться
• Не является заменителем трубопровода — не рассчитан на давление жидкостей или газов

Примеры использования

• Защита силовых кабелей на производственной линии с частыми вибрациями
• Прокладка кабелей управления в системах вентиляции и кондиционирования
• Монтаж проводки в пищевых цехах — устойчив к мойкам и моющим средствам
• Открытая прокладка на фасадах зданий — устойчив к солнечному свету и перепадам температур
• Передача сигналов в автоматизированных системах с высоким уровнем ЭМИ

Практические советы

• Выбирайте фитинги Fortisflex того же диаметра — 20 мм — чтобы гарантировать плотное соединение
• При прокладке длинных участков используйте крепления через каждые 80–100 см — предотвращает провисание
• Проверьте радиус изгиба перед установкой — не допускайте углов меньше 60 мм
• При монтаже зимой согрейте бухту до комнатной температуры минимум за 2 часа
• Для защиты от внешних повреждений можно дополнительно закрепить рукав в канале или коробе
• Артикул 73249 — оптимальный выбор для проектов, где важны надежность, пожарная безопасность и долговечность
