Металлорукав Р3-Ц-20 d20мм без протяжки (уп.50м) Ruvinil TYCO

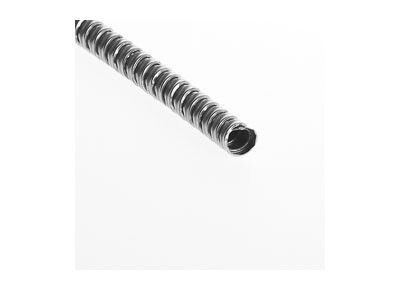

Металлорукав Рувинил Р3-Ц-20 - гибкий защитный рукав из оцинкованной стали, предназначенный для прокладки кабелей в помещениях с риском механических повреждений. Упаковка содержит 50 метров материала без протяжки, что делает его удобным для самостоятельной нарезки и монтажа в ограниченных пространствах.

Назначение и область применения

Металлорукав Рувинил Р3-Ц-20 используется для защиты кабельных линий от внешних воздействий: ударов, пережимов, истирания и случайных повреждений. Подходит для внутренней прокладки в местах с доступом обслуживающего персонала, где требуется надёжная, но компактная защита.

• Прокладка кабелей в полых стенах, за подвесными потолками и в межэтажных перекрытиях
• Использование на складах, в подсобных помещениях, офисах и административных зданиях
• Защита силовых и слаботочных проводов в зонах с высокой проходимостью

Технические характеристики

• Наружный диаметр: 22 мм
• Внутренний диаметр: 18,7 мм - позволяет пропускать кабели с суммарным сечением до ~10–12 мм2
• Материал: оцинкованная сталь - обеспечивает коррозионную стойкость в сухих и умеренно влажных средах
• Длина бухты: 50 м - оптимальна для крупных участков прокладки без стыков
• Температура эксплуатации: от -40 C до +100 C - выдерживает перепады в холодных и жарких помещениях
• Степень защиты: IP40 - предотвращает попадание твердых частиц размером более 1 мм, но не защищает от воды
• Цвет: серый - соответствует промышленному стандарту визуального отличия от других типов труб
• Горючесть: негорючий материал - не поддерживает горение, безопасен в закрытых системах

Совместимость и монтаж

Металлорукав Рувинил Р3-Ц-20 не имеет встроенной протяжки, поэтому для затяжки кабелей необходимо использовать отдельные протяжные элементы (шнур, ленту, фишку). Монтаж выполняется вручную: рукав легко гнётся, не требует специальных инструментов, но требует осторожности при резке - используйте ножницы по металлу или болгарку с диском для тонких труб.

• Не рекомендуется применять с кабелями, имеющими наружный диаметр более 16 мм - возможен пережим изоляции
• Фиксируйте концы рукава хомутиками или муфтами, чтобы исключить проскальзывание
• При прокладке через металлические конструкции - используйте пластиковые вставки для предотвращения истирания

Безопасность и стандарты

Металлорукав Рувинил Р3-Ц-20 соответствует требованиям безопасности для электромонтажа в помещениях класса П1 и П2. Относится к категории негорючих материалов. Степень защиты IP40 достаточна для сухих помещений, но не заменяет герметичные решения в сырых зонах. Для работы в условиях повышенной влажности или мытья оборудования следует выбирать рукава с IP65+.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• Устойчивость к коррозии за счёт цинкового покрытия
• Широкий температурный диапазон - работает даже в неотапливаемых помещениях зимой
• Легко режется и формируется - не нуждается в нагреве или спецоборудовании
• Экономичная длина бухты - 50 м снижает количество стыков и расходы на соединители

Ограничения применения

• Не предназначен для открытой прокладки на улице - цинк со временем окисляется при постоянном контакте с осадками
• IP40 не защищает от брызг, струй воды и пылевых масс - нельзя использовать в цехах с мойкой, на производстве с пылью
• Отсутствие протяжки усложняет монтаж длинных трасс - требует подготовки и дополнительных материалов
• Не совместим с кабелями, требующими частого изгиба (например, гибкие шнуры питания) - длительная деформация может вызвать усталостное разрушение стенок

Примеры использования

• Прокладка сетевых кабелей между этажами офисного здания через подпотолочные каналы
• Защита проводов от датчиков и светильников в складских помещениях с перемещаемыми стеллажами
• Обвязка кабелей управления на автоматических линиях внутри закрытых щитов
• Монтаж сигнализационных проводов в подвале с низкой влажностью и минимальным риском попадания влаги

Практические советы

• Перед монтажом проверьте внутренний диаметр рукава - он должен быть минимум на 2–3 мм больше суммы наружных диаметров всех кабелей
• При нарезке бухты используйте мерную ленту - точность важна для равномерного распределения нагрузки
• Не перегибайте металлорукав Рувинил Р3-Ц-20 радиусом менее 100 мм - это может сплющить гофру и нарушить целостность
• Для многократного использования - запасайте 5–10% длины сверх расчетной, чтобы компенсировать погрешности и будущую модификацию трассы
• Храните бухту в сухом месте - влага способствует образованию белого налёта на цинке, хотя не влияет на функциональность
