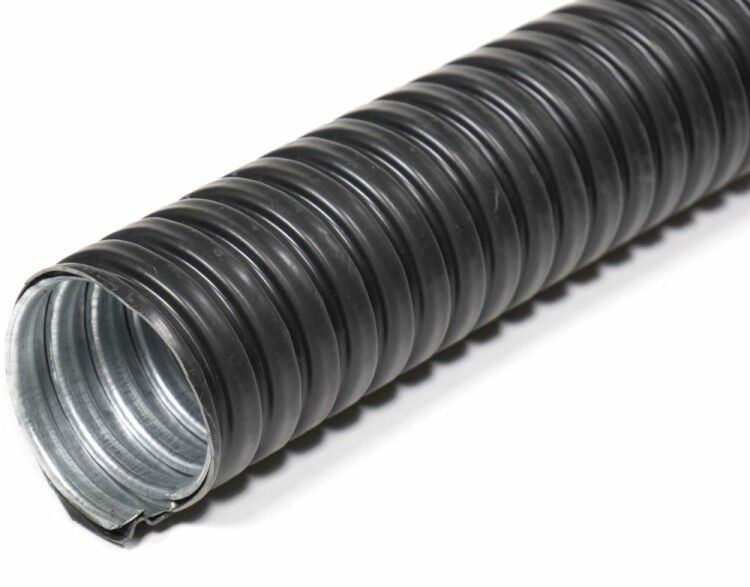

Металлорукав в ПВХ изоляции Р3-ЦПнг 20 d20мм без протяжки черн. (уп.50м) ГОФРОМАТИК zeta44205 ЗЭТА

Металлорукав в ПВХ изоляции Р3-ЦПнг 20 диаметр 20 мм без протяжки черный (упаковка 50 м) от ЗЭТА Новосибирск предназначен для защиты электрических проводов в сложных трассах - особенно там, где требуется гибкость, герметичность и огнестойкость. Этот тип металлорукава сочетает механическую прочность стальной спирали с химической и термической устойчивостью ПВХ-оболочки, что делает его надежным решением для промышленных и outdoor-систем.

Назначение и область применения

Металлорукав в ПВХ изоляции Р3-ЦПнг 20 используется для прокладки кабелей и проводов в местах с высокими требованиями к безопасности: криволинейные участки трасс, зоны с повышенной влажностью, агрессивными средами или риском механических повреждений. Подходит для установки на станках, конвейерах, в цехах, на открытых площадках, в подземных каналах и других объектах промышленной автоматизации. Благодаря не поддерживающему горение ПВХ-покрытию, он соответствует нормам пожарной безопасности для помещений с большим количеством электрооборудования.

Технические характеристики

• Материал корпуса: оцинкованная сталь - устойчива к коррозии, сохраняет форму при нагрузках
• Изоляция: поливинилхлорид (ПВХ) с огнестойкими свойствами - не распространяет пламя
• Наружный диаметр: 23,1 мм
• Внутренний диаметр: 19,1 мм - позволяет пропускать кабели до 16–18 мм в диаметре
• Длина бухты: 50 метров - удобна для крупных проектов
• Степень защиты IP65: полностью защищен от пыли и струй воды под давлением
• Температурный диапазон: от –40 C до +90 C - работает в суровых климатических условиях
• Статический радиус изгиба: 80 мм - минимальный допустимый радиус при фиксированном изгибе
• Разрывное усилие: 500 Н - выдерживает значительные механические нагрузки
• Цвет: черный - маскирует загрязнения, совместим с большинством промышленных интерьеров
• Уплотнение: отсутствует - требует дополнительной герметизации на концах при необходимости

Совместимость и монтаж

Металлорукав в ПВХ изоляции Р3-ЦПнг 20 не оснащен заводским уплотнением, поэтому для герметичного соединения необходимо использовать специальные муфты, переходники или термоусадочные элементы. Для монтажа рекомендуется применять инструменты для работы с металлическими рукавами: ножницы по металлу, калибраторы и затяжные хомутики. Гибкость позволяет прокладывать трассы с несколькими изгибами без потери целостности. Обращайте внимание на внутренний диаметр 19,1 мм - не перегружайте рукав кабелями с суммарным диаметром более 16 мм, чтобы избежать затруднений при протяжке.

Безопасность и стандарты

Металлорукав Р3-ЦПнг 20 соответствует требованиям к не поддерживающим горение материалам (нг) и обеспечивает степень защиты IP65. Его ПВХ-изоляция не выделяет токсичных веществ при нагреве до 90 C. Однако при температурах выше 90 C возможна деформация оболочки - не используйте рядом с источниками прямого тепла (печи, нагревательные элементы). Электрическая изоляция обеспечивается за счет ПВХ-покрытия, но сам рукав не является заменителем изолирующего кабеля - всегда соблюдайте правила прокладки кабелей внутри него.

Преимущества

• Высокая механическая прочность благодаря оцинкованной стали
• Защита от влаги, пыли и химически активных сред благодаря плотной ПВХ-оболочке
• Не поддерживает горение - снижает риск возгорания при аварийных ситуациях
• Устойчив к перепадам температур - годится для холодных регионов и жарких цехов
• Длинная бухта (50 м) минимизирует количество стыков и ускоряет монтаж
• Черный цвет снижает видимость загрязнений и хорошо сочетается с промышленной эстетикой

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP65 не гарантирует герметичность при длительном контакте с жидкостью
• Отсутствие уплотнения требует самостоятельной герметизации концов - не подходит для систем, где обязательна полная герметизация без доработки
• Не следует использовать в средах с постоянным воздействием растворителей, кислот или щелочей - ПВХ может разрушаться
• Минимальный радиус изгиба 80 мм - нельзя делать острые углы, иначе произойдет деформация или повреждение внутренней спирали
• Не рекомендован для прокладки в местах с частыми вибрациями без дополнительной фиксации - возможно утомление материала

Примеры использования

• Прокладка силовых кабелей между станком и распределительным щитом через технологические каналы
• Защита сигнальных проводов на конвейерной ленте в пищевой промышленности
• Монтаж кабельных трасс на открытых площадках с высокой влажностью (например, на крыше или в парковке)
• Переход от жесткой трубы к гибкому участку в системе автоматизации
• Изоляция проводов в помещениях с повышенными требованиями к пожарной безопасности (производственные цеха, АЗС, склады)

Практические советы

• Перед монтажом проверьте, что внутренний диаметр рукава (19,1 мм) достаточен для всех кабелей - учитывайте толщину изоляции
• Обязательно закройте концы рукава герметичными наконечниками или термоусадкой, если требуется IP65 на всей трассе
• При изгибе не превышайте радиус 80 мм - используйте шаблоны или направляющие
• Для длинных трасс (более 20 м) предусмотрите компенсационные петли - ПВХ-оболочка при температурных изменениях может немного растягиваться
• Если нужен другой цвет или размер - производитель ЗЭТА Новосибирск предлагает изготовление по запросу (по шкале RAL)
• Хранить бухты лучше в сухом месте, избегая прямого солнечного света - долгое UV-воздействие может уменьшить срок службы ПВХ
