Металлорукав в ПВХ-изоляции Р3-ЦПнг20 (50м/уп) серый | zeta44505 ЗЭТАРУС (Завод электротехнической арматуры)

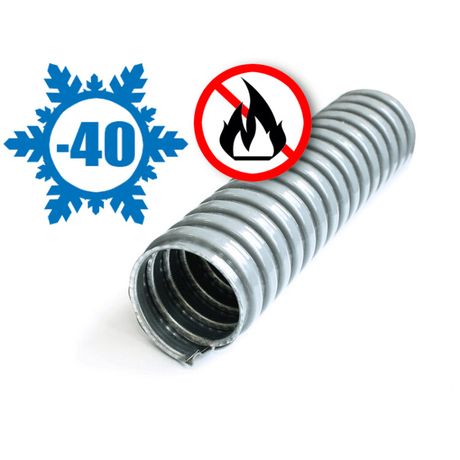

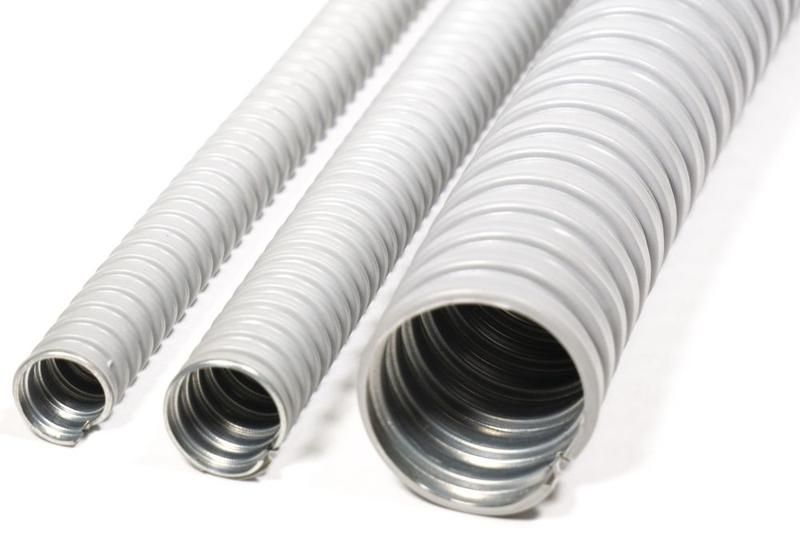

Металлорукав в ПВХ-изоляции Р3-ЦПнг 20 (50 метров в упаковке) серый - это гибкий защитный корпус из оцинкованной стали с ПВХ-оболочкой, предназначенный для прокладки кабелей в сложных маршрутах с высокими требованиями к механической защите и безопасности. Бренды ЗЭТА Новосибирск, ГОФРОМАТИК и ЗЭТАРУС выпускают этот продукт под артикулом zeta44505 для промышленных и энергетических объектов.

Назначение и область применения

Металлорукав в ПВХ-изоляции Р3-ЦПнг 20 используется для защиты электрических кабелей и проводов на участках трасс, где требуется изгиб, перемещение или повышенная механическая стойкость. Подходит для установки внутри зданий и на открытых площадках при условии соблюдения температурного режима. Применяется в системах автоматизации, на производственных линиях, в распределительных щитах, на станциях и в местах с риском повреждения кабеля.

Технические характеристики

• Наружный диаметр: 23,1 мм
• Внутренний диаметр: 19,1 мм - позволяет протянуть кабели до 16–18 мм в диаметре
• Материал основы: оцинкованная сталь - устойчива к коррозии
• Изоляция: поливинилхлорид (ПВХ) - не поддерживающая горение, серого цвета
• Степень защиты: IP65 - полностью герметична против пыли и защищена от струй воды
• Температурный диапазон: от –40 C до +90 C - работает в суровых условиях
• Разрывное усилие: 500 Н - выдерживает значительную нагрузку без разрыва
• Статический радиус изгиба: 80 мм - минимальный допустимый радиус при фиксированном изгибе
• Длина одной бухты: 50 метров - удобно для длинных трасс
• Уплотнение: отсутствует - требует дополнительной герметизации на концах при необходимости

Совместимость и монтаж

Металлорукав в ПВХ-изоляции Р3-ЦПнг 20 совместим со стандартными фитингами и муфтами для металлорукавов диаметром 20 мм. Для монтажа используются затяжные хомутики, компрессионные соединители или переходники с резьбой. Учитывайте, что из-за отсутствия уплотнений на торцах необходимо самостоятельно герметизировать вход/выход кабеля - например, с помощью термостойких сальниковых колец или герметиков. Не рекомендуется перегибать рукав меньше чем на 80 мм радиуса - это снижает долговечность и может повредить внутренние жилы кабеля.

Безопасность и стандарты

Оболочка из ПВХ соответствует нормам на самозагасание пламени (не поддерживающая горение), что важно для помещений с повышенными требованиями к пожарной безопасности. Степень защиты IP65 гарантирует работу в условиях запыления и влажности. Материал не содержит свинца и других токсичных веществ, соответствует экологическим требованиям для внутренней прокладки.

Преимущества

• Высокая механическая прочность благодаря стальной спирали и усиленной ПВХ-оболочке
• Защита от электрического удара - оболочка предотвращает контакт с токоведущими частями
• Устойчивость к агрессивным средам: масла, эмульсии, кислоты, щелочи
• Не распространяет горение - безопасен для закрытых и общественных помещений
• Легко гнётся и принимает нужную форму без специальных инструментов

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP65 не заменяет IP67/IP68
• Отсутствие заводского уплотнения требует самостоятельной герметизации на концах
• Не следует использовать в условиях постоянного динамического изгиба - это вызывает усталость металла
• При температурах выше +90 C возможна деформация ПВХ-оболочки
• Не рекомендован для прямого контакта с открытым огнем или высокотемпературными поверхностями

Примеры использования

• Прокладка силовых кабелей между станком и пультом управления на заводе
• Защита кабелей в цехах с частой мойкой оборудования (пищевая промышленность)
• Подключение датчиков и исполнительных механизмов на конвейерах с движением
• Прокладка сигнальных линий в помещениях с высокой влажностью - теплицы, холодильные камеры
• Альтернатива жестким трубам там, где необходима гибкость и быстрая сборка

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр 19,1 мм был достаточен для вашего кабеля - учтите толщину изоляции
• При резке используйте ножницы по металлу или болгарку с диском для тонких труб - избегайте деформаций
• На концах обязательно установите защитные втулки или сальники, чтобы не повредить изоляцию кабеля
• Для длительных трасс с несколькими изгибами рассчитывайте запас длины - каждый изгиб потребляет около 10–15 см материала
• Храните бухты в сухом месте, избегая прямого солнечного света - ПВХ со временем может стать хрупким
