НГ 20 УХЛ1 d20мм без протяжки морозостойкий (уп.50м) ГОФРОМАТИК zeta42313 Металлорукав в ПВХ изоляции МРПИ ЗЭТА

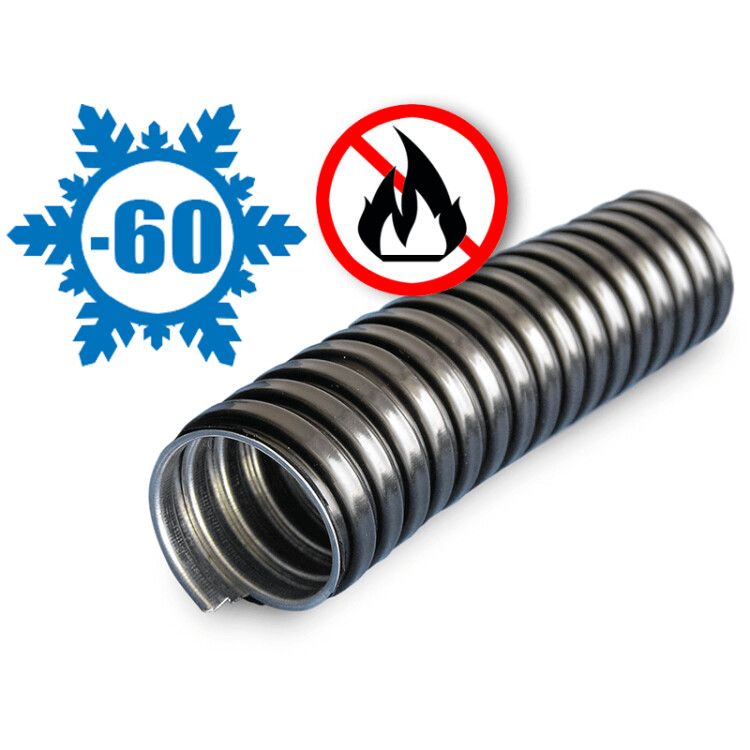

Металлорукав в ПВХ изоляции МРПИ НГ 20 морозостойкий черный УХЛ1 (50 м/упаковка) - гибкий защитный кожух из оцинкованной стали с ПВХ-оболочкой, предназначенный для прокладки кабелей в сложных условиях: на улице, в холодных помещениях, в местах с высокой влажностью и риском механических повреждений. Бренд ЗЭТА Новосибирск выпускает этот продукт в бухтах по 50 метров, что удобно для крупных объектов.

Назначение и область применения

Металлорукав в ПВХ изоляции МРПИ НГ 20 используется для защиты электрических кабелей и проводов на криволинейных участках трасс. Подходит для прокладки в зонах с повышенной влажностью, перепадами температур, агрессивной средой и возможным контактом с химикатами. Часто применяется на промышленных объектах: заводах, элеваторах, тепловых пунктах, наружных осветительных сетях, в холодильных камерах и на открытых площадках.

Технические характеристики

• Материал корпуса: оцинкованная сталь - устойчива к коррозии, сохраняет форму при изгибах.
• Оболочка: поливинилхлорид (ПВХ) с противопожарными свойствами - не поддерживает горение, защищает от влаги и УФ-лучей.
• Наружный диаметр: 23,1 мм - позволяет легко вводить кабели до 16 мм2.
• Внутренний диаметр: 19,1 мм - свободный проход для одиночных или групповых жил.
• Разрывное усилие: 500 Н - выдерживает значительные нагрузки на растяжение, например, при затяжке в каналах.
• Степень защиты IP65: полностью защищен от пыли и струй воды из любого направления.
• Температурный диапазон: от –60 C до +70 C - работает даже в Арктике и рядом с нагревательными элементами.
• Статический радиус изгиба: 80 мм - минимальный допустимый радиус при фиксированном изгибе без повреждения структуры.
• Длина бухты: 50 м - оптимальна для масштабных работ, снижает количество соединений.
• Цвет: черный - устойчив к выгоранию, хорошо сочетается с большинством систем крепления.
• Уплотнение: отсутствует - требует установки герметичных фитингов на концах.

Совместимость и монтаж

Металлорукав в ПВХ изоляции МРПИ НГ 20 совместим с фланцевыми, муфтовыми и врезными соединителями, имеющими внутренний диаметр 23–24 мм. Для надежного монтажа используйте специальные зажимы и переходники с уплотнением IP65/IP67. Кабель заводится через термостойкие вводы - сам рукав не герметичен по торцам. Гибкость позволяет прокладывать его вдоль стен, потолков и оборудования без предварительного формирования углов. Не рекомендуется использовать в качестве несущего элемента - он не предназначен для подвески тяжелых кабелей.

Безопасность и стандарты

Металлорукав в ПВХ изоляции МРПИ НГ 20 соответствует требованиям к не поддерживающим горение материалам (НГ) и обеспечивает двойную защиту: механическую от ударов и электрическую - благодаря изолирующей ПВХ-оболочке. Соответствует нормам ГОСТ Р 50571 и ПУЭ для прокладки в опасных зонах. Электроизоляция исключает контакт с токоведущими частями при случайном повреждении оболочки.

Преимущества

• Высокая морозостойкость - не становится хрупким при –60 C.
• Защита от влаги и пыли - IP65 гарантирует долгий срок службы в сырых условиях.
• Не поддерживает горение - безопасен в помещениях с высокой пожарной нагрузкой.
• Увеличенная прочность на разрыв - в 3 раза выше аналогов без ПВХ-оболочки.
• Удобство транспортировки - бухта 50 м минимизирует расходы на доставку и уменьшает число стыков.

Ограничения применения

• Не является герметичным изделием - требуется обязательная установка уплотненных вводов на обоих концах.
• Не рассчитан на постоянную нагрузку на растяжение - нельзя использовать как трос или подвес.
• Не подходит для прямого закопывания в грунт - нужна дополнительная защита (канал, гофрокороб).
• ПВХ-оболочка чувствительна к длительному воздействию растворителей и некоторых кислот - избегайте контакта с агрессивной химией.

Примеры использования

• Прокладка силового кабеля от распределительного щита к насосной станции на открытом воздухе.
• Защита сигнальных проводов в холодильной камере с циклическими заморозками.
• Переход между оборудованием в цеху с вибрацией - гибкость компенсирует микродвижения.
• Подключение светильников на крыше здания - устойчивость к UV и влаге продлевает жизнь системы.

Практические советы

• Выбирайте длину с запасом - при изгибах и натяжении часть материала “теряется” в радиусах.
• При работе в условиях ниже –40 C не резко изгибайте рукав - дайте ему адаптироваться к температуре 10–15 минут перед монтажом.
• Для многожильных кабелей проверьте соответствие внутреннего диаметра (19,1 мм) суммарному сечению - не перегружайте канал.
• Используйте пластиковые или медные зажимы с резиновым уплотнителем - они обеспечивают герметичность и не повреждают ПВХ.
• При необходимости можно заказать нестандартные цвета по RAL - особенно актуально для систем с цветовой маркировкой.
