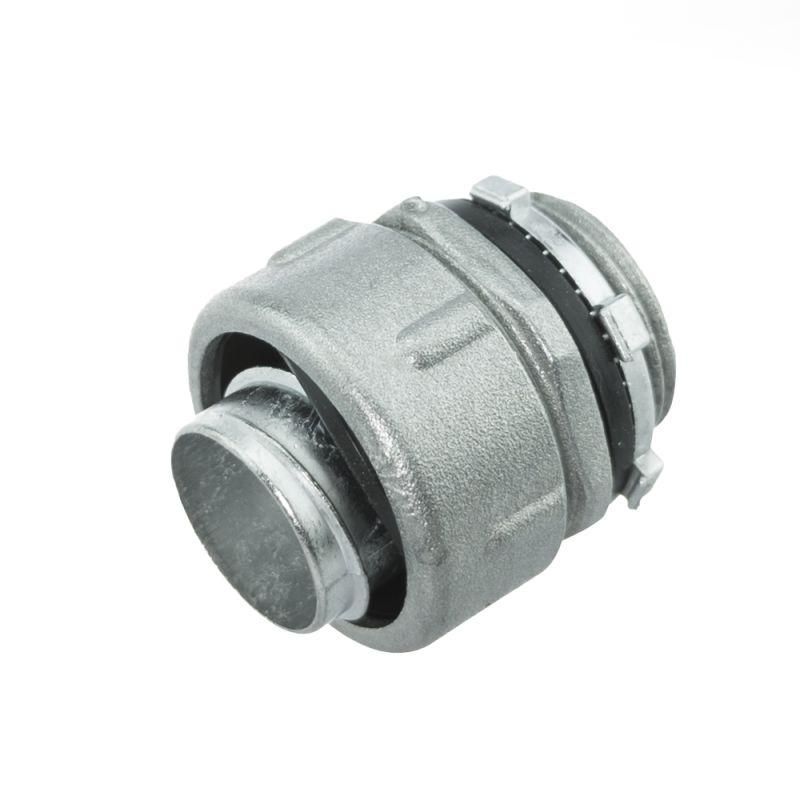

Резьбовой крепежный элемент с наружной резьбой РКН-20 У2 IP54 | zeta40412 ГОФРОМАТИК ЗЭТА

Резьбовой крепежный элемент с наружной резьбой РКН-20 У2 IP54 от ЗЭТА Новосибирск предназначен для герметичного и заземленного соединения металлорукава с электрическими щитами и шкафами. Этот элемент обеспечивает надежную фиксацию, защиту от пыли и влаги, а также электрический контакт между рукавом и корпусом оборудования.

Назначение и область применения

Резьбовой крепежный элемент с наружной резьбой РКН-20 У2 IP54 используется для присоединения металлорукавов (МРПИ, МПГ, ШЭМ, РЗ-Ц и аналогов) к металлическим корпусам распределительных устройств - щитам, шкафам, коробкам. Обеспечивает одновременно механическую фиксацию, герметизацию и заземление, что соответствует требованиям ПУЭ и ГОСТ Р МЭК 61386.23-2015. Подходит для установки внутри помещений и на открытых площадках при соблюдении температурного режима.

Технические характеристики

• Номинальный диаметр: 20 мм
• Тип резьбы: 3/4" (наружная, метрическая)
• Длина резьбы: 12,5 мм
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточная для большинства условий) и брызг воды из любого направления
• Климатическое исполнение: У2 - для умеренного климата, с возможностью работы при температуре от –40 C до +45 C
• Материал корпуса: сплав цинковый, оцинкованное покрытие
• Материал уплотнения: резина МБС - устойчивая к маслам, топливу и перепадам температур
• Конструкция: цельная, одноцентровая, без сварных швов
• Число заходов резьбы: один
• Габариты: 38,3 × 38,3 × 0 мм (плоский профиль, минимальная выступающая часть)
• Количество входов: один

Совместимость и монтаж

Резьбовой крепежный элемент с наружной резьбой РКН-20 У2 IP54 совместим с металлорукавами следующих типов: МРПИ, МПГ, ШЭМ, РЗ-Ц, РЗ-ЦХ, РЗ-ЦА. Для монтажа:

1. Вставьте оконцеватель в конец металлорукава.
2. Наденьте уплотнитель и прокладку на рукав.
3. Заведите корпус через накидную гайку и заземляющую гайку.
4. Затяните накидную гайку до плотного прилегания уплотнителя к поверхности щита.
5. Затяните заземляющую гайку - она обеспечивает электрический контакт с корпусом.

Не требует специальных инструментов - достаточно рожкового или торцевого ключа на 22–24 мм. Посадочный диаметр отверстия в щите должен быть не менее 20 мм.

Безопасность и стандарты

Резьбовой крепежный элемент с наружной резьбой РКН-20 У2 IP54 соответствует:

• Пункт 1.7.77 ПУЭ - обеспечение надежного электрического контакта между металлорукавом и корпусом оборудования;
• ГОСТ Р МЭК 61386.23-2015 - требования к системам каналов для электропроводки;
• IP54 - класс защиты от твердых частиц и брызг воды.

Обеспечивает автоматическое заземление при правильном монтаже - исключает необходимость дополнительного провода заземления.

Преимущества

• Один элемент решает три задачи: крепление, герметизация, заземление.
• Уплотнение из резины МБС сохраняет эластичность при низких температурах - не трескается зимой.
• Оцинкованная поверхность корпуса повышает коррозионную стойкость в условиях повышенной влажности.
• Плоская форма (толщина 0 мм) позволяет монтировать элемент даже в ограниченном пространстве.
• Цельная конструкция снижает риск протечек и отказов.

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP54 не гарантирует защиту от струй под давлением или длительного воздействия жидкости.
• Не рекомендуется использовать с неметаллическими рукавами (например, пластиковыми) - требуется металлический корпус для заземления.
• Работает только с рукавами внутренним диаметром, соответствующим 20 мм; не подходит для более крупных или малых диаметров.
• Температурный предел -40…+45 C: при более высоких температурах возможно деформирование уплотнителя.

Примеры использования

• Подключение металлорукава к щиту управления станком в цеху с высокой запыленностью.
• Ввод в распределительный шкаф на улице - например, освещение парковки или рекламного щита.
• Соединение с шахтным шкафом в жилом доме, где есть риск попадания влаги из канализационной системы.
• Прокладка кабеля от двигателя к пускателю в пищевой промышленности - там, где важны легкость очистки и герметичность.

Практические советы

• Перед монтажом проверьте, чтобы резьба на корпусе щита была целой и не имела заусенцев - иначе уплотнение будет нарушено.
• Не затягивайте накидную гайку слишком сильно - это может повредить резиновый уплотнитель и вызвать трещины.
• Если щит имеет толстые стенки (>5 мм), используйте удлинители или переходники - РКН-20 рассчитан на стандартные 3–4 мм.
• При замене старого элемента - всегда проверяйте состояние уплотнителя. Его можно менять отдельно, не заменяя весь корпус.
• Для удобства сборки в труднодоступных местах - соберите комплект заранее: гайки, прокладка, уплотнитель, корпус, оконцеватель.
