Поворотный резьбовой крепежный элемент РКН-20 (90 угол) ГОФРОМАТИК - zeta41211 ЗЭТА

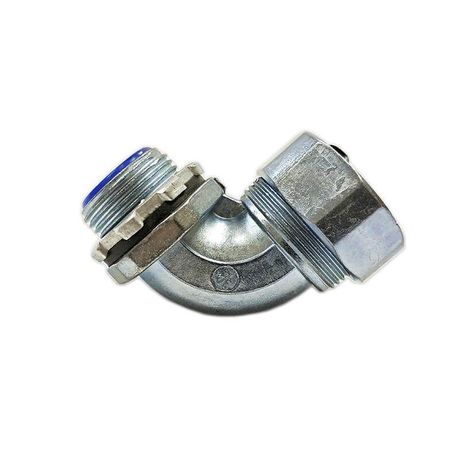

Поворотный резьбовой крепежный элемент РКН-20 (90 градусов) с наружной резьбой от ЗЭТА Новосибирск обеспечивает надёжное и герметичное соединение металлорукава с электрооборудованием под углом 90°, особенно там, где доступ ограничен. Артикул zeta41211 подходит для монтажа в распределительных щитах, станках и других устройствах с жесткими требованиями к защите.

Назначение и область применения

Поворотный резьбовой крепежный элемент РКН-20 (90 градусов) с наружной резьбой используется для присоединения металлорукавов типов Р3Ц(Х), Р3ЦП, МРПИ, МРП, ШЭМ к корпусам электрооборудования - например, к щитам управления, контактным аппаратам, двигателям и другим устройствам. Угол 90° позволяет легко обходить препятствия и организовывать компактные трассировки проводов в плотных конструкциях. Подходит для установки внутри помещений с нормальной влажностью и температурными колебаниями.

Технические характеристики

• Тип резьбы: трубная цилиндрическая (G), ГОСТ 6357-81 - совместима с фланцами и переходниками под стандартную газовую резьбу
• Номинальный диаметр: 20 мм - соответствует внешнему диаметру металлорукавов до 20 мм
• Угол поворота: 90° - позволяет менять направление соединения без дополнительных деталей
• Материал корпуса: сплав цинковый с оцинкованным покрытием - устойчив к коррозии, не требует дополнительного антикоррозийного слоя
• Уплотнение: резина МБС - эластична, долговечна, работает в широком диапазоне температур
• Степень защиты IP54 - защищён от пыли (не полностью, но достаточна для большинства условий) и брызг воды с любого направления
• Общая длина: 28,2 мм - компактный размер для тесных мест
• Температурный диапазон: от –40 C до +45 C - подходит для холодных цехов и нагреваемых зон
• Климатическое исполнение: У2 - предназначено для умеренного климата, включая неотапливаемые помещения
• Конструкция: цельная - нет сварных швов, снижена вероятность протечек
• Совместимость с защитной трубой: да - можно использовать с металлическими трубами того же диаметра

Совместимость и монтаж

Поворотный резьбовой крепежный элемент РКН-20 (90 градусов) с наружной резьбой имеет внутреннюю резьбу под металлорукав и наружную - для вворачивания в отверстие оборудования. Для монтажа:

• Наденьте металлорукав на внутренний конец элемента - он фиксируется за счёт уплотнения и зажима
• Вкрутите наружную резьбу в подготовленное отверстие в щите или корпусе - используйте ключ подходящего размера
• Не перетягивайте - резьба трубная, её избыточный момент может деформировать уплотнение
• Проверьте герметичность после сборки: при необходимости примените герметик на резьбе, но не на уплотнении

Артикул zeta41211 не требует специальных инструментов - достаточно обычного рожкового или накидного ключа.

Безопасность и стандарты

Поворотный резьбовой крепежный элемент РКН-20 (90 градусов) с наружной резьбой соответствует требованиям к защите от пыли и брызг (IP54) и рассчитан на работу в условиях, предусмотренных классом U2. Соответствие материалам и конструктивным решениям подтверждено сертификатами производителя ЗЭТА Новосибирск. Не применяется во взрывоопасных средах - не имеет взрывозащиты.

Преимущества

• Угол 90° исключает необходимость в дополнительных уголках и переходниках
• Цельная конструкция минимизирует точки отказа
• Оцинкованная поверхность предотвращает коррозию даже при частом контакте с влагой
• Резина МБС сохраняет эластичность при низких температурах - не растрескивается зимой
• Поддерживает совместимость с популярными типами металлорукавов - не требует замены существующих систем

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не гарантирует герметичность при длительном контакте с жидкостью
• Не рекомендован для использования в агрессивных химических средах - цинковый сплав может подвергаться коррозии при воздействии кислот и щелочей
• Длина резьбы равна 0 мм - элемент не имеет выступающей части для регулировки глубины; требуется точное соответствие толщины стенки оборудования
• Не подходит для высоких механических нагрузок - не является несущим элементом, только соединительным

Примеры использования

• Присоединение металлорукава к клеммной коробке на станке с ЧПУ
• Подключение проводки к автоматическому выключателю в щите на улице (при наличии крышки)
• Соединение с датчиками на конвейере, где пространство вокруг ограничено
• Монтаж в осветительных щитах с малым свободным объёмом

Практические советы

• Перед монтажом проверьте, что диаметр отверстия в оборудовании точно соответствует 20 мм - иначе резьба не войдёт
• Если оборудование уже окрашено, удалите краску вокруг отверстия - чтобы обеспечить хороший электрический контакт
• Не используйте этот элемент вместо кабельного ввода с зажимом - он не фиксирует кабель, только рукав
• При работе в сыром месте периодически проверяйте состояние уплотнения - резина МБС долговечна, но со временем может терять эластичность
• Артикул zeta41211 совместим с продукцией брендов ГОФРОМАТИК и ЗЭТАРУС - можно заменить аналогом при необходимости
