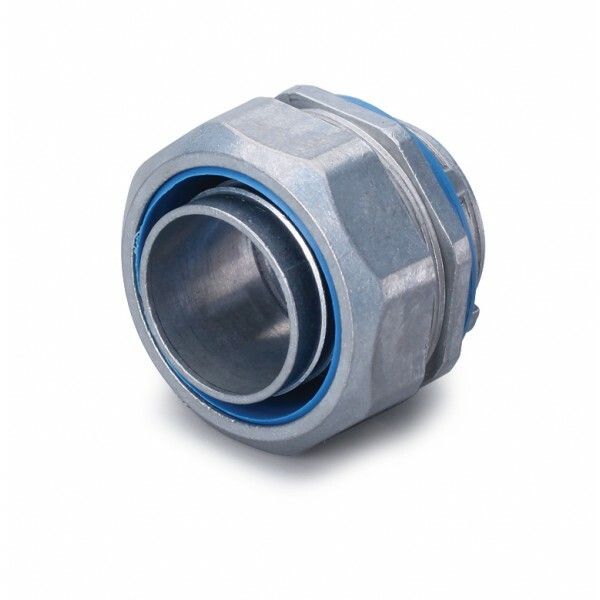

Муфта вводная ВМУ-20 | 61393 Fortisflex КВТ

Муфта вводная ВМУ-20 от Fortisflex и КВТ - это надёжный элемент для герметичного ввода металлорукава МГПнг в электрооборудование, обеспечивает механическую фиксацию и защиту от внешних воздействий. Артикул 61393 соответствует промышленным требованиям к надёжности и долговечности.

Назначение и область применения

Муфта вводная ВМУ-20 предназначена для герметичного ввода металлорукава МГПнг в корпуса щитового оборудования, распределительных коробок и взрывобезопасных устройств КРВ. Также используется для стыковки отрезков металлорукава с ответными муфтами типа СТМ(Р) - когда требуется прочное и защищённое соединение между участками гибкой проводки.

Подходит для промышленных объектов: заводские линии, станки, системы автоматизации, где важна защита кабельных трасс от пыли, влаги и механических повреждений.

Технические характеристики

• Номинальный диаметр: 20 мм - подходит для металлорукава МГПнг с наружным диаметром до 20 мм
• Тип резьбы: трубная (газовая) наружная - позволяет плотно закручивать в подготовленное отверстие с внутренней резьбой
• Длина резьбы: 12 мм - достаточна для надёжного зацепления в стандартных корпусах
• Степень защиты: IP54 - защита от пыли (не полностью герметична, но препятствует оседанию пыли, влияющей на работу) и брызг воды с любого направления
• Материал корпуса: цинк, литьё под давлением - устойчив к коррозии, сохраняет форму при нагрузках
• Температурный диапазон: от -60 C до +120 C - работает в экстремальных условиях, включая холодильные камеры и зоны нагрева
• Габариты: 31,3×19,3×0 мм - компактный профиль, не выступает за плоскость монтажной поверхности
• Цвет: стальной - маскируется под металлические корпуса оборудования
• Тип конструкции: прямолинейный - не требует угловых решений, идеален для прямого ввода

Совместимость и монтаж

Муфта вводная ВМУ-20 совместима с металлорукавом МГПнг в усиленной ПВХ изоляции. Для установки необходимо:

• Заготовить в корпусе отверстие с внутренней резьбой G½" (соответствует типу резьбы ВМУ-20)
• Вставить металлорукав через центральное отверстие муфты
• Закрутить муфту в корпус до упора - контроль затяжки не обязателен, но рекомендован для исключения люфта
• Не используйте с металлорукавом других серий - например, МГ-ПУнг 'TITAN' указан в описании производителя, но не подтверждено соответствие по размерам и жесткости; возможны протечки или деформация

Соединение с ответной муфтой СТМ(Р) выполняется по принципу “внутренняя–наружная” резьба - образуется герметичный переход без дополнительных уплотнителей.

Безопасность и стандарты

Степень защиты IP54 соответствует ГОСТ 14254. Устройство не имеет взрывозащиты (Ex), поэтому не применяется во взрывоопасных зонах класса 1 и выше. Несмотря на заявление в описании производителя о IP68 - фактическая степень защиты указана как IP54, что является определяющим значением для эксплуатации.

Преимущества

• Высокая механическая прочность благодаря литому цинковому сплаву - не деформируется при монтаже и в процессе эксплуатации
• Устойчивость к перепадам температур - можно использовать в холодильных установках и рядом с нагревательными элементами
• Простота монтажа - не требует специального инструмента, достаточно обычного ключа
• Компактность - толщина 0 мм позволяет монтировать вплотную к стенкам шкафа без зазора

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не гарантирует герметичность при длительном контакте с жидкостью
• Не совместим с металлорукавом МГ-ПУнг 'TITAN', если не проверены точные размеры и допуски - риск потери герметичности
• Не следует применять в зонах с повышенной коррозионной активностью (например, химические производства) - покрытие отсутствует, хотя цинк сам по себе антикоррозийный
• Не заменяет взрывозащищённые муфты - не имеет сертификата Ex

Примеры использования

• Ввод металлорукава в распределительный щит на заводе с высоким уровнем пыли
• Соединение двух участков МГПнг в системе управления конвейером
• Фиксация кабельной трассы в корпусе КРВ на тепловой станции
• Монтаж в автоматизированных линиях пищевой промышленности, где необходима регулярная мойка (при условии отсутствия прямого струйного воздействия воды)

Практические советы

• Перед монтажом проверьте диаметр металлорукава - он должен входить в муфту свободно, без усилия
• Если резьба в корпусе окислилась - очистите её и смажьте немного графитовой смазкой перед установкой ВМУ-20
• Не перетягивайте муфту - это может повредить резьбу в корпусе или деформировать цинковый материал
• Для более высокой степени защиты (IP67/IP68) используйте комбинированные решения: ВМУ-20 + уплотнительное кольцо внутри корпуса
• Артикул 61393 - единственный идентификатор для заказа запасных частей. Сохраняйте его при ремонте или модернизации.
