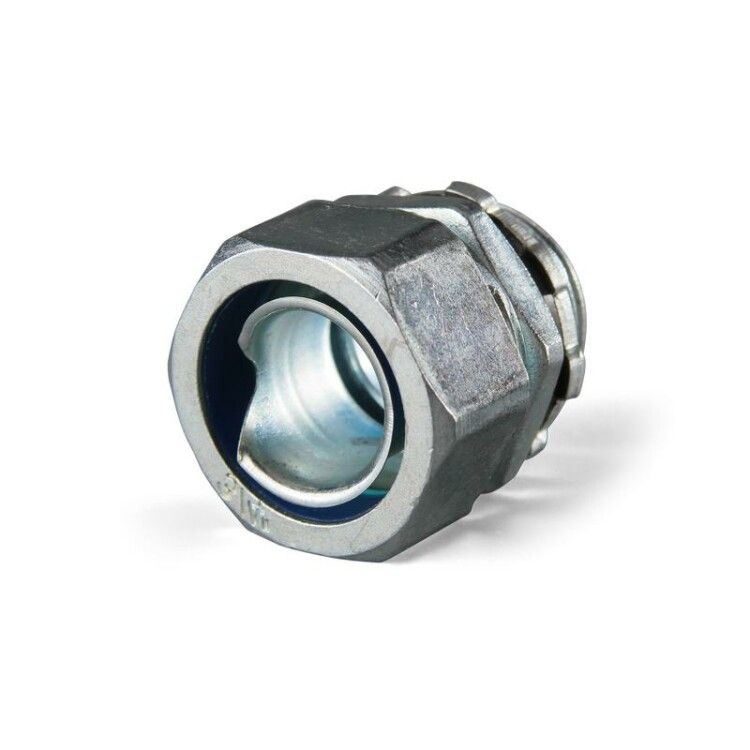

Муфта вводная ВМ-20-М25 | 88907 Fortisflex КВТ

Муфта вводная ВМ-20-М25 от Fortisflex и КВТ предназначена для надёжного ввода металлорукава в корпуса распределительных щитов и другого электрооборудования. Благодаря прочному цинковому корпусу и защите IP54, она устойчива к механическим воздействиям и пыли, сохраняя герметичность даже в сложных условиях.

Назначение и область применения

Муфта вводная ВМ-20-М25 используется для прохода металлорукава через стенки шкафов, щитов и корпусов электрооборудования. Она обеспечивает герметичный и безопасный вход/выход проводов, предотвращая попадание пыли и влаги внутрь устройства. Применяется в промышленной автоматике, на заводах, в энергообъектах, где требуется защита кабельных трасс.

Технические характеристики

• Резьба: M25×1,5 - метрическая, соответствует стандарту EN 60423; позволяет плотно закручивать муфту в подготовленное отверстие.
• Диаметр трубы: 20 мм - совпадает с внешним диаметром металлорукава МРПИнг и аналогов.
• Материал корпуса: цинковый сплав, литой под давлением - высокая прочность, устойчивость к деформациям.
• Габариты: 38×24 мм - компактный размер для установки в ограниченном пространстве.
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточна для большинства помещений) и брызг воды из любого направления.
• Температурный диапазон: от –60 C до +120 C - работает в экстремальных условиях, включая холодильные камеры и зоны нагрева.
• Исполнение: наружная резьба - муфта вворачивается в отверстие с внутренней резьбой, например, в крышку щита.

Совместимость и монтаж

Муфта вводная ВМ-20-М25 совместима с металлорукавами следующих типов: МРПИнг, МРПИнг серый, МРПИнг NORD, МРПИнг «INOX», МРПИнг «DIESEL», Р3-ЦПнг-LS, Р3-ЦПнг-LS с протяжкой, Р3-ЦХ, Р3-Ц. Установка выполняется путём ввинчивания в подготовленное резьбовое отверстие в корпусе щита. Диаметр отверстия должен точно соответствовать M25×1,5. Перед монтажом проверьте чистоту резьбы и отсутствие повреждений. Не используйте силовые инструменты - затягивайте рукой до упора, чтобы не перекосить или не повредить корпус.

Безопасность и стандарты

Муфта вводная ВМ-20-М25 соответствует требованиям стандарта EN 60423 для метрической резьбы. Степень защиты IP54 обеспечивает безопасную работу в помещениях с повышенной запылённостью и возможным контактом с влагой, но не предназначена для постоянного воздействия воды или погружения. Соответствует нормам безопасности для электротехнического оборудования в соответствии с ГОСТ Р 51317 и IEC 60529.

Преимущества

• Высокая механическая прочность благодаря литью под давлением - выдерживает нагрузки при монтаже и эксплуатации.
• Широкий температурный диапазон - подходит для работы в суровых климатических условиях.
• Универсальная совместимость с популярными моделями металлорукавов - снижает необходимость подбора специализированных элементов.
• Отсутствие покрытия - исключает риск отслоения, что важно в средах с химическим воздействием или частой очисткой.

Ограничения применения

• Не предназначен для использования в условиях постоянного погружения в воду - степень защиты IP54 не гарантирует герметичность при длительном контакте с жидкостью.
• Не рекомендуется применять с металлорукавами диаметром более 20 мм - возможен люфт, потеря герметичности и риск повреждения резьбы.
• Цинковый сплав менее устойчив к агрессивным химическим веществам - в средах с кислотами, щелочами или соленым туманом лучше использовать модели из нержавеющей стали.

Примеры использования

• Подключение металлорукава к распределительному щиту на производственной линии.
• Ввод кабелей в корпуса управления насосами на тепловых пунктах.
• Фиксация трубопроводов в холодильных камерах с температурой ниже –40 C.
• Обустройство точек ввода в шкафы автоматизации на объектах с высокой запылённостью - например, на фабриках по переработке древесины.

Практические советы

• Перед установкой проверьте, что отверстие в корпусе имеет именно внутреннюю резьбу M25×1,5 - использование неверного размера приведёт к утечкам или повреждению муфты.
• Если резьба в корпусе окислилась - осторожно очистите её металлической щёткой перед вворачиванием ВМ-20-М25.
• Для усиления герметичности можно использовать термостойкий силиконовый герметик на резьбе, но не переусердствуйте - он не должен попадать внутрь канала.
• При замене старой муфты - убедитесь, что новый элемент имеет те же габариты (38×24 мм), чтобы не потребовалось доработки корпуса.
• Муфта вводная ВМ-20-М25 не требует обслуживания, но периодически осматривайте её на предмет трещин или коррозии, особенно в агрессивных средах.
