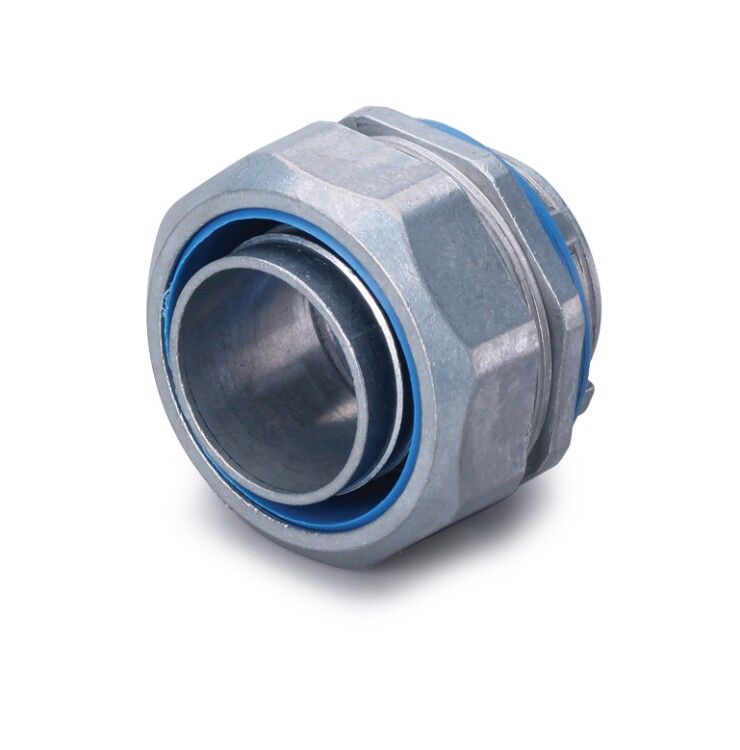

Муфта вводная для металлорукава ВМУ-20 (3/4") | PR08.3814 Промрукав Строитель

Муфта вводная для металлорукава ВМУ-20 3/4 дюйма от бренда ПРОМРУКАВ предназначена для надёжного и герметичного ввода металлорукава в распределительные щиты, коробки и оборудование. Эта муфта сочетает прочность стали с точным соответствием размеру 3/4 дюйма, что делает её удобным решением для промышленного монтажа.

Назначение и область применения

Муфта вводная для металлорукава ВМУ-20 3/4 дюйма используется для вывода герметичного металлорукава из корпуса оборудования или распределительного щита, сохраняя целостность защиты кабеля. Подходит для установки в ПВХ-изолированные рукава, установочные коробки, шкафы управления, станки, конвейеры и другие объекты, где требуется защита от пыли, влаги и механических нагрузок. Применяется там, где важна долговечность соединения и упорядоченный вид проводки.

Технические характеристики

• Тип изделия: Муфта вводная
• Номинальный диаметр: 20 мм - соответствует внутреннему диаметру стандартного металлорукава этого размера
• Номинальный размер резьбы: 3/4 дюйма - совместима с фланцами, гильзами и переходниками по этому стандарту
• Материал: Сталь - обеспечивает высокую механическую прочность и устойчивость к деформациям
• Температурный диапазон: от -60 C до +120 C - работает в экстремальных условиях, включая холодные склады и нагреваемые зоны производства
• Рекомендованный ассортимент: Да - сертифицирована для использования с продукцией ПРОМРУКАВ, включая герметичные и негерметичные металлорукава

Совместимость и монтаж

Муфта вводная для металлорукава ВМУ-20 3/4 дюйма имеет усиленный оконцеватель, который плотно охватывает наружную поверхность металлорукава. Для монтажа:

• Закрепите муфту в отверстии щита или коробки через резьбу 3/4 дюйма
• Вставьте металлорукав в муфту до упора - он будет зажат между уплотнителем и корпусом
• Не требует сварки или дополнительных креплений
• Подходит как для герметичных, так и для обычных металлорукавов

Обязательно проверяйте соответствие наружного диаметра рукава 20 мм - не все рукава с одинаковой маркировкой имеют равный внешний размер.

Безопасность и стандарты

Изделие не имеет явного указания на соответствие ГОСТ или IEC, однако выполнено в соответствии с требованиями промышленной безопасности для ввода кабельных трасс. Наличие усиленного оконцевателя снижает риск перелома жил при затяжке, что соответствует нормам по предотвращению аварийных ситуаций.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• Герметизация достигается за счёт плотного контакта с рукавом - без дополнительных уплотнителей
• Универсальная совместимость с большинством типов металлорукавов
• Улучшает внешний вид монтажа - минимизирует открытые участки проводки
• Увеличивает срок службы кабельной системы за счёт защиты от вибраций и перегибов

Ограничения применения

• Не предназначен для использования вне помещений без дополнительной защиты от осадков - материал не покрыт антикоррозийным слоем
• Не рекомендуется применять в средах с агрессивными химикатами (щелочи, кислоты) - сталь подвержена коррозии
• Не заменяет кабельные вводы с IP65/IP67 - сама по себе не создаёт степень защиты, лишь обеспечивает герметичность соединения
• Требует точного подбора диаметра металлорукава - использование рукава больше 20 мм приведёт к проскальзыванию

Примеры использования

• Ввод металлорукава в силовой распределительный щит на заводе
• Подключение датчиков и исполнительных механизмов на конвейере
• Фиксация кабельных трасс в системах автоматизации станков
• Монтаж в установочных коробках на производстве пищевых продуктов - где важно соблюдать чистоту и герметичность

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр металлорукава точно соответствовал 20 мм - используйте штангенциркуль
• При использовании в местах с вибрациями дополнительно закрепите рукав хомутами на расстоянии 10–15 см от муфты
• Не перетягивайте резьбу - это может повредить резьбу в щите или вызвать деформацию муфты
• Для длительной эксплуатации в сыром воздухе рекомендуется периодически проверять состояние резьбы и при необходимости нанести тонкий слой смазки типа Литол-24
• Артикул pr08.3814 - всегда заказывайте комплекты с запасом, поскольку эта модель часто применяется в масштабных проектах
