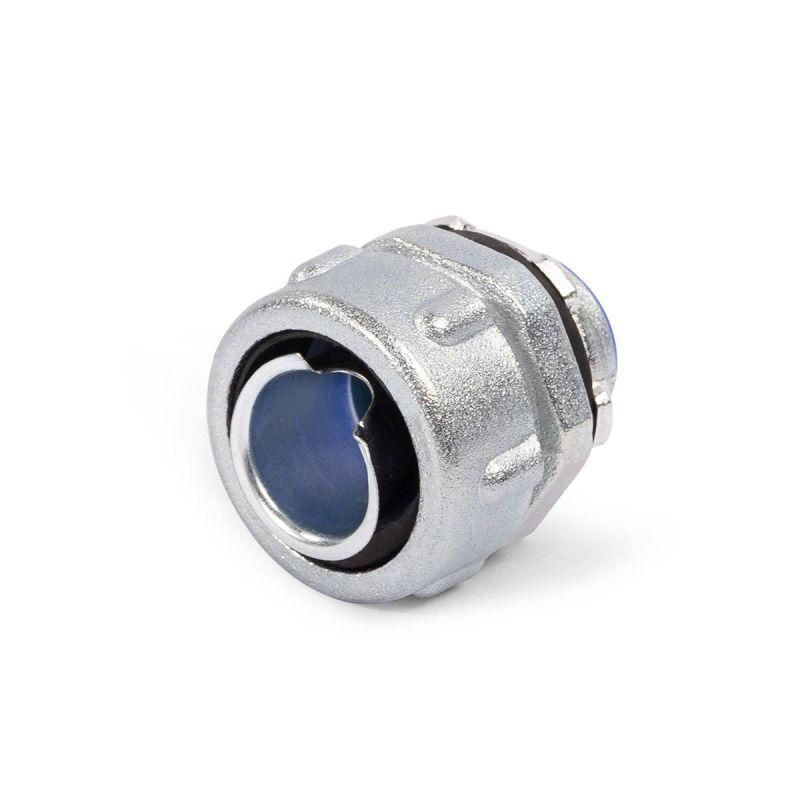

Муфта вводная РКн 20 для металлорукава с резьбой G (Fortisflex) - 87892 КВТ

Муфта вводная РКн 20 для металлорукава с резьбой G от Fortisflex и КВТ предназначена для надёжного ввода металлорукава в корпуса распределительных устройств, обеспечивая герметичность и механическую фиксацию. Артикул 87892 соответствует требованиям для промышленной автоматизации и электроустановок.

Назначение и область применения

Муфта вводная РКн 20 используется для прохода металлорукава через стенку шкафа, щита или другого корпуса. Она защищает провода внутри рукава от внешних воздействий и предотвращает попадание пыли и брызг внутрь оборудования. Подходит для установки на промышленном оборудовании, станках, конвейерах, системах автоматизации и других объектах с высокой степенью запылённости или влажности.

Технические характеристики

• Тип резьбы: трубная (газовая) G - совместима с стандартными газовыми ключами;
• Номинальный диаметр: 20 мм - рассчитана на металлорукав с наружным диаметром до 20 мм;
• Тип конструкции: наружная резьба - позволяет закручивать муфту в отверстие корпуса;
• Тип соединения: резьбовое - прочное и надёжное крепление между корпусом и резьбой;
• Материал корпуса: цинк, литой под давлением - устойчив к коррозии, легко формуется;
• Длина резьбы: 12,5 мм - достаточна для плотного входа в тонкостенные панели;
• Температурный диапазон: от –60 C до +120 C - работает в экстремальных условиях;
• Степень защиты: IP54 - защита от пыли (не полностью, но ограничивает её проникновение) и брызг воды со всех сторон;
• Габариты: 36,5×24×36,5 мм - компактная форма для ограниченного пространства;
• Исполнение: прямолинейное - не требует поворотов, идеально для прямых вводов.

Совместимость и монтаж

Муфта вводная РКн 20 совместима с большинством типов металлорукавов: МРПИнг, МРПИнг серый, МРПИнг NORD, МРПИнг(INOX), МРПИнг «DIESEL», Р3-ЦПнг LS, Р3-ЦПнг LS с протяжкой, Р3-ЦХ и другие аналогичные модели. Для монтажа необходимо просверлить отверстие в корпусе с диаметром, соответствующим наружному диаметру резьбы (обычно около 22–24 мм). Уплотнение достигается за счёт внутреннего резинового кольца, которое зажимается при затяжке накидной гайки. Гайка имеет форму под газовый ключ - удобна для затяжки без специального инструмента.

Безопасность и стандарты

Степень защиты IP54 соответствует требованиям ГОСТ 14254 и IEC 60529. Конструкция исключает случайное открытие при вибрации и обеспечивает безопасную работу в помещениях с повышенной влажностью и наличием пыли. Температурный диапазон позволяет использовать изделие в холодильных камерах и нагревательных установках.

Преимущества

• Высокая механическая прочность благодаря литому цинковому корпусу;
• Удобство монтажа - резьба под газовый ключ позволяет работать стандартным инструментом;
• Широкий температурный диапазон - подходит для суровых условий;
• Поддерживает совместимость с широким спектром металлорукавов;
• Не требует дополнительного покрытия - материал сам по себе устойчив к коррозии.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не обеспечивает защиту от струй или потока жидкости под давлением;
• Не рекомендован для использования в средах с агрессивными химическими веществами - цинковый сплав может подвергаться коррозии при длительном контакте с кислотами или щелочами;
• Не подходит для металлорукавов с наружным диаметром более 20 мм - возможен риск повреждения уплотнения или деформации корпуса;
• Отсутствие антикоррозийного покрытия делает изделие менее долговечным в морской или промышленной атмосфере с высокой концентрацией солей.

Примеры использования

• Ввод металлорукава в шкаф управления станком ЧПУ;
• Проход проводов из распределительного щита в технологическую линию;
• Фиксация металлорукава на корпусе насосной станции;
• Подключение датчиков и исполнительных механизмов в пищевой промышленности (при соблюдении условий чистоты).

Практические советы

• Перед установкой проверьте внутренний диаметр металлорукава - он должен свободно проходить через муфту, но не болтаться;
• При сверлении отверстия в металлическом корпусе используйте сверло на 2–3 мм больше диаметра резьбы - так легче завести муфту и избежать перекоса;
• Затягивайте накидную гайку равномерно, чтобы не повредить резьбу или уплотнение - переусердствовать не стоит;
• Если требуется усиленная герметизация - можно дополнительно применить термостойкий силиконовый герметик на резьбе, но только вне области контакта с проводниками;
• Артикул 87892 - оптимальный выбор для замены старых моделей РКн 20, если вы используете металлорукав с наружным диаметром 20 мм.
