Муфта вводная ВМ (INOX)-20 | 83755 Fortisflex КВТ

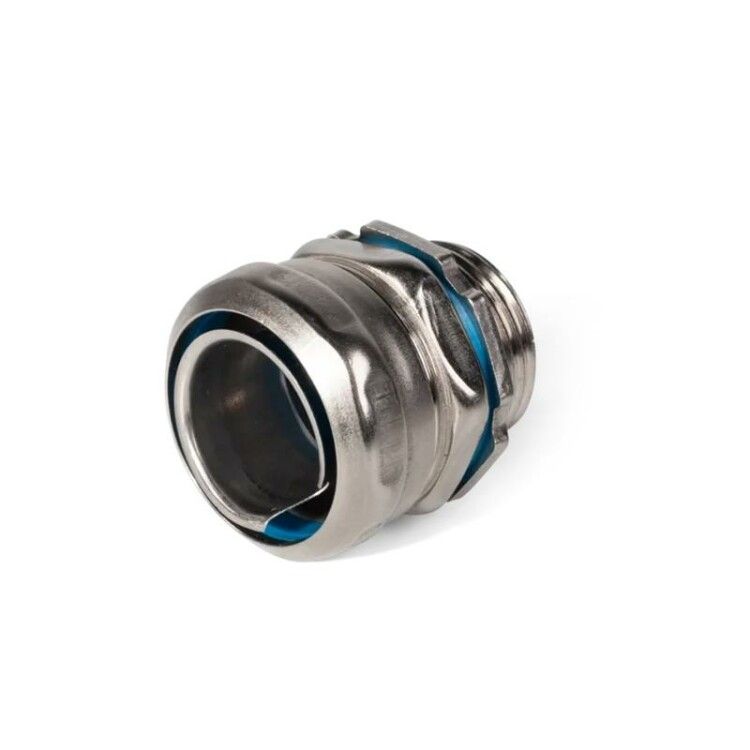

Муфта вводная ВМ (INOX)-20 от Fortisflex и КВТ предназначена для надёжного ввода металлорукавов в корпуса распределительных щитов и другого электрооборудования. Изготовлена из нержавеющей стали, выдерживает широкий температурный диапазон и обеспечивает степень защиты IP54.

Назначение и область применения

Муфта вводная ВМ (INOX)-20 используется для герметичного прохода металлорукавов через стенки шкафов, щитов и корпусов оборудования. Применяется там, где требуется защита от пыли, брызг воды и механических воздействий - например, на промышленных объектах, в пищевой и фармацевтической отраслях, на улице или во влажных помещениях.

Технические характеристики

• Тип изделия: муфта вводная
• Диаметр для ввода: 20 мм
• Номинальный диаметр: 20 мм
• Материал корпуса: нержавеющая сталь AISI 301
• Тип конструкции: наружная резьба
• Тип соединения: резьбовое
• Исполнение: прямолинейный
• Степень защиты: IP54 (защита от пыли и брызг воды со всех сторон)
• Температура эксплуатации: от –60 C до +120 C
• Габаритные размеры: 38×26 мм
• Покрытие поверхности: отсутствует
• Размер резьбы: не указан - совместима с типами, указанными в разделе совместимости

Совместимость и монтаж

Муфта вводная ВМ (INOX)-20 рассчитана на установку с металлорукавами следующих серий:

• МРПИнг NORD
• МРПИнг(INOX)
• МР(INOX)
• Р3-ЦПнг-LS
• Р3-ЦПнг-LS с протяжкой
• Р3-ЦПнг-LS с протяжкой (20 м)
• Р3-ЦХ

Установка выполняется путём завинчивания внутренней резьбы муфты на внешнюю резьбу металлорукава. Для плотного прилегания рекомендуется использовать уплотнительную прокладку (не входит в комплект). Диаметр отверстия в корпусе должен соответствовать габаритным размерам муфты - 38 мм по наружному диаметру.

Безопасность и стандарты

Степень защиты IP54 соответствует требованиям ГОСТ 14254. Обеспечивает защиту от попадания твёрдых частиц размером более 1 мм и от брызг воды, падающих под любым углом. Нержавеющая сталь AISI 301 устойчива к коррозии в агрессивной среде, что повышает безопасность эксплуатации в условиях повышенной влажности или химического воздействия.

Преимущества

• Высокая прочность корпуса благодаря материалу AISI 301 - подходит для жёстких условий эксплуатации
• Широкий диапазон рабочих температур позволяет применять муфту в холодильных камерах и нагревательных зонах
• Отсутствие поверхностного покрытия снижает риск отслоения и увеличивает долговечность в агрессивных средах
• Простой и надёжный резьбовой монтаж без необходимости сварки или специальных инструментов

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не обеспечивает защиту от струй или погружения
• Не совместим с рукавами других диаметров - допускается только 20 мм
• Отсутствие защитного покрытия требует осторожного обращения при монтаже - царапины могут снизить коррозионную стойкость
• Не рекомендуется для использования в средах с высоким уровнем кислот или щелочей - AISI 301 менее устойчив, чем AISI 316

Примеры использования

• Ввод металлорукава в шкаф управления станком на пищевом производстве
• Подключение датчиков к щиту автоматизации в холодильном комплексе
• Проход проводов через стенку корпуса насосной станции
• Фиксация металлорукава на оборудовании в химической лаборатории

Практические советы

• Перед монтажом проверьте соответствие диаметра металлорукава - должен точно соответствовать 20 мм
• Завинчивайте муфту равномерно, чтобы не перекосить резьбу; используйте ключ подходящего размера
• Если в корпусе есть металлическая пластина, просверливайте отверстие строго по центру с учётом габаритов 38 мм
• Для длительной эксплуатации в агрессивной среде рекомендуется периодически осматривать поверхность муфты на предмет коррозии
• Муфта ВМ (INOX)-20 от Fortisflex и КВТ не требует обслуживания, но её нельзя ремонтировать - при повреждении замените полностью
