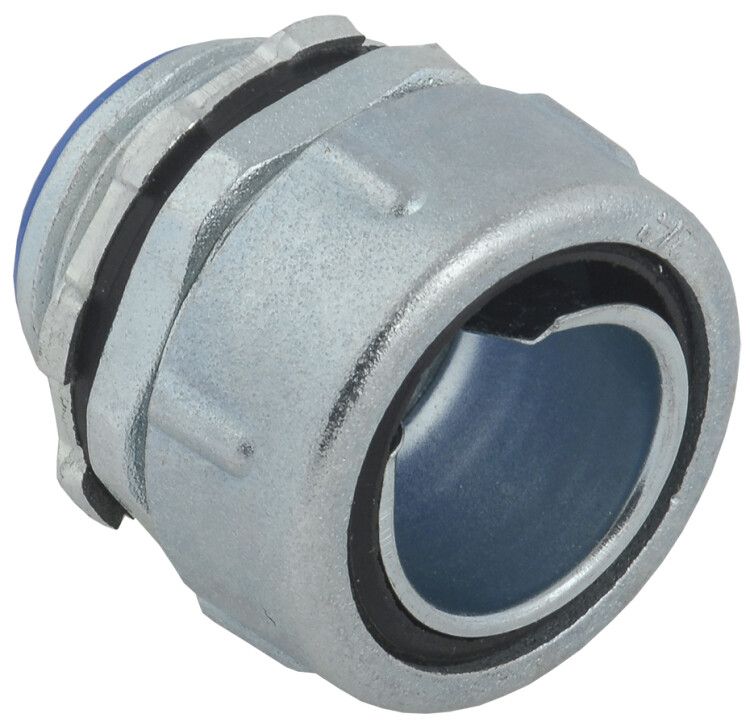

Муфта вводная MB20 ELASTA M20x1.5 IP67 IEK (ИЭК) CMP20D-MB-020-010

Муфта вводная MB20 от IEK - надёжный элемент для герметичного подключения металлорукавов к распределительным коробкам, щитам и другому электрооборудованию. Артикул cmp20d-mb-020-010 обеспечивает прочное, защищённое и заземлённое соединение с резьбой M20x1.5.

Назначение и область применения

Муфта вводная MB20 используется для присоединения металлорукавов РЗ-ЦХ, РЗ-ЦП, РЗ-ЦПнг и аналогичных типов к корпусам оборудования - например, распаячным коробкам, силовым щитам, боксам управления. Она создаёт герметичный вход в устройство, предотвращает попадание пыли и влаги, а также обеспечивает надёжное заземление металлической оболочки рукава.

Технические характеристики

• Размер резьбы: M20x1.5 - совместима с металлорукавами и оборудованием, имеющими такую же внутреннюю резьбу
• Номинальный диаметр: 20 мм - соответствует внешнему диаметру стандартных металлорукавов этого класса
• Тип соединения: резьбовой - фиксируется путём завинчивания в отверстие корпуса
• Исполнение: прямолинейный - позволяет провести рукав без поворотов, оптимален для прямых проходов
• Степень защиты IP54 - защищена от пыли (не полностью, но в достаточной степени для помещений) и брызг воды с любого направления
• Материал: металл - высокая механическая прочность, долговечность, устойчивость к перегрузкам и вибрациям
• Вращение: да - корпус можно поворачивать на месте после установки, что упрощает выравнивание рукава
• Цвет: серый - стандартизированная цветовая маркировка для промышленного оборудования
• Гарантийный срок: 12 месяцев

Совместимость и монтаж

Муфта вводная MB20 предназначена исключительно для работы с металлорукавами, имеющими наружную резьбу M20x1.5. Установка выполняется следующим образом:

• На конец металлорукава одевается накидная гайка, затем уплотнители и оконцеватель
• Рукав вставляется в корпус муфты до упора
• Накидная гайка затягивается ключом - обеспечивая плотное прилегание уплотнителей
• Царапающая заземляющая гайка контактирует с металлом рукава, замыкая цепь заземления
• Все компоненты - неразъёмные; демонтаж возможен только при полном разборе

Убедитесь, что посадочное отверстие в оборудовании имеет именно цилиндрическую резьбу G, указанную в описании производителя - несмотря на указание M20x1.5 в характеристиках, муфта работает с резьбой G, которая отличается по шагу и форме профиля.

Безопасность и стандарты

Муфта вводная MB20 соответствует требованиям к защите от пыли и брызг (IP54), что делает её пригодной для использования в помещениях с повышенной влажностью, на производстве, в транспорте и на открытых площадках при условии защиты от прямого воздействия осадков. Материал - металл - обеспечивает термическую и электромагнитную стабильность. Гарантия 12 месяцев подтверждает соответствие базовым нормам качества IEK.

Преимущества

• Встроенная заземляющая гайка - исключает необходимость отдельного подвода заземляющего провода
• Возможность вращения корпуса - позволяет легко ориентировать рукав без деформации
• Высокая механическая прочность металла - выдерживает нагрузки при монтаже и эксплуатации
• Совместимость с популярными типами металлорукавов - снижает риск ошибок при закупке
• Простой и проверенный дизайн - минимум деталей, максимум надёжности

Ограничения применения

• Не предназначен для использования с пластиковыми или неметаллическими рукавами - требует жесткой металлической оболочки
• IP54 не гарантирует защиту от длительного погружения в воду или струйного орошения - не применяйте в условиях постоянного контакта с водой
• Неразъёмная конструкция - невозможна повторная сборка без замены уплотнителей
• Требуется точное соответствие резьбы: M20x1.5 на рукаве и G-резьба на корпусе оборудования - несовпадение приведёт к утечке или плохому заземлению

Примеры использования

• Подключение металлорукава к шкафу управления станком на производстве
• Ввод кабельной трассы в распределительный щит на объекте ЖКХ
• Присоединение к боксу автоматики на линии конвейера
• Фиксация металлорукава к корпусу насосной станции в условиях запылённой среды

Практические советы

• Перед монтажом проверьте, чтобы резьба на корпусе оборудования была именно G, а не метрическая - даже при одинаковом размере M20 они не взаимозаменяемы
• Не переусердствуйте при затяжке накидной гайки - перетяжка может повредить уплотнители и нарушить герметичность
• Если рукав слишком длинный или жёсткий, используйте дополнительные крепления - муфта не рассчитана на восприятие веса всей трассы
• Для частых обслуживаний рекомендуется использовать разъёмные модели - MB20 подходит только для стационарных установок
• Артикул cmp20d-mb-020-010 - единственный вариант в серии ELASTA с этим размером; другие муфты MB имеют другой диаметр
