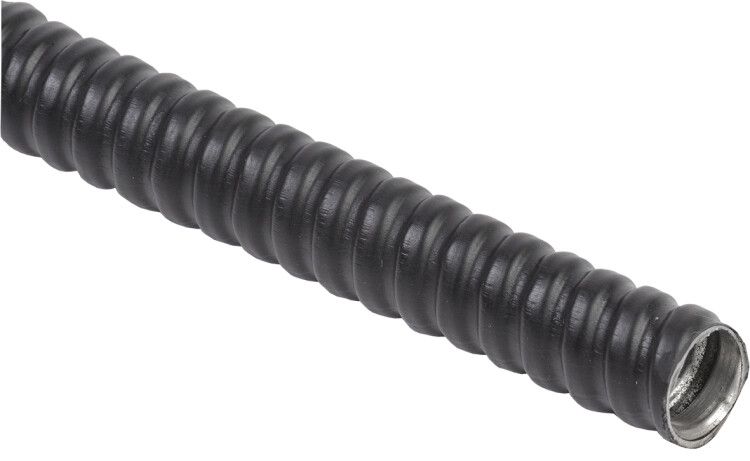

Металлорукав Р3-ЦПнг-20 d20мм с протяжкой черн. ELASTA (уп.50м) IEK CMP10-20-050

Металлорукав Р3-ЦПнг-20 с протяжкой черный 50 м от бренда IEK - это гибкая металлическая защита для кабелей и проводов, рассчитанная на жесткие условия эксплуатации. Благодаря оцинкованной стали, ПВХ-изоляции и встроенной протяжке, этот металлорукав обеспечивает надежную защиту от механических повреждений, влаги и химических воздействий, подходя как для внутренней, так и для наружной прокладки.

Назначение и область применения

Металлорукав Р3-ЦПнг-20 с протяжкой черный 50 м используется для защиты кабелей, проводов и гибких шлангов от внешних факторов: ударов, перегибов, влаги, химически активных сред и солнечного излучения. Применяется там, где требуется высокая прочность и долговечность:

• Системы вентиляции, кондиционирования и отопления;
• Подъемно-транспортное оборудование (краны, элеваторы, конвейеры);
• Объекты нефтегазовой и химической промышленности;
• Каналы, тоннели, траншеи, подземные коммуникации;
• Прокладка в зонах с повышенным риском повреждения - например, рядом с движущимися механизмами.

Технические характеристики

• Длина: 50 метров - одна катушка, удобна для крупных участков прокладки.
• Наружный диаметр: 24 мм - соответствует стандартному размеру для кабелей до 16–20 мм2.
• Внутренний диаметр: 18,7 мм - свободное пространство для прохода одного или нескольких кабелей.
• Материал корпуса: оцинкованная сталь - защищает от коррозии, увеличивает срок службы.
• Изоляция: ПВХ-пластикат - устойчив к УФ-излучению, не выцветает на солнце, не поддерживает горение.
• Степень защиты: IP65 - полностью герметичен против пыли, защищен от струй воды из любого направления.
• Температурный диапазон: от –50 C до +50 C - работает в суровых климатических условиях, включая холодные регионы России.
• Разрывное усилие: 600 Н - способен выдерживать значительные нагрузки без разрушения.
• Статический радиус изгиба: 130 мм - минимальный допустимый радиус при фиксированном изгибе без повреждения структуры.
• Срок службы: 10 лет - при соблюдении условий эксплуатации.
• Нормативный документ: ТУ 4833-001-57393508-2007 - соответствие требованиям отечественного стандарта.

Совместимость и монтаж

Металлорукав Р3-ЦПнг-20 с протяжкой черный 50 м оснащен встроенной протяжкой - стальной трос внутри, который позволяет легко затянуть кабель через весь рукав без дополнительных инструментов. Это особенно важно при прокладке в труднодоступных местах или длинных трассах.

Для монтажа используйте фитинги с внутренним диаметром не менее 24 мм. Убедитесь, что радиус изгиба не меньше 130 мм - меньшие значения могут деформировать структуру и нарушить герметичность. Протяжка не предназначена для многократного использования - после однократной затяжки кабеля ее лучше заменить.

Металлорукав не требует уплотнителей - он сам по себе герметичен благодаря плотной ПВХ-оболочке. Однако при соединении с распределительными щитами или оборудованием рекомендуется применять специальные муфты для сохранения степени защиты IP65.

Безопасность и стандарты

Металлорукав Р3-ЦПнг-20 с протяжкой черный 50 м выполнен из материала, не распространяющего горение - безопасен для установки на деревянных, пластиковых и других горючих основаниях. Соответствует требованиям ТУ 4833-001-57393508-2007 и сертифицирован для использования в промышленных объектах РФ. Степень защиты IP65 гарантирует работу в сырых, запыленных и агрессивных средах.

Преимущества

• Высокая механическая прочность - защита от давления, растяжения и удара.
• Устойчивость к коррозии - оцинкованная сталь продлевает жизнь рукава в условиях влажности.
• ПВХ-изоляция не боится УФ-излучения - не трескается и не выцветает на солнце.
• Встроенная протяжка экономит время монтажа - не нужна дополнительная подготовка.
• Широкий температурный диапазон - подходит для всех климатических зон России.
• Не поддерживает горение - можно прокладывать рядом с легковоспламеняющимися материалами.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP65 не равен IP68.
• Не следует использовать в средах с агрессивными кислотами или растворителями - ПВХ может разрушаться.
• Минимальный радиус изгиба 130 мм - нельзя резко сгибать, особенно в холодную погоду.
• Не является элементом крепления - не выдерживает вес кабеля без дополнительных опор.
• Протяжка - одноразовая деталь; при повторной прокладке потребуется новая или внешняя протяжка.

Примеры использования

• Прокладка силового кабеля от щита к насосу в канализационном коллекторе - защита от влаги и грязи.
• Скрытое проведение сигнальных проводов в системе вентиляции между этажами - компактность и гибкость позволяют обходить балки и трубы.
• Монтаж управления на мобильном кране - металлорукав выдерживает частые изгибы и вибрацию.
• Прокладка кабелей в цеху с химическими испарениями - ПВХ-оболочка не реагирует на масла и смазочные материалы.

Практические советы

• Перед монтажом всегда проверяйте целостность оболочки - даже маленькую трещину в ПВХ можно устранить термоусадкой, но лучше заменить поврежденный участок.
• При прокладке в холодную погоду (ниже –20 C) согрейте металлорукав перед изгибом - ПВХ становится хрупким.
• Для длинных трасс (>30 м) используйте смазку на основе силикона для облегчения протяжки кабеля - это снижает риск повреждения изоляции.
• Не перегружайте внутреннее пространство - максимальная суммарная площадь сечения кабелей должна составлять не более 40% от внутреннего объема рукава (18,7 мм).
• Храните катушки в сухом месте, на поддоне - не кладите прямо на землю или в сырой гараж.
• Артикул cmp10-20-050 - совпадает с каталогом IEK, поэтому легко найти аналоги и фитинги.
