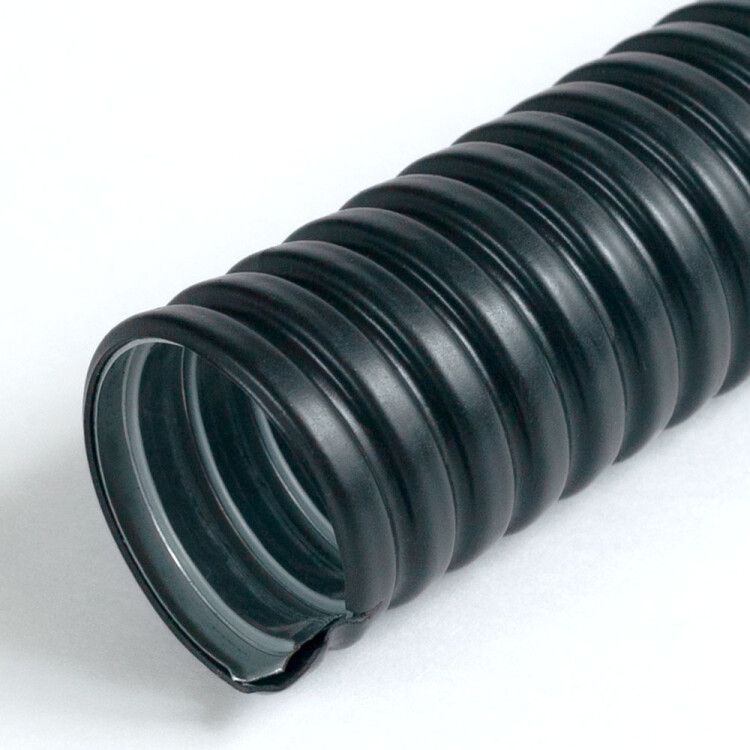

Металлорукав в ПВХ оболочке Р3-ЦП-НГ-20 (50м/уп) | PR.08203 Промрукав Строитель

Металлорукав в ПВХ оболочке Р3-ЦП-НГ-20 (50 метров) от ПРОМРУКАВ - гибкая защищённая трубка из оцинкованной стали с ПВХ-покрытием, предназначенная для прокладки кабелей и проводов в сложных условиях: влажных помещениях, на открытом воздухе, рядом с горючими материалами. Артикул 08203 обеспечивает надёжную механическую и электрическую защиту при монтаже в промышленных и строительных объектах.

Назначение и область применения

Металлорукав в ПВХ оболочке Р3-ЦП-НГ-20 (50 метров) используется для защиты кабелей, проводов и резиновых шлангов от механических повреждений, влаги, химических воздействий и открытого огня. Применяется в электромонтажных работах там, где требуется повышенная прочность и безопасность: в цехах, на элеваторах, в подземных коммуникациях, на фасадах зданий, в местах с высокой запылённостью. Также допускается использование для транспортировки сыпучих материалов.

Технические характеристики

• Наружный диаметр: 24,1 мм
• Внутренний диаметр: 18,7 мм
• Номинальный диаметр: 20 мм - указывает на условный проход, удобный для подбора кабелей
• Длина бухты: 50 м - оптимальна для крупных участков прокладки
• Материал корпуса: оцинкованная сталь - устойчива к коррозии
• Оболочка: ПВХ пластикат - диэлектрик, не поддерживающий горение
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Температурный диапазон: от –30 C до +70 C - работает в холодных и жарких условиях
• Статический радиус изгиба: 130 мм - минимальный радиус, при котором сохраняется целостность конструкции
• Разрывное усилие: 750 Н - выдерживает значительные нагрузки на растяжение
• Цвет: чёрный - устойчив к УФ-излучению, не выгорает на солнце
• Уплотнение: отсутствует - требует установки фитингов или герметизации на концах
• Произведено по ТУ 25.99.29-002-52715257-2017

Совместимость и монтаж

Металлорукав в ПВХ оболочке Р3-ЦП-НГ-20 (50 метров) совместим со стандартными фитингами для металлорукавов: муфтами, переходниками, клеммниками и вводами. Для герметичного подключения необходимо использовать уплотнительные элементы (например, резиновые кольца или термоусадочные трубки). Кабели должны иметь внешний диаметр менее 18 мм, чтобы свободно помещались внутрь. Гибкость позволяет прокладывать рукав по сложным трассам без специальных инструментов - достаточно обычных ножниц по металлу и кусачек. Не рекомендуется перегибать рукав радиусом меньше 130 мм - это снижает срок службы и может повредить изоляцию.

Безопасность и стандарты

ПВХ-оболочка металлорукава Р3-ЦП-НГ-20 не распространяет горение и соответствует требованиям пожарной безопасности. Электроизоляционные свойства предотвращают пробой тока через корпус, даже при случайном контакте с напряжением. Степень защиты IP66 делает продукт пригодным для использования в условиях мытья оборудования струями воды - например, на пищевых производствах. Соответствие ТУ 25.99.29-002-52715257-2017 подтверждает соответствие российским нормам качества.

Преимущества

• Высокая механическая прочность благодаря оцинкованной стальной спирали
• ПВХ-покрытие защищает от влаги, масла, кислот и щелочей
• Не подвержен коррозии - долгий срок службы в агрессивных средах
• Устойчив к УФ-излучению - можно применять на открытом воздухе
• Легко режется и гнётся - не требует сварки или дорогостоящего оборудования
• Электробезопасность - ПВХ исключает риск поражения током при повреждении кабеля

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP66 не равнозначен IP68
• Отсутствуют заводские уплотнения - требуется самостоятельная герметизация на концах
• Не рекомендуется для прокладки в местах с частыми ударными нагрузками (например, под движущимися механизмами без крепления)
• При температурах ниже –30 C ПВХ становится хрупким - возможны трещины при изгибах
• Не подходит для прокладки силовых кабелей выше 1000 В без дополнительной изоляции

Примеры использования

• Прокладка кабелей управления на конвейерах в пищевой промышленности
• Защита проводов освещения на фасадах зданий
• Монтаж сигнализационных линий в сырости (подвалы, насосные станции)
• Передача воздушных или пневматических сигналов между оборудованием
• Изоляция кабельных трасс в деревянных конструкциях (банях, саунах, старых домах)

Практические советы

• При прокладке длинных участков используйте направляющие кронштейны каждые 1–1,5 м - это предотвратит провисание и перегрузку на концевые соединения
• Перед резкой закрепите рукав в тисках - так избежите деформации спирали
• Выбирайте кабели с наружным диаметром не более 16 мм - остаётся запас для теплоотвода и будущего обслуживания
• На открытом воздухе лучше всего использовать с кабельными вводами с резиновым уплотнителем - это компенсирует отсутствие уплотнения в самом рукаве
• Артикул 08203 от ПРОМРУКАВ легко заменяется аналогами, но проверьте соответствие диаметра и класса защиты - особенно при ремонте существующих систем
