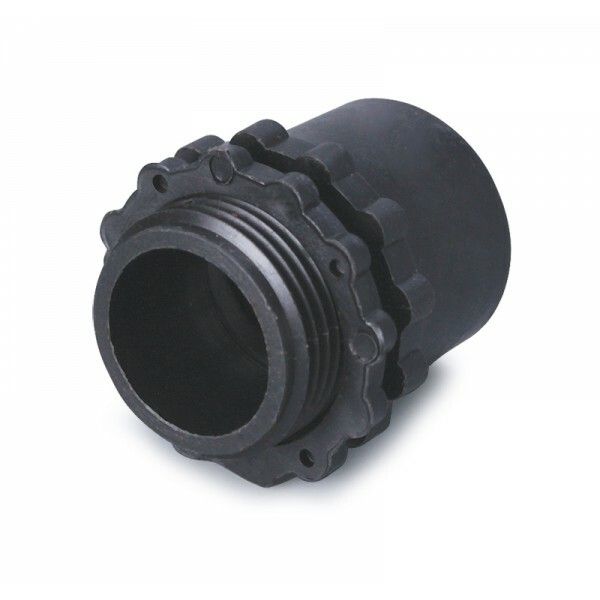

Муфта вводная МВП 12 для металлорукава с наружн. резьбой (уп.100шт) Fortisflex 49645 КВТ

Муфта вводная МВП 12 и МВПнг 12 от Fortisflex и КВТ - это элемент для безопасного вывода металлорукава через стенки электрошкафов и распределительных устройств. Упакованы по 100 штук, подходят для промышленных систем с жесткими требованиями к герметичности и механической защите.

Назначение и область применения

Муфты МВП 12 и МВПнг 12 используются для ввода и вывода металлорукава в корпуса щитового оборудования - например, в распределительные щиты, пульты управления, ящики автоматики. Применяются в промышленности там, где требуется надежное соединение гибкого металлического рукава с твердой конструкцией корпуса. Подходят для установки внутри помещений, где нет воздействия воды, масел или агрессивных химикатов.

Технические характеристики

• Резьба: 1/2" наружная - совпадает с типовой резьбой на входных отверстиях большинства промышленных щитов
• Номинальный диаметр: 20,6 мм - соответствует внешнему диаметру металлорукава сечением до 20 мм
• Материал корпуса: ПВХ - устойчив к коррозии, не проводит ток, легко монтируется
• Степень защиты: IP40 - предохраняет от контакта с предметами более 1 мм и от проникновения пыли, но не защищена от брызг и влаги
• Длина резьбы: 11 мм - достаточна для плотного завинчивания в стандартную резьбу щита
• Диапазон температур: от –30 C до +75 C - работает в холодных цехах и нагреваемых зонах, но не в условиях перегрева выше 80 C
• Цвет: черный - снижает видимость загрязнений, подходит для промышленной среды

Совместимость и монтаж

Муфты МВП 12 и МВПнг 12 предназначены исключительно для металлорукавов с наружной резьбой. Совместимы с такими моделями, как: МРПИнг NORD, МРПИнг(INOX), МР(INOX), Р3-ЦПнг-LS (с протяжкой и без), Р3-ЦХ. Для монтажа необходимо:

• Завинтить муфту в подготовленное резьбовое отверстие корпуса до упора
• Вставить металлорукав внутрь муфты - он должен плотно прилегать к внутренней поверхности
• Не требуют дополнительных уплотнителей - герметизация обеспечивается за счет точного подбора диаметров

Убедитесь, что наружный диаметр вашего металлорукава не превышает 20,6 мм - иначе возможен слабый контакт и потеря степени защиты.

Безопасность и стандарты

Муфты МВП 12 и МВПнг 12 соответствуют требованиям к изоляционным материалам для электромонтажа. Степень защиты IP40 гарантирует, что внутрь корпуса не попадут крупные частицы пыли и случайные предметы, но не обеспечивают защиту от влаги. Не применяйте в помещениях с высокой влажностью, на улице или в местах с риском брызг воды - для этого нужны модели с IP65 и выше.

Преимущества

• Высокая механическая прочность ПВХ - выдерживают давление при затяжке без деформаций
• Электроизолирующий материал - исключают риски пробоя между корпусом и рукавом
• Удобство комплектации - упаковка по 100 штук оптимальна для массового монтажа
• Стандартная резьба 1/2” - совместима с широким спектром щитового оборудования

Ограничения применения

• Не допускается использование в условиях постоянного контакта с водой, маслом, растворителями - ПВХ не устойчив к этим веществам
• IP40 не защищает от брызг и паров - нельзя применять во влажных цехах, на открытых площадках, в пищевой и фармацевтической промышленности без дополнительной защиты
• Не рекомендованы для частых температурных колебаний ниже –30 C и выше +75 C - возможна хрупкость или деформация материала
• Подходят только для металлорукавов с наружной резьбой - не работают с трубами, гофрой или другими типами вводов

Примеры использования

• Ввод металлорукава в щит управления станком ЧПУ
• Вывод кабелей от датчиков в распределительном щите на производстве
• Фиксация металлорукава в корпусе автоматической линии сборки
• Подключение кабельных трасс к пультам контроля технологических процессов

Практические советы

• Перед монтажом проверьте внутренний диаметр металлорукава - он должен свободно проходить через муфту, но не болтаться
• Не используйте силовые инструменты при затяжке - достаточно ручного усилия; переусилие может повредить резьбу или корпус
• При работе в запыленных зонах регулярно осматривайте места соединений - даже при IP40 возможно накопление пыли внутри щита
• Для длительной службы выбирайте МВПнг 12 - вариант с негорючим ПВХ, особенно важен в закрытых помещениях с большим числом кабелей
• Храните в сухом месте - влага может вызвать помутнение ПВХ и снижение эластичности
