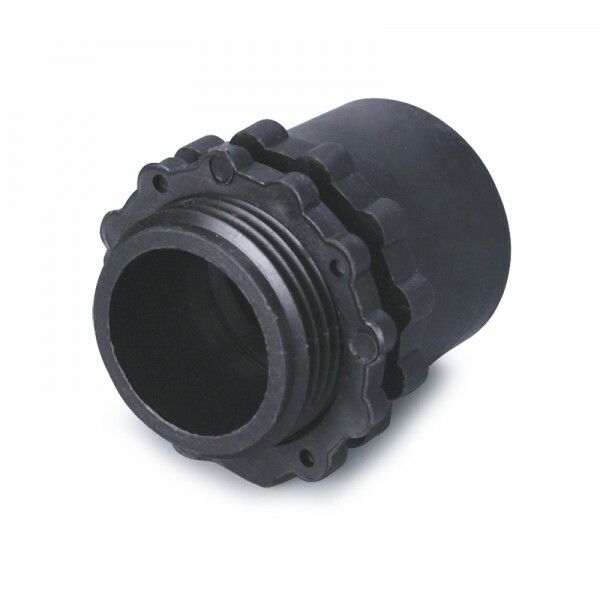

Муфта вводная для металлорукава с наруж. резьбой МВП 15 (уп.50шт) Fortisflex 49646 КВТ

Муфта вводная МВП 15 для металлорукава с наружной резьбой — это элемент для безопасного вывода металлорукава через стенку электрошкафа. Произведённая брендами Fortisflex и КВТ, муфта обеспечивает фиксацию и герметичность соединения, сохраняя целостность проводки внутри оборудования. Артикул 49646 соответствует требованиям промышленного монтажа.

Назначение и область применения

Муфта вводная МВП 15 используется для ввода и вывода металлорукава в корпуса распределительных щитов, шкафов управления и другого промышленного электрооборудования. Она позволяет надёжно закрепить гибкий металлический рукав и предотвратить попадание пыли внутрь устройства. Применяется в цехах, на конвейерах, в системах автоматизации и других условиях, где требуется механическая защита кабелей.

Технические характеристики

• Резьба: 1/2" наружная — совместима с трубами и фитингами стандарта G 1/2"
• Номинальный диаметр: 20,6 мм — подходит для металлорукавов с внешним диаметром до этого значения
• Длина резьбы: 12,5 мм — достаточна для плотного захода в отверстие корпуса
• Материал корпуса: ПВХ — устойчив к коррозии, химически инертен, не требует окраски
• Степень защиты: IP40 — защита от твёрдых частиц крупнее 1 мм, но не от воды
• Диапазон рабочих температур: от -30 °C до +75 °C — работает в холодных помещениях и нагреваемых зонах
• Цвет: чёрный — снижает видимость загрязнений, подходит для промышленной среды

Совместимость и монтаж

Муфта вводная МВП 15 предназначена для установки в отверстия толщиной до 8–10 мм. Устанавливается изнутри корпуса щита, после чего металлорукав вставляется в её внутреннюю часть и фиксируется хомутом. Подходит для следующих типов металлорукавов: МРПИнг NORD, МРПИнг(INOX), МР(INOX), Р3-ЦПнг-LS, Р3-ЦПнг-LS с протяжкой, Р3-ЦПнг-LS с протяжкой (20 м), Р3-ЦХ. Перед монтажом проверьте соответствие наружного диаметра рукава 20,6 мм — перегрузка вызовет деформацию.

Безопасность и стандарты

Муфта вводная МВП 15 соответствует требованиям к изоляции и механической прочности для промышленного оборудования. Степень защиты IP40 исключает доступ крупных твёрдых предметов, что важно для безопасности обслуживания. Однако она не предназначена для влажных сред — не используйте в местах с постоянным воздействием воды, брызг или мойки высокого давления.

Преимущества

• Устойчивый к коррозии материал ПВХ — долгий срок службы даже в агрессивной среде
• Чётко заданный диаметр и резьба обеспечивают точную посадку без дополнительной подгонки
• Не требует специальных инструментов — монтаж выполняется обычными ключами
• Поддерживает термические колебания — не трескается при низких температурах

Ограничения применения

• Не применяется в условиях повышенной влажности, контакта с водой или мытьём — IP40 не обеспечивает гидроизоляцию
• Не рекомендован для использования с рукавами диаметром более 20,6 мм — возможна потеря герметичности
• ПВХ становится хрупким ниже -30 °C — не применять в экстремально холодных открытых площадках
• Не предназначен для нагрузок на растяжение — рукав должен быть закреплён дополнительно

Примеры использования

• Ввод металлорукава в шкаф управления станком ЧПУ
• Выход кабельной трассы из распределительного щита на конвейере
• Фиксация гибкого провода в автоматической линии сборки
• Заводка сигнальных линий в корпуса частотных преобразователей

Практические советы

• Перед установкой проверьте, чтобы отверстие в корпусе было точно по размеру — слишком большое отверстие снижает жесткость крепления
• Используйте пластиковую или резиновую прокладку между муфтой и поверхностью корпуса, если есть риск вибраций
• После монтажа затяните хомут на металлорукаве — это предотвращает выскальзывание и создаёт дополнительную герметичность
• Не используйте силовые инструменты при завинчивании — переусилие может повредить резьбу или корпус
• Артикул 49646 — одинаковый для обоих брендов (Fortisflex и КВТ); взаимозаменяемы без изменений в монтаже
