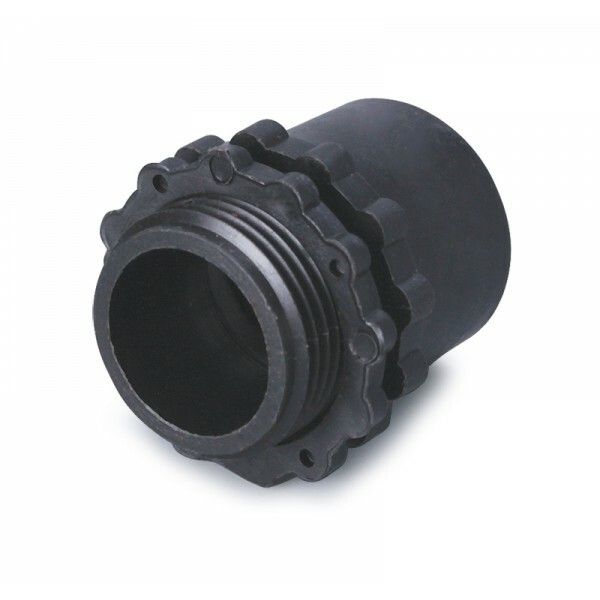

Муфта вводная МВП 10 для металлорукава с наружн. резьбой (уп.100шт) Fortisflex 49644 КВТ

Муфта вводная МВП 10 и МВПнг 10 от Fortisflex и КВТ предназначена для безопасного вывода металлорукава через стенки электрощитов и распределительных устройств. Упаковка из 100 штук обеспечивает удобство закупки для масштабных проектов в промышленности.

Назначение и область применения

Муфта вводная МВП 10 и МВПнг 10 используется для прохода металлорукава через стенки металлических или пластиковых корпусов электрооборудования - например, щитов управления, автоматических станций, распределительных пунктов. Применяется в условиях промышленной среды, где требуется надёжное крепление и герметизация входа проводки.

Технические характеристики

• Резьба: 1/2" наружная - совпадает со стандартными фитингами и переходниками для металлорукава;
• Номинальный диаметр: 20,6 мм - соответствует внешнему диаметру металлорукава типоразмера 20 мм;
• Материал корпуса: ПВХ - устойчив к коррозии, химически инертен, не проводит ток;
• Степень защиты: IP40 - защищает от твердых частиц крупнее 1 мм, но не от воды;
• Длина резьбы: 11 мм - достаточна для плотного завинчивания в стандартную гайку или крышку щита;
• Диапазон температур: от –30 C до +75 C - работает в холодных цехах и нагреваемых зонах;
• Цвет: черный - снижает видимость загрязнений, соответствует промышленному дизайну.

Совместимость и монтаж

Муфта вводная МВП 10 и МВПнг 10 рассчитана на установку в металлорукава следующих серий: МРПИнг NORD, МРПИнг(INOX), МР(INOX), Р3-ЦПнг-LS (с протяжкой и без), Р3-ЦХ. Для монтажа необходимо:

• Завести металлорукав внутрь муфты до упора;
• Завинтить муфту в подготовленное отверстие корпуса щита с помощью ключа или рукой - усилие минимальное благодаря резьбе 1/2";
• Убедиться, что резьбовое соединение плотное - без люфта и перекоса;
• Не использовать с трубами большего диаметра - возможен риск повреждения или утечки.

Безопасность и стандарты

Муфта вводная МВП 10 и МВПнг 10 соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP40 исключает попадание крупных инородных предметов, но не обеспечивает защиту от брызг или влаги - поэтому не применяется во влажных помещениях без дополнительной герметизации.

Преимущества

• Высокая механическая прочность ПВХ - выдерживает нагрузки при затяжке и вибрациях;
• Электроизоляционные свойства - предотвращают замыкания между корпусом и проводами;
• Удобная упаковка по 100 шт. - экономична для массовой установки;
• Стандартная резьба 1/2" - совместима с широким спектром комплектующих;
• Устойчивость к перепадам температур - надёжна даже в неотапливаемых цехах зимой.

Ограничения применения

• Не предназначен для использования в условиях постоянного контакта с водой, паром или агрессивными жидкостями - степень защиты IP40 недостаточна;
• Не рекомендуется применять с металлорукавами диаметром более 20 мм - возникает риск деформации или плохого уплотнения;
• ПВХ становится хрупким ниже –30 C - в крайне холодных регионах требуются проверки перед зимней эксплуатацией;
• Не подходит для открытых площадок без дополнительной защиты от осадков и УФ-лучей.

Примеры использования

• Подключение металлорукава к корпусу частотного преобразователя на производстве;
• Ввод питания в распределительный щит на конвейере;
• Проход кабельных трасс через стенку станции управления насосной группы;
• Монтаж в системах автоматизации пищевых и фармацевтических производств - там, где важна чистота и отсутствие коррозии.

Практические советы

• Перед монтажом проверьте внутренний диаметр металлорукава - он должен свободно проходить через муфту без усилия;
• Если щит имеет толстую стенку, используйте удлинители или переходники - длинная резьба в 11 мм может не достать до внутреннего крепления;
• Для повышенной герметизации в местах выхода можно дополнительно применить термоусадочные трубки или герметик на основе силикона - но не поверх резьбы;
• При заказе учтите, что МВП и МВПнг отличаются только наличием негорючей модификации - выбирайте МВПнг 10, если требуется соответствие нормам пожарной безопасности;
• Храните в сухом месте - длительное воздействие влаги может вызвать помутнение ПВХ, хотя не влияет на функциональность.
