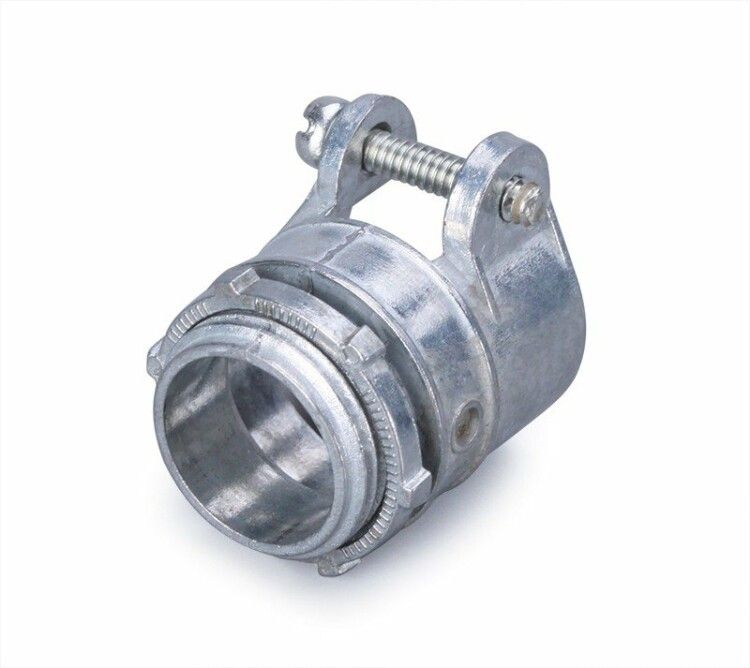

Муфта вводная ВТ(Х)-15(1/2 ) (Fortisflex) - 61385 КВТ

Муфта вводная ВТ(Х) 15 (1/2 дюйма) от Fortisflex и КВТ предназначена для надёжного соединения металлорукава с распределительными щитами и другими элементами электромонтажной системы. Артикул 61385 обеспечивает гибкую фиксацию за счёт вращающейся резьбы и подходит для промышленных условий.

Назначение и область применения

Муфта вводная ВТ(Х) 15 (1/2 дюйма) используется для соединения неизолированного металлорукава с установочной коробкой, распределительным щитом или другим резьбовым элементом - например, СТМ(Р). Также применяется для перехода между неизолированными и изолированными участками металлорукава. Подходит для промышленных объектов: станций управления, производственных линий, шкафов автоматизации.

Технические характеристики

• Резьба: 1/2 дюйма (наружная)
• Наружный диаметр: 19,5 мм
• Общая длина: 30 мм
• Длина резьбы: 10 мм
• Материал корпуса: цинковый сплав, литьё под давлением
• Покрытие: необработанная поверхность (без антикоррозийного слоя)
• Степень защиты: IP40 - защита от твёрдых предметов более 1 мм, но не от воды
• Вращающаяся часть: да - позволяет удобно ориентировать резьбу при монтаже
• Диапазон рабочих температур: от -60 C до +120 C
• Форма: прямолинейная
• Цвет: стальной

Совместимость и монтаж

Муфта вводная ВТ(Х) 15 (1/2 дюйма) совместима с следующими типами металлорукавов: МРПИнг NORD, МРПИнг(INOX), МР(INOX), Р3-ЦПнг-LS, Р3-ЦПнг-LS с протяжкой и Р3-ЦХ. Для монтажа требуется резьбовое соединение с ответным элементом - например, СТМ(Р). Установка выполняется вручную: муфта накручивается на резьбу рукава, затем закрепляется в отверстии щита. Благодаря вращающемуся механизму можно легко выставить нужный угол без перекручивания проводов внутри рукава.

Безопасность и стандарты

Степень защиты IP40 соответствует требованиям к устройствам, устанавливаемым в помещениях с контролируемой средой. Не предназначен для открытых площадок, мест с высокой влажностью или воздействием брызг. Отсутствие специального покрытия делает изделие чувствительным к агрессивным средам - рекомендуется использовать в сухих, чистых условиях.

Преимущества

• Вращающаяся конструкция упрощает монтаж в ограниченном пространстве
• Высокая термостойкость - работает в экстремальных температурах
• Простая и прочная конструкция из литого цинка
• Поддерживает совместимость с широким рядом популярных моделей металлорукавов

Ограничения применения

• IP40 не обеспечивает защиту от влаги - нельзя применять во влажных помещениях, на улице или в зонах с возможным попаданием воды
• Отсутствие поверхностного покрытия снижает коррозионную стойкость - не рекомендуется для агрессивных сред (например, химических цехов)
• Не подходит для изолированных металлорукавов без резьбового адаптера - требует парного элемента типа СТМ(Р)
• Диаметр 19,5 мм рассчитан только на определённые типы рукавов; проверяйте соответствие внутреннего диаметра рукава перед установкой

Примеры использования

• Подключение металлорукава к входному щиту на заводе
• Переход от неизолированного к изолированному рукаву в системе автоматизации
• Монтаж в распределительных пунктах на производственной линии
• Установка в шкафах управления станков, где важна механическая жесткость и возможность поворота

Практические советы

• Перед монтажом убедитесь, что резьба на рукаве точно соответствует 1/2 дюйма - несоответствие вызовёт утечку или плохую фиксацию
• При использовании в холодных условиях (ниже -40 C) проверьте эластичность уплотнений в смежных элементах - они могут стать хрупкими
• Если планируете длительную эксплуатацию в помещении с повышенной запылённостью, периодически осматривайте место соединения - пыль может накапливаться в резьбе
• Для увеличения долговечности в условиях сильной вибрации используйте контргайки или герметик на резьбе (не на самой муфте!)
• Артикул 61385 - это комплектная деталь. Не заменяйте её аналогами без проверки совместимости с вашим типом рукава.
