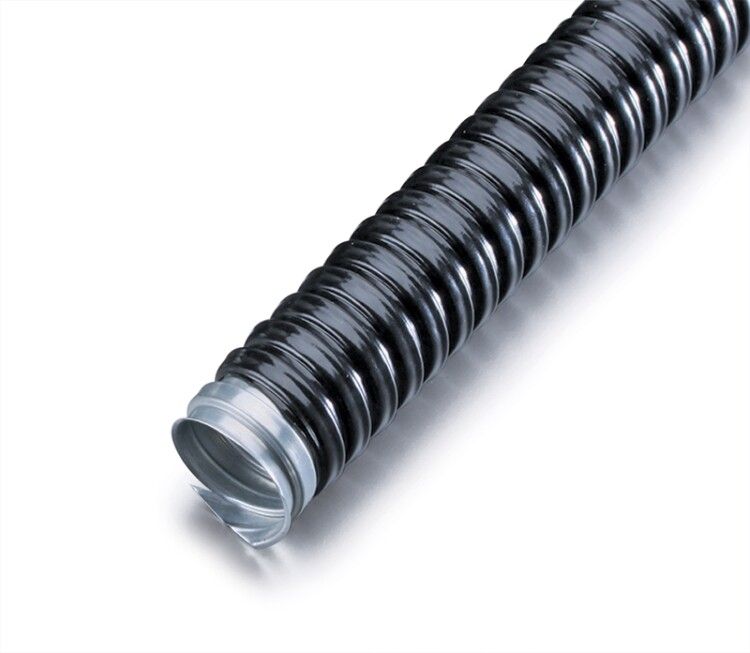

Металлорукав в ПВХ изоляции МРПИнг Nord 38 d38мм без протяжки (уп.25м) Fortisflex 67591 КВТ

Металлорукав в ПВХ изоляции МРПИнг d38мм без протяжки (упаковка 25м) от Fortisflex предназначен для защиты кабелей и проводов от механических воздействий, влаги и химических сред, обеспечивая надёжную проводку как в помещениях, так и на открытом воздухе. Артикул 67591 соответствует серии МРПИнг и совместим с фитингами Fortisflex.

Назначение и область применения

Металлорукав в ПВХ изоляции МРПИнг d38мм без протяжки используется для организации скрытой и открытой проводки кабелей и проводов. Подходит для прокладки в условиях повышенной влажности, запылённости и агрессивной среды. Применяется в системах вентиляции, кондиционирования, обогрева, а также для транспортировки сыпучих и порошкообразных материалов. Может использоваться как внутри зданий, так и на улице.

Технические характеристики

• Диаметр: 38 мм - внутренний проход для кабелей, позволяет пропускать пучки проводов до указанного объема;
• Материал корпуса: оцинкованная сталь - обеспечивает прочность и коррозионную стойкость;
• Оболочка: ПВХ с самозатухающими свойствами - не поддерживает горение, устойчива к УФ-излучению;
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления;
• Температурный диапазон эксплуатации: от –60 C до +75 C - работает в экстремально холодном и жарком климате;
• Температура монтажа: не ниже –40 C - требование к условиям установки;
• Статический радиус изгиба: 160 мм - минимальный допустимый радиус изгиба при статической нагрузке;
• Разрывное усилие: 1050 Н - способен выдерживать значительные осевые нагрузки;
• Ударопрочность: IK07 - защищает от ударов силой до 1 Дж (эквивалент 0,5 кг, падающего с 20 см);
• Длина бухты: 25 м - удобна для крупных объектов, снижает количество соединений;
• Электроизоляционные свойства - предотвращают пробой тока через оболочку;
• Цвет: черный - маскирует загрязнения, устойчив к выцветанию;
• Уплотнение: отсутствует - требуется использование фитингов с уплотнением для герметизации концов.

Совместимость и монтаж

Металлорукав в ПВХ изоляции МРПИнг d38мм без протяжки совместим с фитингами серии Fortisflex: ВМ (INOX), ВМ, ВМ(90°), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ, ВК-М-МР (INOX), ВК-М-МР. Для герметизации концов необходимо использовать комплектные фитинги с уплотнителем - сам рукав не имеет уплотнения. Монтаж возможен при температуре выше –40 C. Гибкость позволяет выполнять повороты под углом до 90° без потери целостности. Кабели протягиваются после монтажа рукава - без встроенной протяжки.

Безопасность и стандарты

• Соответствует требованиям UL - одобрено для использования в США и странах с аналогичными нормами;
• ПВХ-оболочка не поддерживает горение - снижает риск распространения пламени;
• Защита от поражения электрическим током - благодаря изоляционному слою;
• Степень защиты IP65 и IK07 обеспечивают соответствие международным стандартам IEC 60529 и IEC 62262.

Преимущества

• Высокая механическая прочность - оцинкованная сталь защищает от пережима, резки и давления;
• Устойчивость к химическим средам - выдерживает контакт с бензином, маслами, разбавленными кислотами и щелочами;
• Долговечность в агрессивной среде - антикоррозийное покрытие и ПВХ увеличивают срок службы;
• Гибкость - легко формируется в сложные трассы без специального оборудования;
• Полную адгезию оболочки к виткам - изоляция плотно повторяет форму металла, исключая проседание и образование воздушных полостей;
• Устойчивость к УФ - не теряет эластичность и цвет при длительном воздействии солнца.

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP65 не гарантирует герметичность при затоплении;
• Требуется обязательное применение фитингов с уплотнением - без них не достигается герметичность системы;
• Нельзя монтировать при температуре ниже –40 C - материал становится хрупким и может растрескаться;
• Не рекомендуется для прокладки в местах с частыми динамическими нагрузками (вибрациями) свыше 10 Гц - возможна усталость материала;
• Не подходит для прокладки высоковольтных сетей выше 1000 В - не сертифицирована для таких напряжений.

Примеры использования

• Прокладка кабелей управления на заводах и конвейерах;
• Защита проводов в системах HVAC (кондиционирование, вентиляция, отопление);
• Подключение датчиков и исполнительных механизмов в пищевой и химической промышленности;
• Прокладка сигнальных кабелей на открытых площадках, в том числе в северных регионах;
• Перемещаемые участки технологического оборудования, где нужна гибкость и защита от масел.

Практические советы

• При монтаже соблюдайте минимальный радиус изгиба 160 мм - превышение вызывает деформацию витков и снижение прочности;
• Для длинных трасс используйте фитинги Fortisflex с уплотнением - особенно в условиях влажности или пыли;
• Проверьте внутренний диаметр перед протяжкой кабелей - суммарный внешний диаметр кабелей не должен превышать 70–75% от внутреннего сечения рукава;
• При работе в холоде (ближе к –40 C) прогрейте рукав до комнатной температуры - это повысит эластичность и безопасность монтажа;
• Не применяйте металлорукав как несущий элемент - он не рассчитан на вес кабелей, только на защиту;
• Артикул 67591 - оптимальный выбор для проектов, где важны долговечность, химическая стойкость и соответствие UL.
