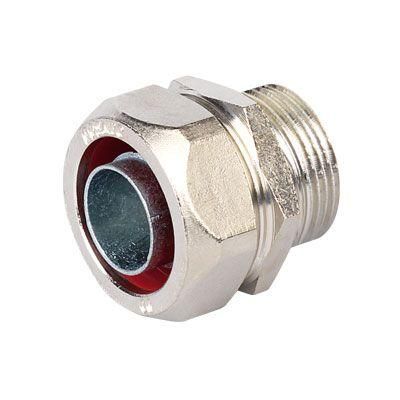

Муфта металлорукав-коробка DN 40,М40х1,5 наружная резьба | 6014-40A DKC ДКС

Муфта металлорукав-коробка DN 40, резьба М40х1,5 наружная DKC (арт. 6014-40a) обеспечивает герметичное и прочное соединение между металлорукавом и электротехническими коробками, шкафами или щитками. Изготовлена из никелированной латуни, выдерживает широкий температурный диапазон и подходит для промышленного монтажа в условиях повышенной влажности и механических нагрузок.

Назначение и область применения

Муфта металлорукав-коробка DN 40, резьба М40х1,5 наружная DKC предназначена для ввода металлорукава в корпуса оборудования, распределительные щитки, шкафы управления и другие закрытые элементы электроустановок. Применяется там, где требуется защищённый проход проводов и кабелей через стенку металлической или пластиковой коробки. Подходит для систем автоматизации, станков, конвейеров, промышленного освещения и других объектов с жесткими требованиями к защите от внешних воздействий.

Технические характеристики

• Номинальный диаметр: 40 мм - соответствует стандартному металлорукаву DN 40
• Тип резьбы: наружная M40×1,5 - совместима с внутренней резьбой фланцев, крышек и переходников
• Материал корпуса: латунь с никелированным покрытием - повышает коррозионную стойкость и долговечность
• Исполнение: прямолинейное - позволяет ввести рукав перпендикулярно поверхности коробки
• Цвет: серый - визуально отличается от обычных стальных изделий, упрощает идентификацию
• Температурный диапазон: от –40 C до +80 C - работает в холодных помещениях и нагреваемых зонах
• Тип соединения: резьбовое - обеспечивает быстрый и надёжный монтаж без сварки или клепки

Совместимость и монтаж

Муфта металлорукав-коробка DN 40, резьба М40х1,5 наружная DKC имеет наружную резьбу M40×1,5, что позволяет её завинчивать в любое устройство с подходящей внутренней резьбой: распределительные коробки, шкафы, панели управления, переходники. Для плотного прилегания рекомендуется использовать комплектную уплотнительную прокладку и гайку (приобретаются отдельно). Диаметр посадочного отверстия в коробке должен быть не менее 40 мм. Устанавливается вручную - достаточно ключа на 40–42 мм. Не требует специального инструмента.

Преимущества

• Никелированное покрытие предотвращает окисление и увеличивает срок службы в агрессивных средах
• Латунный корпус обеспечивает высокую механическую прочность и устойчивость к деформациям
• Стандартная резьба M40×1,5 гарантирует совместимость с большинством промышленных компонентов
• Простая установка снижает время монтажа и исключает необходимость в сварке
• Подходит для многократной сборки/разборки без потери герметичности

Ограничения применения

• Не предназначен для использования в взрывоопасных зонах - отсутствует взрывозащита
• Не рассчитана на постоянное погружение в жидкости - хотя IP-класс не указан, герметичность зависит от наличия прокладки
• Не подходит для металлорукавов с другим диаметром - например, DN 25 или DN 50
• Требует точного подбора толщины стенки коробки: слишком толстая стенка может помешать полному завинчиванию

Примеры использования

• Ввод металлорукава в щиток управления насосной станцией
• Подключение кабелей к частотному преобразователю внутри металлического шкафа
• Проход проводов через стенку распаечной коробки на производстве
• Соединение металлорукава с корпусом станка ЧПУ
• Монтаж в системах автономного освещения на открытых площадках

Практические советы

• Перед установкой проверьте, чтобы резьба на коробке была именно внутренняя M40×1,5 - иначе муфта не завинтится
• Обязательно используйте уплотнительную прокладку и гайку, особенно при работе во влажной среде
• Затягивайте муфту равномерно, без усилий - переусилие может повредить резьбу или треснуть латунь
• Если коробка изготовлена из стали, убедитесь, что она не имеет остаточных напряжений после резки - они могут вызвать деформацию при затяжке
• Артикул 6014-40a - часть серии Cosmec; для однотипных решений в проекте лучше использовать одинаковые компоненты этой же серии
